標題: 想問一個加工工藝的問題 [打印本頁]

作者: itisit 時間: 2021-10-26 20:53
標題: 想問一個加工工藝的問題

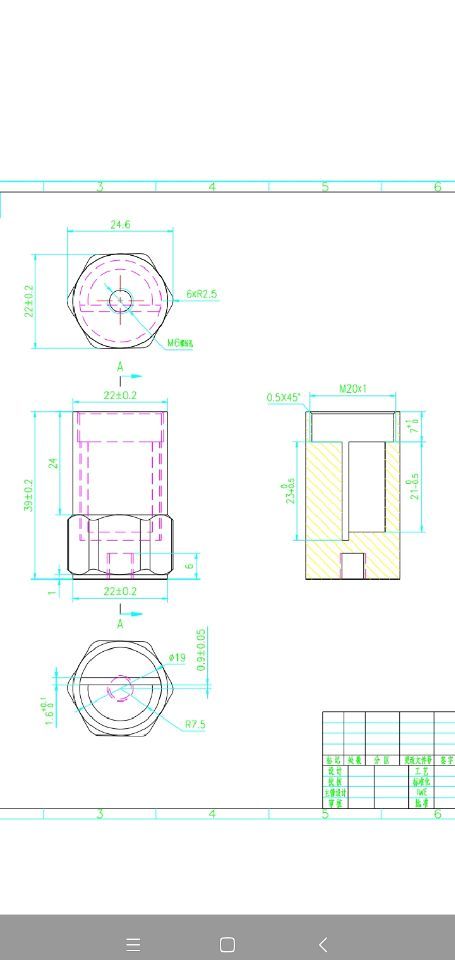

還是直接上圖吧這個除了火花加工還有別的方法嗎

[attach]526429[/attach]

作者: 未來第一站 時間: 2021-10-26 21:30
這也太奇怪了，學生搞出來的？

作者: hl90 時間: 2021-10-26 21:52
這個除了電火花，好像還真沒有好的辦法了。。
你那個窄條只有1.6mm，卻有30個深。。銑刀下得去下不去是一回事，，關鍵1.6都沒有這么長的吧~~~

作者: 魍者歸來 時間: 2021-10-26 22:11
噴嘴？

作者: 南方lll 時間: 2021-10-27 00:15
換個設計方案就好加工了

作者: xue428032 時間: 2021-10-27 08:16
冷鐓也可以加工就是看你量了

作者: 大陸架 時間: 2021-10-27 08:35
M20X1留出空刀槽來，M6尾部得有底孔。1.6寬的槽，相對半圓槽底部深度2mm，目前工藝只能是電火花加工出來。

作者: 武漢老虎 時間: 2021-10-27 08:41
可以鑄造

作者: itisit 時間: 2021-10-27 09:14

南方lll 發表于 2021-10-27 00:15
7 T! T j, s9 }( H# C. F換個設計方案就好加工了

可能只能這樣減材制造的話比較費解是傳感器的安裝件肯定得考慮成本的

沒有好的方法只能是里面做個半圓的鍵或者做個兩個分離的配合件

作者: 南方lll 時間: 2021-10-27 09:43

itisit 發表于 2021-10-27 09:14
1 L7 }) Z& t1 ?" |3 n+ n可能只能這樣減材制造的話比較費解是傳感器的安裝件肯定得考慮成本的
7 c% A) W( r# H0 B, v' W
5 P# X) h8 p1 h4 ^4 P7 ~; S" f, Q沒有好的方法只能是里面做 ...

做成裝配件，加工成本會低很多。

作者: qcwing 時間: 2021-10-27 09:57
考慮拆件

作者: fanxx2000 時間: 2021-10-27 10:21
電火花

作者: z424385518 時間: 2021-10-27 10:26
電火花

作者: 九尾令狐 時間: 2021-10-27 10:34
在不影響功能的情況下，拆成兩個零件加工

作者: 15625039521 時間: 2021-10-27 17:22
開模也可以

作者: 韓寒11 時間: 2021-10-27 21:12
可以了解一下粉末冶金，不過開模的費用可比電火花要高

作者: asdfghedcrfv 時間: 2021-10-28 11:46

xue428032 發表于 2021-10-27 08:16( H! X/ j l* A: S" \
冷鐓也可以加工就是看你量了

能問一下冷鐓能達到1.6mm下去30個深嗎？對這種工藝不太了解，感覺都是用在做螺栓螺母常見

作者: asdfghedcrfv 時間: 2021-10-28 11:52
直接3D金屬打印吧，感覺要求不算高，件又比較小，用鋁的話一兩百感覺能搞定

作者: 小飛熊l 時間: 2021-10-28 12:46
金屬3D打印吧。然后在加工。

作者: 3983596 時間: 2021-10-28 15:26
0.9±0.05這個尺寸有點狠

作者: 遠祥 時間: 2021-10-29 02:23
現在我就3D金屬打印，可以試試看

作者: cwq798 時間: 2021-10-29 09:19
上下的22+/-0.2不是直徑？

作者: 大蘿卜 時間: 2021-10-30 12:39
這種結構能否考慮裝配體？

作者: itisit 時間: 2021-11-8 19:01

遠祥發表于 2021-10-29 02:23
5 s* F; |% L7 h+ X* E# O! \# ?8 Q現在我就3D金屬打印，可以試試看

強度會不夠吧
