標題: 一個動畫看懂膨脹螺栓原理
膨脹螺栓在工程和家庭中都是很常見的一種固定零件，為什么一個小小的膨脹螺栓能夠緊緊的固定在墻體內？膨脹螺栓在墻體內是一個什么樣的狀態呢？今天我們就一起來看一下。
3 E6 l. S/ G/ t! b4 i4 Z
9 p" M$ w9 Q# J. E; n6 f% j: D

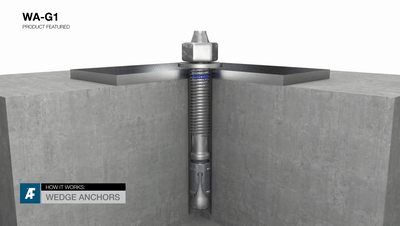

' v/ z; w2 M; I6 o' q C對于金屬膨脹螺栓來說，一般都是由螺栓、套管、墊片和螺母組成。套管上面有一半有若干切口。螺栓尾部是一個有錐度的大頭部位。將螺栓塞進打好的洞里后，擰螺母時，螺母將螺栓往外拉出，螺栓尾部的錐度使套管張開，使螺釘緊緊貼合在墻面上，形成很大的正壓力。另外由于圓錐的錐度很小，墻體與套管、圓錐間形成摩擦自鎖，從而將其固定。
+ y; T# p V- D- h& Q- ?
2 R) ^, y! [( S0 P' q/ y( K% k1 K6 ]" p0 M9 w9 \' M: e+ K( a
膨脹螺栓對于底孔的大小是有一定的要求的，否則是發揮不到其固定作用的。對于深度，一般要是膨脹螺栓的長度加5mm,這是防止有雜質落入孔內，螺栓不能完全打入。
' p7 k% Z" a& p7 S1 n" u2 }
# n; z3 T; O+ y. |. I4 `3 c
- O3 W) _6 U8 j/ u4 D! k對于孔的大小，M6系列鉆孔為8mm,M8系列鉆孔直徑為12mm，M10系列鉆孔直徑為13mm，M12系列鉆孔直徑為15mm，M16系列鉆孔直徑為20mm。
: e; [' B: {7 {4 }+ V
. u9 s( l5 K3 _* F& L* N7 O7 F" ^: u# V" E R
其實膨脹螺栓的種類有很多種，但是無論是哪種，他們的工作原理大致都是相同的。下面我們再通過動圖看看家庭中常用的塑料膨脹螺栓原理。
# I. ?8 `5 j8 u% r' ?4 E1 m8 m# a3 U1 c
; a3 }1 D& T' m# w6 [+ W, K
7 Z/ g# Y' a) } X/ Y1 n, V0 r
膨脹螺栓一旦安裝完成，很難被拔出來。所以在安裝之前我們應該盡量確定好位置，并打好孔。以確保不需要二次返工。
5 \! g! P9 F6 ^ D: y/ a; {
! t# g/ i: k6 r9 l6 X& P
作者: 凱思特 時間: 2022-6-16 15:56
不錯
作者: sfcp 時間: 2022-6-16 16:24
動畫做的不錯
作者: 林汐771k 時間: 2022-6-16 16:36
好$ Q E4 m# |# W$ n+ a; e; [
作者: 328Feng_328 時間: 2022-6-16 17:05
學習學習
作者: craly 時間: 2022-6-17 10:37
學習
作者: 路人甲BB 時間: 2022-6-17 15:20
膨脹的過程體現的不夠詳細，但是講的好
