焊縫的標注1.焊縫標注方法
圖樣上焊縫有兩種表示方法，即符號法和圖示法。
# [0 P5 t. |- U& a) `4 z& K- ^# K2 O6 p" E" L1 W% V
焊縫標注以符號標注法為主，在必要時允許輔以圖示法。比如用連續或斷續的粗線表示連續或斷續焊縫；在需要時繪制焊縫局部剖視圖或放大圖表示焊縫剖面形狀；用細實線繪制焊前坡口形狀等等。
符號標注法：通過焊縫符號和指引線表明焊縫形式的標注方法。
2.符號標注法的要素
焊縫符號標注中有許多要素，其中焊縫基本符號和指引線構成了焊縫的基本要素，屬于必須標注的內容。
除焊縫基本要素外，在必要時還應加注其他輔助要素，如輔助符號、補充符號、焊縫尺寸符號及焊接工藝等內容。
$ [2 d% [# `: e" P
% B3 x; @2 a f& L* c
3.焊縫符號及其標注
焊縫基本符號是表示焊縫橫斷面形狀的符號，共有13個(詳見GB/324-88)，例如：
) o" F0 J/ r. K1 r
1 Z* h4 r# L1 v7 Q3 v2 R
輔助符號是表示焊縫表面形狀特征的符號。不需要確切地說明焊縫的表面形狀時可以不加注輔助符號。輔助符號配置在基本符號固定位置。輔助符號有3個。
& r) M0 C# I5 O9 b8 o# s5 N' i c4 h! { m
補充符號是為了補充說明焊縫的某些特征而采用的符號，一共有5個。
2 q5 a* R; t. b9 r
& l: ?4 k/ I& j, E1 g7 [/ b2 U9 e( V特殊符號是為了滿足某些特殊情況而規定的焊縫符號，共有4個。
( e& f2 \4 N! ?0 H7 U+ ?6 S3 y/ k, ^+ T$ ~" b
4.指引線及其標注

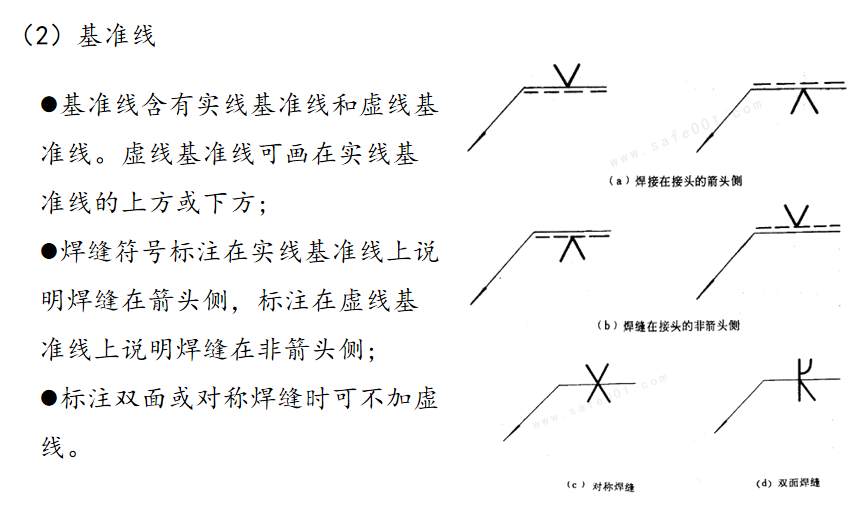

指引線由箭頭線和基準線組成
; G- D3 i2 T8 s% z2 U& ~; ^
% [0 e* ]* V8 N) ^% U+ X/ f9 s& ?
8 g0 ]; t7 u/ b" k+ z" u8 M" }" B/ w
; o: C% T! G" G2 T0 R0 ]
# l2 q" z7 ]8 x+ |, {- v& H: a$ f0 h; d" E+ r) n
5.焊縫尺寸符號及其標注
焊縫標注有必要時可附帶有焊縫尺寸符號及數據。焊縫尺寸符號共有16個（詳見GB/324-88），例如：
& B* v- O6 p( m. |: C5 Z- M' m
! N) }' X V1 g: ~+ a3 I1 l: I
焊縫尺寸符號及數據的標注原則(如圖)：
焊縫橫截面上的尺寸標注在基本符號的左側；長度方向的尺寸標在右側；
坡口角度、坡口面角度、根部間隙等尺寸標在基本符號的上側或下側。
相同焊縫數量的符號標在尾部。
+ p) { |6 c# |( V
* v) q8 z. f# Q& x- Z; P& ~
在基本符號的右側無任何標注且又無其他說明時，意味著焊縫在工件的整個長度上是連續的；
在基本符號的左側無任何標注且又無其他說明時，表示對接焊縫要完全焊透。
6.焊接方法代號
' y2 s6 J q. f4 T2 e0 H
" @" L8 g3 {+ ^# J8 B9 T+ _7.焊接標注說明
坡口尺寸的標注
對一般焊縫，只標注基本符號，不標注坡口尺寸，坡口尺寸由工藝決定；對有強度、氣密性等要求的焊縫或受結構限定的特殊坡口，應標注坡口尺寸，必要時用圖示法繪制坡口結構圖。
0 t+ d3 j% p4 A2 y9 b. o- H# t9 m. u0 D$ h
對接焊縫有效厚度S由工藝保證，焊后無法測量，一般不標注。
3 V4 V# d" `/ G: `" N( h8 R
& N3 R; K% y. [4 b% _# Y/ B3 d焊腳尺寸K的大小一般為：3、5、8、10、12、14、20
' H" y" I- e6 {7 M' p) Z Y# y. O9 P, t
斷續焊縫的標注
' v3 G5 r8 e) ]" Y3 h* }6 [
3 g, Q& N' y) C: d" E- }. u; R: c常見的焊縫標注錯誤
3 N% C* g- e; F, c' s
) K8 K" X- m8 M; P5 _1 R7 E9 R6 e1 d
- e1 D+ t! ~( y! M6 r7 `$ a
: C h. e2 \4 p3 M7 P& _
焊縫設計原則在設計焊縫尺寸大小及其接頭形式時，首先要確定是工作焊縫還是聯系焊縫。
工作焊縫：與被連接的元件是串聯的，它承擔著傳遞全部載荷的作用，一旦斷裂，結構就會失效，其應力稱為工作應力。
8 h. H: P0 t; i9 m
: I: d- o( C. r& r1 R聯系焊縫：焊縫與被連接件是并聯的，它傳遞很小的載荷，主要起元件之間的相互聯系的作用，焊縫一旦斷裂，結構不會立即失效，其應力稱為聯系應力。
! y- N6 R9 |! S1 q5 ~; @
, M- C' s, S' {# B1 |5 [- 工作焊縫必須進行焊縫強度計算；
- 聯系焊縫則需考慮經濟性而減小、減短焊縫；
- 具有雙重性的焊縫，既有工作應力又有聯系應力，則只計算工作應力，而不考慮聯系應力；* g2 v: h! e E7 V4 I% Z2 f& A/ E
焊接接頭形式可以分為：對接接頭；搭接接頭；T形接頭；角接接頭。不同的接頭形式承載能力和應力分布情況不同。
2 F" ? N4 h8 y' M+ O+ u9 w8 @5 _1 s7 w
' W) c u( Y2 h8 t9 p
# a* }; w6 u0 y4 x8 j# }* _
% n r m# e# q$ i* _
4 }4 \! Q& W% D- L2 v' ?) X" |
2 k* h9 D* \2 I
m( F0 D G* a( y$ n( D5 W% N) U坡口的設計
坡口作用：主要是增大熔深，提高焊縫截面的有效厚度
, M5 w- _7 J p. X
7 [, G; \) C! L/ l坡口形式：
, q, i& v: n9 s+ a/ H
+ i: g4 E1 F \% g- [# j! _& n# ]
n: V6 S8 g# r9 q7 e3 Q) q' {7 r+ E0 }0 t& ? x% o
坡口設計原則：
- 經濟性原則：在滿足強度要求的前提下，選擇合理的接頭和坡口，減少焊材的填充量，提高焊接效率。
- 考慮坡口加工：優先選擇便于加工的坡口，如V形、X形。U形和雙U形坡口，加工相對困難。
- 避免焊接缺陷：采用不適當?shù)钠驴谛问饺菀桩a(chǎn)生焊接缺陷。比如：坡口角度過大，致使焊接熱輸入大，工件變形；鈍邊過高，不能完全熔透，殘留的鈍邊即成了缺陷源。
' d1 Z8 M. x3 c Q; I% ~
焊縫大小的的設計
對接焊縫的有效厚度S如下圖：
" ]# i3 |4 R0 W3 t$ v# ]. r( V) X+ c" E6 U$ G8 @$ b
最小焊腳尺寸
. c- t# t3 T8 l1 `. m
8 ]5 I" B: K& O( g @ z考慮可操作性
接頭位置設計不當，造成焊工無法操作或施焊困難，勢必導致焊接缺陷，為此設計時要考慮操作空間。
