標題: 高速生產的鋼管是如何實現不停車切斷的？看看飛鋸原理就明白了 [打印本頁]
作者: 機極級技 時間: 2022-6-27 14:30
標題: 高速生產的鋼管是如何實現不停車切斷的？看看飛鋸原理就明白了
[3 G& f! O6 X( q
0 O: t( ?4 w/ q( f8 l很多人不明白，鋼管在高速生產的過程中，達到一定長度后，是如何切斷的？難道每次達到一定長度就要停機嗎？顯然這是不可能的，那會大大影響生產效率。那么，如果不停機的話，鋼管為什么不會把鋸片打碎呢？今天就跟大家講一講鋼管在連續生產的過程中，飛鋸是如何精確切斷鋼管的。
8 f) W% d- Y8 _* x) ?$ A
: b" T) y2 ~+ p) g3 l( f作為焊管生產線上的關鍵設備之一，飛鋸對焊管的高精度切割起著重要的作用。飛鋸運行過程與鋼管是同步的，在鋸切過程中，鋸片即會繞鋸軸旋轉，又會與鋼管以相同的速度移動，從而保證切口斷面平直。在焊管達到要求長度后，飛鋸上高速旋轉的鋸片在拉鋸氣缸的作用下壓向鋼管，將鋼管切斷。
' G, S+ Q; O# B( z e* n% A$ [' q# M, w. S2 ]: I! L7 `* L; ?
在飛鋸控制系統面板上一般都會顯示一些重要的參數，如當前管長、切割長度、設定長度以及當前速度，最高速度以及切割的支數等。
. {& b' q( d5 ~' P7 N9 Q8 j1 p0 g

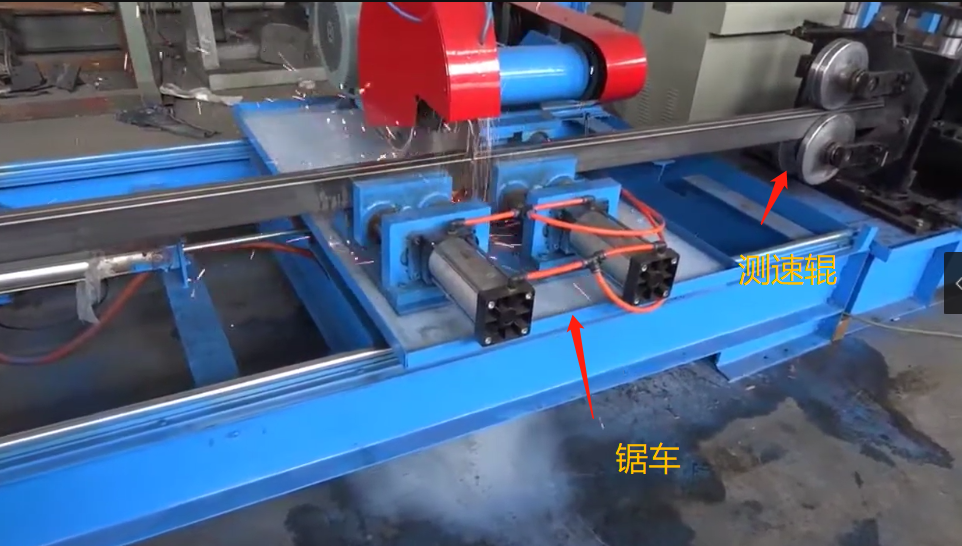

4 b8 k& U0 Z3 B, {, }/ P3 [ c- c1 Z而鋼管的長度和鋼管生產過程中的速度都是通過編碼器來實現的。編碼器通過測速輥與鋼管無滑移接觸，將鋼管的移動以脈沖的形式輸入計算機，然后經過計算得出鋼管的移動速度和計時長度。當鋼管達到設定長度時，鋸車收到信號便與鋼管以相同的速度運動，同時落下鋸片切斷鋼管。鋼管的長度是以鋸車的零位為基礎的。
8 a7 A U4 [& k1 t5 x, B8 \/ d3 U
2 O5 B6 Y0 G# Y: `# n, \9 y" H0 k" J# m! q4 ]# ?
+ J2 Y k. T, @1 S! }; m+ q4 I以上就是飛鋸的大致工作原理，當然要想了解飛鋸的詳細控制原理就需要我們進行深入的研究了。不知道大家看完之后，是否對飛鋸有一定的了解了呢？
. n6 V" ~% d+ o' R! \9 @
作者: 328Feng_328 時間: 2022-6-27 14:42
學習學習
作者: sfcp 時間: 2022-6-27 15:17
軋鋼廠用過
作者: hitiger 時間: 2022-6-27 17:48
不錯
作者: 邢云鶴 時間: 2022-6-28 08:16
感謝分享
作者: 風流大卡車 時間: 2022-6-28 08:41
速度同步意思是
