標題: 振動盤是什么原理，為什么抖著抖著就能把料捋順了 [打印本頁]
作者: 機極級技 時間: 2022-6-28 10:57
標題: 振動盤是什么原理，為什么抖著抖著就能把料捋順了

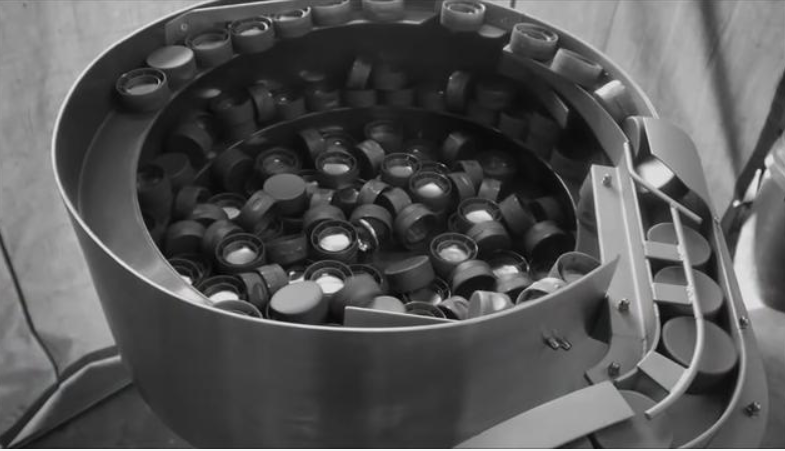

在自動組裝或自動加工的機械設備中，振動盤是常見的輔助送料設備，相信很多人都見過。
但是很多人不明白振動盤為什么能將工件連續地由底部到上部自動運輸？為什么能將雜亂無章的工件按規定方向輸送？
其實這就是振動盤的兩個基本功能，即自動送料和自動定向。

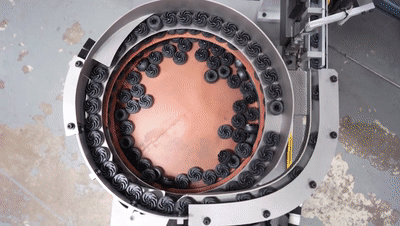

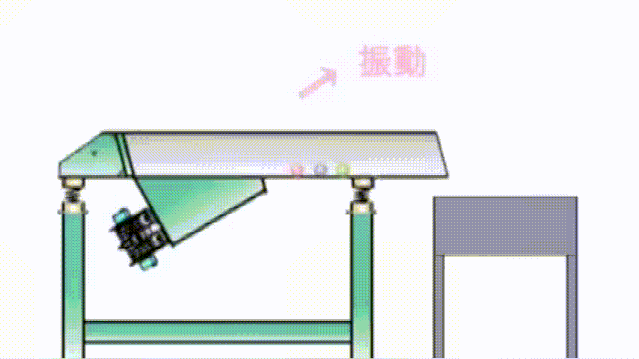

振動盤下方有個脈沖電磁鐵，可以使鐵芯和銜鐵之間產生高頻率的吸斷動作，使料斗作垂直方向振動。其下方還有一個傾斜的彈簧片，可以帶動料斗繞其垂直軸作扭擺運動，料斗內的工件受到這種振動，相當于將工件向上及扭擺方向拋起然后落下，從而使工件沿斜面向上移動。

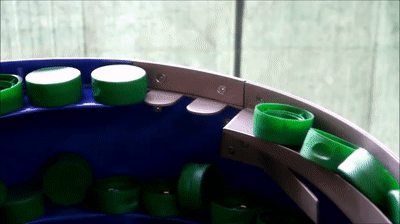

而自動定向功能則是由送料槽上設置的不同關卡實現的，例如對瓶蓋正反面的篩選，就可以在軌道上設置一節缺口。當瓶蓋反向的時候，由于瓶蓋內側是空的，此時由于重力作用就會自動掉落，從而將其篩選出去。不同的篩選要求則會設計不同的關卡，從而達到要求的狀態。
作者: hitiger 時間: 2022-6-28 12:16
不錯
作者: 永無止步 時間: 2022-6-28 12:48
說簡單點，就是讓零件達到你想要的狀態時通過，其他的給我打回原形繼續抖，抖到聽話為止
作者: 魏浩哲 時間: 2022-6-28 16:23
漲知識了
作者: 邢云鶴 時間: 2022-6-28 16:49
感謝分享
作者: 平凡yjr 時間: 2022-6-28 17:26
不錯
作者: 春雪zw 時間: 2022-6-28 17:37
有創意
作者: i5系列機械臂 時間: 2022-6-29 08:48
灰色那一部分，沒看到有運動，靠什么帶動上面的工件往前走的？
作者: 1947019587 時間: 2022-7-1 11:50
感謝分享
作者: wlj0202 時間: 2022-7-13 13:07
漲見識了
作者: xin674975790 時間: 2023-5-13 10:13
學到了
作者: 2604380059 時間: 2023-5-24 14:10
bucuo,感謝分享
作者: 邢云鶴 時間: 2023-5-24 14:13
感謝分享
作者: 半山居 時間: 2023-5-24 17:13
學習了
作者: 純情小丸子 時間: 2023-12-7 13:35
學習到了
作者: 邢云鶴 時間: 2023-12-7 13:46
感謝分享
作者: FKUEDEJXSQ2 時間: 2023-12-7 14:22
我一個外行都看懂了
作者: 軍師不信邪 時間: 2023-12-9 10:49
學習了
作者: 非標設計人 時間: 2023-12-9 11:54
有機會設計一次，那個關卡挺有意思！
作者: UG770880 時間: 2023-12-30 11:27
謝謝分享！
作者: huangan19 時間: 2024-1-19 10:36
謝謝分享！
作者: 玉米粒籽 時間: 2024-1-19 14:00
感謝分享
作者: 時傾. 時間: 2024-1-20 14:26
學到了 謝謝
作者: mycedar 時間: 2024-8-23 15:31
間歇圓周振動。振動體外的，后面推前面。
作者: FKUEDEJXSQ2 時間: 2024-8-24 08:24
666
作者: 盛行于世 時間: 2024-8-24 10:22
感謝分享
作者: 川不辭盈666666 時間: 2024-8-25 21:39
學到了
作者: 邢云鶴 時間: 2024-8-26 08:24
感謝分享
作者: less春見 時間: 2024-8-28 08:54
學習了
作者: shang163163 時間: 2025-5-29 11:41
不錯
作者: Pioneer_D 時間: 2025-6-6 11:46
感謝分享
作者: dearboy8888 時間: 2025-6-6 13:10
感謝分享
作者: 老唐tt 時間: 2025-6-6 16:52
感謝分享
作者: 香菜毀滅者 時間: 2025-6-10 11:24
學習了
作者: 萬改稱才 時間: 2025-6-10 13:23
形象，只是不知道怎么讓他能按照我的想法抖
