標題: 請問大神，你們的方通架子是怎么畫 [打印本頁]
作者: 麥哥123    時間: 2024-7-20 15:19
標題: 請問大神，你們的方通架子是怎么畫
是一個多實體零件，用焊件功能畫
還是一條一條方通畫然后組裝起來？
我的方通要外發激光切割，每條方通獨立一個三維圖發給廠家，這樣方便點
所以我都是一條一條方通畫然后組裝起來（主要原因是我不擅長焊件模塊，感覺修改不靈活）
作者: 東海fyh126    時間: 2024-7-20 15:29

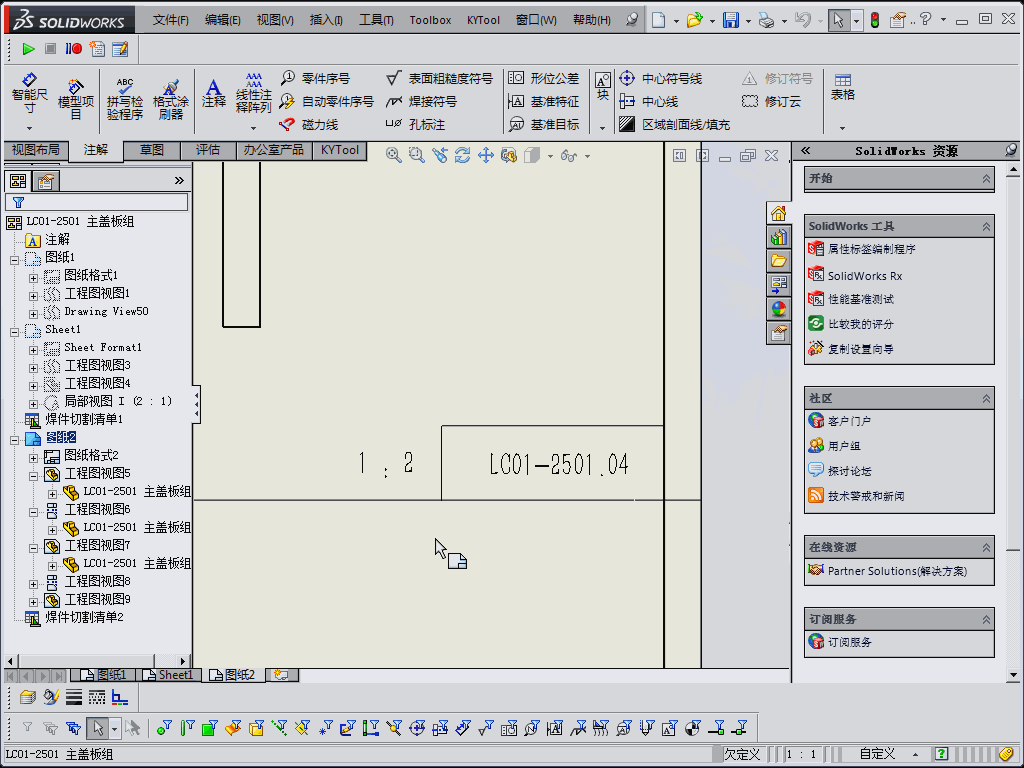

焊件切割清單可以插入縮略圖吧，，，很好用啊。
作者: 魍者歸來    時間: 2024-7-20 15:29
多實體，一樣可以拆零件圖出來
作者: TakiLee    時間: 2024-7-20 15:30
焊件模塊畫框架三兩個功能就能搞定，工程圖出個明細表，按照明細表下料，感覺比一個一個來要方便
作者: 麥哥123    時間: 2024-7-20 15:33
TakiLee 發表于 2024-7-20 15:30
焊件模塊畫框架三兩個功能就能搞定，工程圖出個明細表，按照明細表下料，感覺比一個一個來要方便

我不用出工程圖，激光廠也不要，只需實體圖
作者: shengyz    時間: 2024-7-20 15:42
用焊件功能，根據架子形狀，看是畫三維草圖還是2維草圖，
作者: 北晨易    時間: 2024-7-20 15:45
畫個3D草圖，焊件-結構構件
作者: 掘墓葬花    時間: 2024-7-20 15:47
我做架子都是用焊件畫的，用習慣了還可以，主要是碰到規格接近的拿舊圖改也挺快。在按焊件切割清單挨個導出三維就行了。
作者: TakiLee    時間: 2024-7-20 15:55
麥哥123 發表于 2024-7-20 15:33
我不用出工程圖，激光廠也不要，只需實體圖

焊件-切割清單，右擊有個“保存實體”，不知道能不能滿足要求
作者: shengyz    時間: 2024-7-20 15:58
shengyz 發表于 2024-7-20 15:42
用焊件功能，根據架子形狀，看是畫三維草圖還是2維草圖，

你這里的獨立的一個一個文件，是指實體，還是指單個零件，畫焊件，可以用焊件功能，工程圖里插入焊件切割清單，就能知道各部件詳細規格數量了，也可以用裝配體，畫出單個零件組裝配合，工程圖插入材料明細表，也可以知道各部件詳細規格數量。
如果是方管焊接的架子，推薦直接用焊件功能，做完三維圖，直接工程圖，插入焊件切割清單，你到時，把焊件切割清單，發給下料的，就可以了
作者: 掘墓葬花    時間: 2024-7-20 16:04
掘墓葬花 發表于 2024-7-20 15:47
我做架子都是用焊件畫的，用習慣了還可以，主要是碰到規格接近的拿舊圖改也挺快。在按焊件切割清單挨個導出 ...

就是9樓說的保存實體，我是一個一個保存的，不知道能不能一次全部保存出來。
至于數量，拿焊合件開個工程圖，生成一個焊件切割清單然后導出成excel就行了，帶著數量的那種。
我去研究一下能不能一次全部保存。
作者: TakiLee    時間: 2024-7-20 16:23
TakiLee 發表于 2024-7-20 15:55
焊件-切割清單，右擊有個“保存實體”，不知道能不能滿足要求

這個焊件切割清單另存為E什么L表格應該就是你要的明細表；保存實體能保存成15個實體零件（在焊件里面名字不重復，你改10不重復的名應該就行）
作者: zhengyi320320    時間: 2024-7-20 16:44
為啥有這樣的模式

買幾跟6米的管子    一個鋸條機      一個焊工就輕松搞定了 。。。。

你下的料    焊工也不一定就這么焊
作者: 麥哥123    時間: 2024-7-20 16:52
zhengyi320320 發表于 2024-7-20 16:44
為啥有這樣的模式

買幾跟6米的管子    一個鋸條機      一個焊工就輕松搞定了 。。。。

為什么沒有這個模式？
首先鋸床下料不精準，如果你試過激光下料，會方向焊起來很快，基本拉一次對角線即可。鋸床的話就看緣分了。
第二方管上很多孔，目前的工藝只有激光是最快最準成本最低
作者: Dcrui    時間: 2024-7-20 17:21
框架我一般焊接切割清單導出實體
作者: 學渣渣    時間: 2024-7-20 19:43
麥哥123 發表于 2024-7-20 16:52
為什么沒有這個模式？
首先鋸床下料不精準，如果你試過激光下料，會方向焊起來很快，基本拉一次對角線即 ...

大佬，激光切一條6米方通，有厚有薄，有大有小，如何收費？
作者: cc851    時間: 2024-7-20 22:27
切割焊接的用焊件畫還是很好的，但是如果要打孔的話就采用裝配比較好點。
作者: 學渣渣    時間: 2024-7-20 22:34
lz來個圖做個示例，感覺大家聊的不是一個東西
作者: hnsddm    時間: 2024-7-21 16:45
插入/特征/保存實體，直接由多實體零件生成單實體的裝配體
作者: JXSQ001    時間: 2024-7-21 19:01
一個一個地畫
作者: littlecan    時間: 2024-7-22 08:21
樓上的說了好多次，你先了解操作一下焊件切割清單。
還有框架圖我認為最好的還是畫3D草圖啊，以后改好改啊。
如果單個零件組裝的，需要在裝配體里面改一些特征，
比如，拉伸到面啊，這樣也好改，就是麻煩一點
作者: 麥哥123    時間: 2024-7-22 11:36
littlecan 發表于 2024-7-22 08:21
樓上的說了好多次，你先了解操作一下焊件切割清單。
還有框架圖我認為最好的還是畫3D草圖啊，以后改好改啊 ...

我了解了焊接清單，好像這個只是為了出工程圖
我也多次說明了我的需求：我不出工程圖，只是要每種方通要獨立成一個文件，文件名、數量并且能與清單對應無誤。
如果說一個焊接實體，還要逐個另存為單個零件，我覺得還不如零件裝配來得簡單
作者: 麥哥123    時間: 2024-7-22 11:37
麥哥123 發表于 2024-7-22 11:36
我了解了焊接清單，好像這個只是為了出工程圖
我也多次說明了我的需求：我不出工程圖，只是要每種方通要 ...

還有一點，假如一個框架里，有幾條方通開孔是完全一樣的，在裝配里直接復制零件裝配，這樣是不是方便點
作者: 海中游    時間: 2024-7-22 12:42
北晨易 發表于 2024-7-20 15:45
畫個3D草圖，焊件-結構構件

對呀
作者: littlecan    時間: 2024-7-22 13:08
麥哥123 發表于 2024-7-22 11:37
還有一點，假如一個框架里，有幾條方通開孔是完全一樣的，在裝配里直接復制零件裝配，這樣是不是方便點

我見過復雜的框架不會去重復利用同一個零件。
因為很容易錯漏，每個件都單獨指出。
簡單的可以使用
作者: 游離縉云    時間: 2024-7-22 15:56
這樣拆了裝不方便修改外形，加工廠只要3D就能做出來
