標題: 如圖靠人力裝配很吃力，又費時，還有間隙存在！ [打印本頁]
作者: ◥占◤    時間: 2011-12-9 22:02
標題: 如圖靠人力裝配很吃力，又費時，還有間隙存在！
" U7 V, W& M' N9 t1 z; m6 I

$ X3 Y  ^4 z7 A. b' f
0 }1 L$ g1 \5 s" O4 x此外殼為PP塑料件，壁厚為3.5MM。先要求把不銹鋼的外殼裝飾到如上圖的塑料件位置。出現的問題是靠人力裝很吃力，又費時，還裝上了有間隙存在。請大俠幫幫忙做什么工裝才好裝、又均勻服帖在塑料表面上。
1 D. w7 O( h# [$ Y
, y5 r+ g. q, g0 a. a萬分感謝啊。
/ I# }% ]* J- c- D
作者: fmdd    時間: 2011-12-9 23:10
不銹鋼上的卡口安裝之前有內翻么？還是裝上去之后再內翻？
作者: ◥占◤    時間: 2011-12-10 08:09
fmdd 發表于 2011-12-9 23:10 7 D( T& D5 ~# z+ }) e+ Y7 ]  o
不銹鋼上的卡口安裝之前有內翻么？還是裝上去之后再內翻？
8 R# b8 ]! w# O" \' d) C5 O' D
[attach]234666[/attach]安裝之前有內翻，上圖不銹鋼上少幾個空位（打算是通過這幾個空位拉緊的）% ~0 L) W% I# M# |
* ^, P$ n' e. m! l" w, P
作者: 塞外花香    時間: 2011-12-10 08:58
這個。。。好像人工裝的的確有空隙啊，可以捶一下。。。。。。。{:soso_e113:}
作者: ◥占◤    時間: 2011-12-10 17:13
塞外花香 發表于 2011-12-10 08:58
2 t, F: J' \8 o: L; x* q這個。。。好像人工裝的的確有空隙啊，可以捶一下。。。。。。。
7 ]+ |, y3 s8 v7 f( w
是啊，就是想做個比較合理的工裝啊。
作者: 大路朝陽    時間: 2011-12-10 19:44
本帖最后由 大路朝陽 于 2011-12-10 19:45 編輯 ) P* ?) r& p3 e' r* m7 q: L
7 O. T# s1 ]$ s2 C) I5 A3 N' V  L
請把人工裝配好的發個圖，看看，是不是左上圖啊
作者: 大路朝陽    時間: 2011-12-10 20:31
[attach]234706[/attach]你看這樣行不行，用三只氣缸來完成，下面左右完成進退，上面一個壓到位置，中心用心棒。
作者: 狂之傷    時間: 2011-12-10 22:17
有點復雜。。。。。。。。。
作者: ◥占◤    時間: 2011-12-11 00:37
大路朝陽 發表于 2011-12-10 20:31 " ^6 @. G# a8 Z# s& c
你看這樣行不行，用三只氣缸來完成，下面左右完成進退，上面一個壓到位置，中心用心棒。

7 J, t. m/ I4 d5 z9 I非常感謝你的做法啊，不過有點復雜啊。1 |  j: {2 E3 o' w5 V: t
能否再簡單點。
. m6 m9 g& P' m
作者: 六角車    時間: 2011-12-11 08:28
塑料件和鋼件組裝的零件一般都設計的有過盈量，裝配前如是塑料件在外可先預熱后裝配，如在里面就需先預冷裝配，這樣裝配比較容易，裝好后塑料件恢復常溫后自然就貼緊了。
作者: hollo2000    時間: 2011-12-11 09:10
用250mm圓鋼按不銹鋼的外圓尺寸車個孔（偏小0.5mm）  切個開口 比工件開口大點  剩下的 再對切開 裝個活動銷子  兩邊裝個手柄 試試
作者: 真正的高手    時間: 2011-12-11 11:33
你不想改設計吧？不改設計最簡單的辦法是做一個大的外環套比225多大一些（推薦內徑大于240），外環上打兩個孔之后攻絲，把你的這個不銹鋼先彎到外環套上并保證不銹鋼的兩頭在外環上的孔附近；直接拿外環套套在工件上（因為單邊5mm，的間隙不難做），那螺釘把不銹鋼頂?shù)焦ぜ吷?，直接扣緊不得了。8 M7 ?, X( m4 E" Y, `
改設計的話辦法就多了。
3 }8 B$ z( Y! C) `% X
作者: zhef84    時間: 2011-12-11 12:14
可以在接觸面預先涂上漿糊狀高分子涂料，組裝后抹掉擠出多余的涂料。常溫固化后，投入應用
作者: ◥占◤    時間: 2011-12-11 14:43
hollo2000 發表于 2011-12-11 09:10
# g/ t4 \  m; s1 F用250mm圓鋼按不銹鋼的外圓尺寸車個孔（偏小0.5mm）  切個開口 比工件開口大點  剩下的 再對切開 裝個活動銷 ...

2 M9 f$ E$ D6 s6 `9 T( a0 I我現在想到一個跟你差不多的方法，等我畫好給你看看哦。
作者: ◥占◤    時間: 2011-12-11 14:46
真正的高手 發表于 2011-12-11 11:33 6 x7 e3 p: ^$ p9 R; G! P
你不想改設計吧？不改設計最簡單的辦法是做一個大的外環套比225多大一些（推薦內徑大于240），外環上打兩個 ...

3 i! ^  Z' s2 _( B還不是很清楚你的設計方法啊。能否傳張圖片啊。改設計的要怎么改呢。謝謝
作者: oliver97    時間: 2011-12-11 15:55
一 首先產品設計上存在問題，設計者只是畫圖，沒有考慮工藝。
$ o  q3 M' o* M  W7 B4 e二 pp料與不銹鋼之間加海綿，增加產品成本  g& q6 {- z0 i; Y: ^3 O- N7 ?% ~
三 此方法是否經過評審
作者: 寂靜天花板    時間: 2011-12-11 16:44
根據樓上幾位的想法，做個治具。壓頭比PP塑料件直徑略大，向下插入從內向外撐，箍環跟PP塑料件直徑相當，從外約束。這兩下相對用力，就把不銹鋼外殼套到PP塑料件上。
作者: chidiandong    時間: 2011-12-11 19:17
樓上的方法有一點麻煩。
作者: 真情九    時間: 2011-12-11 19:45
有點  困難
作者: ◥占◤    時間: 2011-12-11 20:46
oliver97 發表于 2011-12-11 15:55 * C4 X# X+ b6 v+ X# u- v; p/ H
一 首先產品設計上存在問題，設計者只是畫圖，沒有考慮工藝。
5 I, p/ e" ?& h. e二 pp料與不銹鋼之間加海綿，增加產品成本0 y: i0 K( C- ]
...
- w0 i0 g( u, E, k' q
現在不是提這個問題啊，是要這么去解決這個問題。
作者: ◥占◤    時間: 2011-12-11 20:49
寂靜天花板 發表于 2011-12-11 16:44
* `' i; B+ G! @1 ]根據樓上幾位的想法，做個治具。壓頭比PP塑料件直徑略大，向下插入從內向外撐，箍環跟PP塑料件直徑相當，從 ...

) r' Y0 n+ n3 x; j+ [這樣也比較復雜啊，壓頭還要有什么壓機啊，不銹鋼怎么固定也是個問題啊，成本也高啊。
作者: ◥占◤    時間: 2011-12-12 21:13
# J7 v' I" C1 h" s( H( d
3 L  D, h. ~/ u! B) C

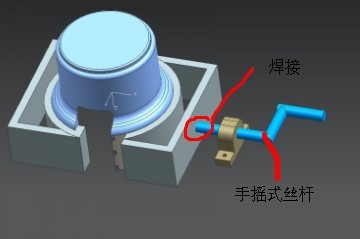

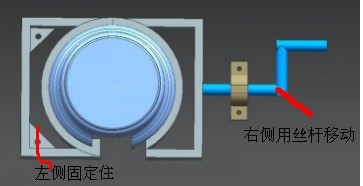

現在工裝這樣設計可行性如何，希望大家來評評啊
