標題: agv搭載機械手進行機床的上下料精準對接 [打印本頁]

作者: sonior 時間: 2015-12-9 10:54
標題: agv搭載機械手進行機床的上下料精準對接

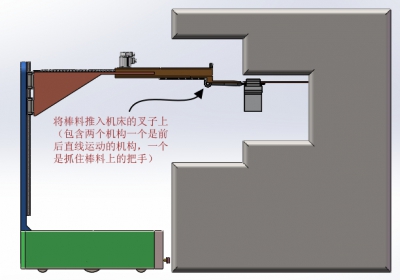

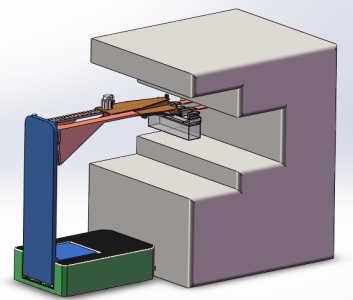

最近的一個項目，AGV小車安裝有著一個至少三軸的機械手來搬運棒料，完成機床的上下料工作。

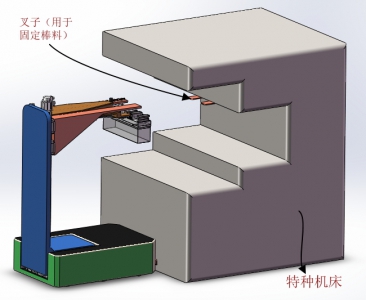

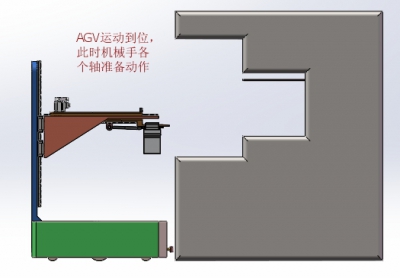

功能描述：AGV到達左指定位置后，由于AGV車輪的限制，需要在agv上安裝可以上下，左右，前后自動調節的三軸機械手用于精確定位，方便機械手前端的叉子插入棒料。agv只適合粗定位，機械手來實現精確對位，機械手精度在±1mm即可。

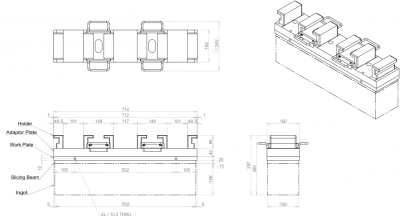

棒料規格（含料座）：最大重量100KG，棒料最大伸出長度：超出AGV車前端面至少600mm以上
AGV規格：寬度800mm左右，長度800mm～900mm左右，AGV最大載重500kg（不含機械手），agv馱著機械手，

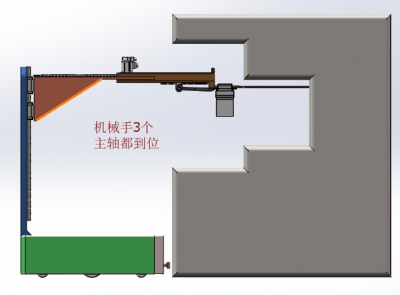

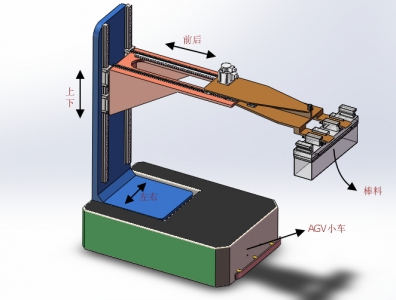

機械手規格：
上下方向：棒料最高點距離地面1700mm，最低點距離地面650mm
左右方向：行程±25mm

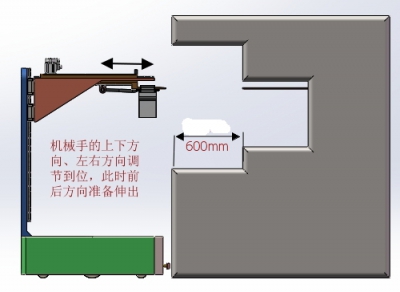

前后：全部伸出后，需要超出agv前面600mm
尺寸：每個軸收回后不能超過AGV的尺寸。
注意事項：AGV重心問題、機械手設計問題，尺寸問題，
希望群里的各位大俠來指導，具體合作方式可以談！

作者: sonior 時間: 2015-12-9 10:55
我的聯系方式：
吳經理：13682051466
qq：616121308 求群里的大俠們指導，技術合作也可以！

作者: 2266998 時間: 2015-12-9 11:14
車體運動，我用激光系統的，低速大概可以1-2毫米，

到位后，液壓卡緊，電伺服系統精確對位，2噸工件，精度大致0.2毫米，這是實際工程經驗，你可以參考，

作者: 胡gege 時間: 2015-12-9 11:23
指導談不上，說說自己不成熟的看法
1.100GJ的物體采用你現在的結構臂不合適，共1200MM伸展出來受力不均勻
2.AGV初定為后要3軸做精準定，基準還是在AGV上，對三軸控制有一定的要求。
如果是我做我會這樣：
1.縮短AGV上方的伸展臂，用2軸（上下和前后一級），減少他的功耗和動作步驟，減少控制要求，越簡單越好
2.不直接送入機臺，在機臺前方設置和機臺配套的精準定位滑臺，agv只負責吧材料送到機臺前方的滑動定位平臺就好了，接下來由機臺前方的3軸滑動送料平臺來完成
如有膚淺，請多包涵，請大神指導，謝謝！

作者: 雨傾城 時間: 2015-12-9 11:36
1，AGV需要增加二次定位機構，否則應該是沒法同機械手合作的；
2、或者機床進行改造，增加上來裝置，AGV只需要把工件放到裝置即可，這樣成本應該會降低。

作者: sonior 時間: 2015-12-9 12:59
謝謝上面各位同仁的解答，多謝！
我先說下為什么采用agv和機械手吧，棒料需要從倉庫運送到機床上，這之間有50米以上的距離，agv導航選擇的是磁條導航，磁條導航適合粗定位，這時agv的左右姿態需要校準，目前已經解決，前后距離所能達到的精度±2mm以內，現在需要調整agv的左右橫向偏移，因此需要上述3各軸進行自動調整對位，采用機械手是為了實現自動對位，目前工廠有大約100臺機床，所以不會再機床周圍搭載其他定位平臺，成本上無法接受，因?yàn)檎麄€(gè)工廠這種帶機械手的agv才8臺左右，所以要在agv和機械手上做文章。

作者: sonior 時間: 2015-12-9 14:24

2266998 發表于 2015-12-9 11:14 3 q" G; }$ {1 y+ w! t) u5 z3 E
車體運動，我用激光系統的，低速大概可以1-2毫米，
" X8 Q) q* O( A& M" w! U u4 T7 h
1 X6 M2 E$ N" [, v& Z+ f到位后，液壓卡緊，電伺服系統精確對位，2噸工件，精 ...

agv的運動我采用的是磁條系統，車的姿態偏移通過2個激光對射傳感器來調整姿態，但是磁條導引還有個缺點就是車的左右方向會有1cm左右的偏移，所以我在車上加了1個左右運動的機構，能留個聯系方式么？

作者: 龍游大海 時間: 2015-12-9 21:43
在機床上裝個基準塊，三軸手臂上裝個對刀儀，對刀儀對基準塊，就很容易用三軸補償AGV

作者: sonior 時間: 2015-12-10 10:36

胡gege 發表于 2015-12-9 11:23 $ N, U+ l: b8 {; q4 h
指導談不上，說說自己不成熟的看法 X- i0 m, W6 D4 K+ ?" N8 x; h! a3 a
1.100GJ的物體采用你現在的結構臂不合適，共1200MM伸展出來受力不均勻
6 x2 u: R. s% w! j ...

請問該采用哪種結構臂的形式呢？加一些配重是不是好些？

作者: 胡gege 時間: 2015-12-10 11:10
本帖最后由胡gege 于 2015-12-10 11:12 編輯

完全是4個滑塊在受力
前方增加支架，6個滑塊不要在一個面上再增加支架，支架2個滑軌或光軸

作者: wanglinzhi664 時間: 2015-12-29 20:49
學習

作者: 無極雪夜 時間: 2019-7-28 20:03
我們做過這種AGV小車定位，使用視覺定位的方式，上面搭載機械手進行作業，精度可以在0.5mm以內

作者: wx_KSoE7IzO 時間: 2019-8-18 13:59
厲害，學習了

作者: choyue 時間: 2021-1-19 11:39

sonior 發表于 2015-12-9 14:24
9 w! M7 m8 V& N& A1 \# }' Yagv的運動我采用的是磁條系統，車的姿態偏移通過2個激光對射傳感器來調整姿態，但是磁條導引還有個缺點就 ...

還是要把車體固定，其它的就好做了。市面上有的AGV帶機械手的一般都自帶支撐地腳的。就跟車載的吊車一樣，到位置后四個撐腳打開，然后機械手工作。

作者: laozzzji 時間: 2021-1-19 16:22
難啊
