標題: 后拉式氣密檢測內漲心軸夾具 [打印本頁]
作者: 內漲及外夾夾具 時間: 2016-4-19 22:54
標題: 后拉式氣密檢測內漲心軸夾具

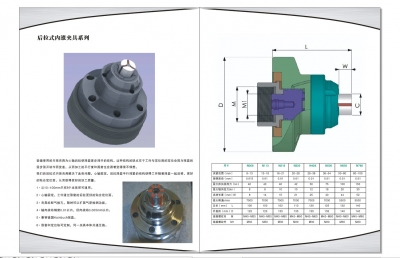

夾具動作說明：
工件放入后，以底面靠山（藍色標注）作為基準，漲套平行漲緊后拉，從而使定位面更好的貼合基準面。
設計特點：1，漲套邊漲緊邊和工件后移可以糾正工件放置的一些偏差；

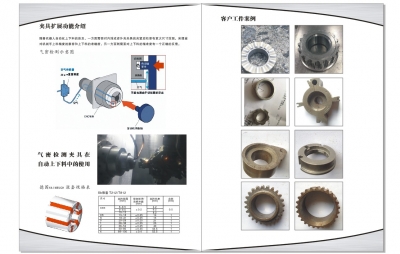

2，靠山上設置檢測氣孔，在有積屑以及其他導致未貼近基準面的狀況下，報警停機，防止精度超差產品產生。
3，在一定尺寸范圍內，更換同類型產品，只需更換靠山及漲套即可，減少因產品更換原因產生的時間以及經濟成本。
4，漲套結構為完全分離的金屬間灌注橡膠，平行漲緊和工件接觸面積更大，而且有吸震效果。
5，漲套單邊夾緊放松范圍達到0.3mm（自動化選配），適于機械手上下料實現自動化生產。
6，夾具設計適用于最高主軸轉速6000r/min，以實現高效生產需要。
7，設計可使A2-5.A2-6統配，也可以直接使用原配拉桿。
8，雙重防空拉設計，更好的延長漲套壽命: b! J/ ]8 \4 h6 O& I. N8 b. g8 F
作者: 安元機電設備 時間: 2016-4-26 23:17
有資料的話，請發一份到我的郵箱asukiee@163.com謝謝
作者: 內漲及外夾夾具 時間: 2016-4-27 09:22
@安元機電設備 好的，謝謝！
作者: 盛大陳鳴 時間: 2016-4-27 22:52
有資料也發我一份sd84113330@163.com
作者: 內漲及外夾夾具 時間: 2016-5-1 21:28
3 D; d) L% X4 g9 j; _& T: M已發
作者: 月光傾城2015 時間: 2016-5-1 21:34
麻煩發一份到郵箱liqing0711@yeah.net謝謝！
作者: 內漲及外夾夾具 時間: 2016-5-1 21:40
2 \& w6 U# N* T
已發5 h( z9 @5 x+ r
作者: flftjhje 時間: 2016-5-2 21:25
你好可以發一份資材給我不，。flftjhje@163.com
作者: ygyi2009 時間: 2016-5-3 10:57
23107194@qq.com 謝謝
作者: 內漲及外夾夾具 時間: 2016-5-3 13:31
) s" N `; t- l( J' f+ J% P, a& ^, Q發過去了2 k5 ?4 @, K7 h# l% U6 y
作者: zwj1984 時間: 2016-5-3 13:34
謝謝樓主117501751@QQ.COM
作者: 內漲及外夾夾具 時間: 2016-5-3 13:35
/ Z8 @( C# J- p5 c
已發。
# O- ?. v' O. `5 G# ]
作者: 十月不在 時間: 2016-5-27 08:32
有資料請發一份 505712494@qq.com
作者: davids9722210 時間: 2016-5-27 11:03
你這個精度能保證3絲不？進口的一套夾持30直徑要6萬多，精度的關鍵不是漲套，是那個端面定位塊，我看你這個3絲都難。
作者: 內漲及外夾夾具 時間: 2016-5-28 21:00
平行度≤0.005mm ；
+ q4 W% C) G. K& B; D/ W$ C以內孔為基準測端面跳動≤0.005mm；& r" f% ` Z9 D9 l2 A
以內孔為基準測外徑跳動≤0.01mm；同軸度≤0.01mm( t7 n; c9 Q# t( z% F1 z9 N% I
作者: 內漲及外夾夾具 時間: 2016-5-28 21:04
! l0 G& X. o6 g! h) x: y& h+ O
已發送，謝謝!
7 [/ F1 E4 U& @2 V. a- S% J
作者: 內漲及外夾夾具 時間: 2016-5-28 21:04
, f& ^2 S) P- T5 z8 [平行度≤0.005mm ；. U0 W# f% X" G( W: Z4 X; I
以內孔為基準測端面跳動≤0.005mm；5 W- Z/ U2 l* z3 i$ a
以內孔為基準測外徑跳動≤0.01mm；同軸度≤0.01mm W0 ^! f0 o0 C6 w8 x. C( z/ U
作者: davids9722210 時間: 2016-5-28 22:41
這個東西有技術含量，我看國外的漲套非常薄，據說壽命100萬次。你們這個估計壽命比不過它。主要差距還是壽命，話說這個東西和彈簧夾頭有啥區別。彈簧夾頭開縫大，爪子行程長，所以定心精度及其保持性低？
作者: 內漲及外夾夾具 時間: 2016-5-29 10:50
' B3 d6 P! d% N# d& m k1，壽命，目前德國貨，客戶在用中節拍78秒，壽命30個月左右，按照26月*30天*24時*60可以得個確切范圍，而且替換并不是因為橡膠問題，是金屬磨損。我們的目前客戶使用在18個月還未替換，至于能到多長時間，需要繼續等等看，節拍36秒。對比同為24小時三班制。
R+ {0 d" F/ @, K& z2，這個結構特點是平行夾緊，漲套接觸內孔面積更大，變普通筒夾和工件之間 的線接觸為面接觸，工件不易變形。當棒料尺寸發生變化時，夾 頭瓣能保持與棒料的平行度。平行夾緊使得棒料“后退”現象最 小化，而且只需更小的拉桿拉力就可以實現與傳統夾頭相同的夾 緊能力。后拉式設計，也就是漲套后移，帶動工件后靠，端面更 貼合定位。
. g" V* S4 Y8 u( ^& c, d% ~彈性槽之間用硫化硅橡膠連接，可以與工件配合做到大間隙， 擁有比標稱尺寸±0.5mm 的夾緊范圍，在這個范圍內適應棒料尺 寸變化而不需要更換筒夾。適應機械手，不怕空拉報廢漲套。橡膠吸振，這個也很重要。
跟彈簧漲套的區別大致如此。
其他的還是在做難度高的工件時對比實際效果吧。
作者: davids9722210 時間: 2016-5-29 18:13
, N% h1 w+ r) o) N/ ^. p這個東西夾緊力應該比彈簧夾頭小，夾持棒料好像有點大材小用了，而且不適合重切削。你說的兩個節拍不一樣，你們的客戶應該用德國的做的和你們的不是同一個產品，我說的100萬次的壽命應該是穩定保持在1絲同軸度以內。你們18個月的同軸度是多少？用你們的夾頭作的那個零件的精度要求是多少？德國的那個夾頭壞了后用你們的代替沒？他們的那個漲套和靠山估計至少要3000-5000元/副吧？我估計你們的整套卡盤也就5000-10000萬人民幣，客戶應該可以考慮替換整套卡盤吧，還是可以省不少錢啊？如果你們精度能夠確保的話。! l* L5 Z0 a0 B/ L) ?) w
4 {1 a2 g* z' }3 w
作者: 內漲及外夾夾具 時間: 2016-5-29 18:21
6 F6 y7 ^# G& r. d2 L
您對這類夾具了解的還是很有限。) E8 e. [2 h' w" s# o' c- T
以后有機會了，針對具體產品具體要求再溝通吧。
作者: davids9722210 時間: 2016-5-29 18:29
8 K1 l% V7 b" J/ U我沒接觸過國產的，我感覺你們要確定保持在1絲的精度，然后壽命超過12個月保質期是有難度的。為什么我說那個靠山很重要，因為更換產品的時候靠山和漲套藥一起更換的，靠山和漲套是裝配關系，不是一體的，這個精度保持性比定心的精度保持性可能更難。* S n3 Q7 [1 ~5 M
作者: panyuhao 時間: 2016-5-29 20:16
謝謝樓主，給份資料470643108@qq.com
作者: 畏懼孤單 時間: 2016-5-29 21:51
謝謝樓主，給份資料 wangzhen_2006@126.com
作者: 內漲及外夾夾具 時間: 2016-5-29 22:23
0 J# l% d! p3 n1 P+ N7 d
靠山我們給德國配套的，三年沒任何問題。無論工件是鍛件還是鑄件。這種夾具損耗品只是漲套。德國的漲套是金屬磨損。我們的現在擔心的是橡膠，工藝及配方，因為目前使用上不到24個月，且也沒出問題。只能等等看改進方向在哪里了。
作者: 內漲及外夾夾具 時間: 2016-5-30 21:21
0 c1 m0 x; I# k) \! Z A已發 V8 z, B) p6 ]; b) R
作者: 內漲及外夾夾具 時間: 2016-5-30 21:21
$ {, i0 o* R+ D8 ]+ U/ Y/ f已發4 K% T. {) v, o5 T- v2 t
作者: sznjzy 時間: 2016-5-30 21:34
樓主，資料發我一份謝謝sizhuang80@126.com
作者: long_wzq 時間: 2016-5-31 20:54
為什么資料不放上來，讓人下載呢，一個個發不是麻煩么?$ n- O* G& L4 X; z% F8 T0 |
作者: chenguangxi 時間: 2016-5-31 21:26
371655164@qq.com 謝謝
作者: yuyaibo 時間: 2016-5-31 22:39
樓主把資料共享一下豈不是更好？還有樓主是哪個廠家
作者: 內漲及外夾夾具 時間: 2016-6-1 09:35
論壇怎么共享剛摸索出來。這個夾具是我們公司自己做的。我把微信公眾號附上，這樣也省的下載了。) ^" B" J( C' R! G) Z O4 N
作者: 蒂波卡湖 時間: 2016-6-1 10:28
資料發我一份，356508921@qq.com 謝謝
作者: huaguren 時間: 2017-1-10 15:50
# {3 F) a3 n% B; e0 I
能不能發我一份資料，謝謝158569732@qq.com' K z1 Z. F4 J
作者: 內漲及外夾夾具 時間: 2017-2-7 16:56
