標題: 后拉式車削夾具系列（內漲，外夾，浮動，端壓夾具） [打印本頁]
作者: 內漲及外夾夾具 時間: 2017-2-7 16:41
標題: 后拉式車削夾具系列（內漲，外夾，浮動，端壓夾具）
3 b$ F1 q2 G9 ~ s3 K" n. o3 A3 t! _

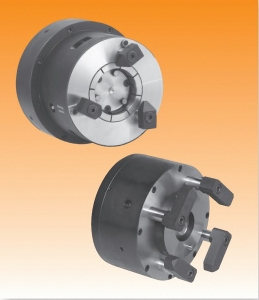

外夾夾具采用后拉式平行夾緊結構，與工件更多的夾緊接觸，后拉結構也糾正了工件放置的一些偏差。
在一定尺寸范圍內，更換同類型產品，只需更換靠山及夾套即可，減少因產品更換原因產生的經濟成本。
夾具標配機床通用接口，可以直接使用原配拉桿。
夾具本體標配氣密檢測氣孔，可隨時增加氣密檢測功能。
可選配中心吹氣的功能,以實現在加工過程中持續吹氣，
氣流螺旋吹屑，獲得更高的內孔加工質量。
1， 從10-130mm只有5個本體即可通用。
2， 后拉結構使工件更好的貼合定位面。
3， 夾具標配氣檢孔，隨時可以擴展氣密檢測功能。
4， 軸向跳動精度0.01-0.02以內（型號差異）。
5， 可選中心吹氣功能，邊加工邊排屑，獲得更好的加工質量。
6， 夾套和定位塊可定制，同一夾具本體共通互換。
可以在外夾基型上擴展使用范圍。3 P/ J Q ^$ c9 r" u
3 ]2 F/ k: r) E; q& g) F. f2 _

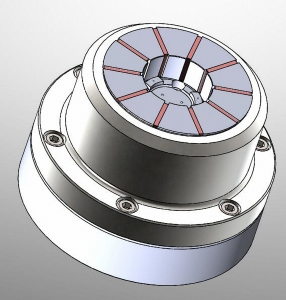

0 \. s& ?! @0 e! d& V4 h& d$ W. C后拉式內漲夾具結構為，心軸固定，后拉漲套平行漲緊的結構使得工件隨著漲套一起后移，更好的貼合定位面，從而獲得更好的加工質量。
1， 從10-100mm只有8個本體即可通用。
2， 心軸固定，工件通過漲套的后拉更好的貼合定位面。
3， 夾具標配氣檢孔，隨時可以擴展氣密檢測功能。
4， 軸向跳動精度0.01以內，徑向跳動0.005mm以內。
5， 兼容德國Hainbuch漲套。
6， 漲套和定位塊可定制，同一夾具本體共通互換。
3 W' q0 U8 z' f4 c: ? v

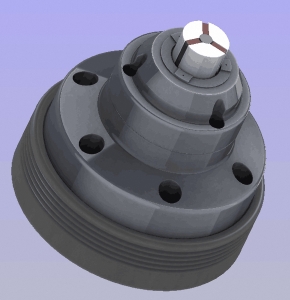

外徑全圓接觸性定位，然后端面壓緊。
8 @' T" M9 f& a6 J) C適用于易變形件，減少工件變形，獲得更高的加工精度。
* I4 M( p! I2 k. n0 j8 t; P
* w/ k r5 D" S6 I' v! F
7 ~2 z7 h# T! ]2 H' k" m0 A
作者: 內漲及外夾夾具 時間: 2017-2-7 16:43
夾具樣冊如附件
作者: zzzx000321 時間: 2017-2-7 20:01
這樣夾持有些物件比較合適
作者: 未來第一站 時間: 2017-2-7 21:39
專業銷售。
作者: 內漲及外夾夾具 時間: 2017-2-8 09:20
% O! U3 [+ J- v" p/ ^- } y5 N# Q有技術問題的話發出來，大家再聊技術。
7 N7 O' j }( s. V% r9 ^& ]7 K" f# M( `4 b$ {
作者: 內漲及外夾夾具 時間: 2017-2-8 09:28
+ m. Y, O) ]4 {
是的，內漲的做到自制漲套和瀚博格通用；外夾的原理一樣，也都后拉平行收縮，里面結構不同。- [" z- @0 G4 j9 K% s' P" p
作者: 從小做起 時間: 2017-2-8 14:18
可能會用到，樓主可否把產品資料發上來？
作者: 韓寒11 時間: 2017-2-8 14:19
" {$ k0 C: g* S+ N; X夾頭縫隙之間的膠皮多長時間老化，沒有彈性
: N1 @1 F' K" c0 L- Y4 _9 t4 d; U
作者: 內漲及外夾夾具 時間: 2017-2-8 16:27
( z3 i3 Q U2 p$ ~% K2 P/ ~干切削狀況，目前客戶用的久的只有將近兩年；鍛件之類需要切削液的目前是我們的短板，這個也是與hainbuch通用互換的原因，估計到2017年底，我們可以有個能拿得出手的產品出來。
% g4 S" {+ d! Z( f+ y$ [# _
作者: 內漲及外夾夾具 時間: 2017-2-8 16:28
- o* i( M+ }' P; x( w
給個郵箱，我把樣冊發給你
# M$ W. i2 s* M' ]& f- b: I. J
作者: 韓寒11 時間: 2017-2-8 20:03
( z* k G6 l# `. f3 y. u
橡膠的材質是不停研發的結果，短期內也難有突破
作者: luochen922 時間: 2017-2-8 21:14
加工中心上應該也能用到
作者: 拖鞋 時間: 2017-2-8 22:55
411608077@qq.com順便給個聯系方式
作者: 內漲及外夾夾具 時間: 2017-2-9 08:25
1 r& M. L V, P& p3 ?, A' B( y6 j
已發
作者: 從小做起 時間: 2017-2-17 17:58
5 L, H: w) \& [/ j- g, k89360035@qq.com，謝謝！
. |. V% s, _- e6 m6 x
作者: 內漲及外夾夾具 時間: 2017-2-20 12:41
8 v$ B4 S/ g1 o2 H" |% {
已發送。謝謝!
- l6 w, G9 m h! @5 x
作者: 半兮山人 時間: 2017-2-21 15:07
1640096420@qq.com 夾具樣冊一份，謝謝樓主
作者: 內漲及外夾夾具 時間: 2017-2-21 15:14
% H3 t/ m: L1 e7 N [已發送，謝謝！
作者: xusenlin61 時間: 2017-2-28 21:44
圖冊來一份謝謝"1479151934@qq.com"( S2 [# ]; E) d, W1 G' Z
; x' h& [3 ~0 M& M. W
作者: 龍口sjb 時間: 2017-3-4 14:50
277842318@qq.com,發一份，謝謝。合適我們加工的零件，不知道價格怎么樣
作者: 龍融 時間: 2017-3-4 17:00
811703248@qq.com
作者: 內漲及外夾夾具 時間: 2017-3-6 08:59
' g, a3 B; \, C4 k) F- i: R9 u$ H
發過去了，這幾天展會沒上論壇
作者: b112979831 時間: 2017-3-15 09:08
作者: 北方lck 時間: 2017-3-16 17:20
) ]7 }8 ^: F5 X0 t2 ~專業人士！6 h) M8 z7 d2 N9 [/ X
作者: 快樂-哈哈哈 時間: 2017-5-19 11:56
飄過
作者: hawwtrain 時間: 2017-5-20 20:07
hawwtrain@vip.qq.com 求樣本 謝謝~
作者: 內漲及外夾夾具 時間: 2017-5-21 19:19
* M+ u$ S5 `. q3 ?! l5 f
已發，有問題再溝通2 s; |% C) T/ H* m2 b( [
作者: gufk 時間: 2017-5-23 10:33
51648364@qq.com夾具樣冊來一份
作者: 內漲及外夾夾具 時間: 2017-5-24 05:39
# t9 \- k P% l% X: H/ g, o# ^9 E5 k發過了。有問題再溝通哈1 b: k, A2 t& x
作者: xue4335 時間: 2017-5-24 10:08
158952555@qq.com 4 [" @3 j5 ?2 j$ S: @3 r
樣本來一份，謝謝
作者: xue4335 時間: 2017-6-2 15:03
, S+ c0 X l& _ s6 A9 ]: l% J158952555@qq.com
5 `/ y: ?3 N- H, t) C7 o$ K1 f樣本來一份，謝謝. {. L! K! [6 O, d# s" }4 D5 f
聯系方式也發一下吧
+ z3 D; _8 d) B有這方面的需求
作者: 內漲及外夾夾具 時間: 2017-6-5 08:05
2 V) [% D( U; E已發送、
" ?3 f6 q) P* e: b# ~# z
作者: 內漲及外夾夾具 時間: 2017-6-5 08:05
4 E" _7 R' H/ y# }. E' d3 _
已發，我加你QQ了，請同意下/ u5 F; Y6 `, Q6 F
作者: hqp19770827 時間: 2017-6-6 18:16
% n# Y1 e8 O- a: x* O4 o3 C
薄壁工件可以加工嗎，圓柱度？
作者: 內漲及外夾夾具 時間: 2017-6-6 21:45
v5 U5 n/ }4 j9 Z6 E' l9 o. w
薄壁件做了很多，采用的方式也很多，具體需要看到工件圖紙再推薦具體方式。9 [9 e6 l3 b- }6 B, d1 \
作者: 明天，_wlt25 時間: 2017-6-15 23:30
樓主能給發一份嗎？1129016251@qq.com謝謝
作者: 來自北方的狼 時間: 2017-6-16 08:38
6 O8 O M% S$ U& P& e% Y, V" v- x
214175921@qq.com$ v! a/ u3 Z1 q; d2 E9 I+ F
作者: 內漲及外夾夾具 時間: 2017-6-20 17:14
* N' S" m$ `1 f9 s' {8 h+ v已發送。+ G8 w% e' V: r, ^
作者: freeteadhy 時間: 2017-6-22 11:24
漲知識了，謝謝分享，支持
作者: hqp19770827 時間: 2017-6-28 00:00
7 A2 c Z' X( O( {4 k電話：18012494662（胡清平）) G: e. `- R* Z+ o0 e
郵箱：915603211@qq.com
$ X8 a3 y0 K% T( [4 O/ x
作者: 知足常_FL2gL 時間: 2017-6-28 21:54
對于軸套來說車加工第二道切削后底用內漲較好
作者: 內漲及外夾夾具 時間: 2017-7-3 09:49
9 z6 ^1 h( Y1 y
內漲對孔的加工質量是有要求的，孔的圓度做不好，內漲再加工外徑，圓度也得不到改善
作者: 來自北方的狼 時間: 2017-12-14 08:28
3 o$ k9 P5 x/ V+ O. h/ q ^6 @ I
謝謝9 `. j9 R' Y) [
作者: 江洋大浪 時間: 2018-1-5 21:44
可以發給我一份嗎？一直不明白通氣的接頭如何邊旋轉邊密封的。jiangyangdalang@163.com
作者: jack_zhu 時間: 2021-11-6 16:14
# o, ?+ f1 c2 _2 c你好，我目前采用的是后拉式車削夾具，但工件取出比較困難，能否加個聯系方式？8 T' W1 M: I. _" U+ B" j
