標題: 猜猜看這個零件的斜面是如何加工的 [打印本頁]
作者: 韓寒11    時間: 2017-7-21 22:04
標題: 猜猜看這個零件的斜面是如何加工的
最近同事加工了一個零件，偏心的，大家猜猜看這個零件是怎么加工的，尤其是斜面
" {3 O, @& Z+ Z& V- i9 O[attach]428541[/attach]
1 A4 |  J0 Z4 g9 G[attach]428542[/attach]) H" E4 \" z$ z; L4 V9 g
[attach]428543[/attach]) ?$ D$ v# c7 |) s
[attach]428544[/attach]
+ k7 U( A7 K! q4 \/ u/ r9 P* V. r
作者: 忠平    時間: 2017-7-21 22:29
四爪
作者: 702736    時間: 2017-7-22 07:52
是圓錐面?
作者: 李迎398048991    時間: 2017-7-22 08:30
偏心車床工裝，直接車刀拉出來的
作者: zah977    時間: 2017-7-22 08:36
就是車出來的
作者: 所羅門_x    時間: 2017-7-22 08:59
車出來的，和大園同心
作者: 魍者歸來    時間: 2017-7-22 09:06
車
作者: 正在連接...    時間: 2017-7-22 10:13
這東西三個偏心，車床夾具好好想想了
作者: 簡雨    時間: 2017-7-22 11:10
偏心車小軸，圓錐面應該是銑出來的，好像有接刀垠。
作者: 飄雨_VYsg7    時間: 2017-7-22 15:02
像干曲軸那么干唄
作者: 面壁深功    時間: 2017-7-22 15:05
同心圓車出斜面后，再完成偏心
作者: albert.tang    時間: 2017-7-22 15:29
加工中心干個斜面不是難事。
作者: 詹姆斯007    時間: 2017-7-22 21:04
圓錐面與下端圓柱面同心，車出來的。
7 S5 c3 T- f4 e- H7 Q
作者: 狙擊手    時間: 2017-7-22 22:20

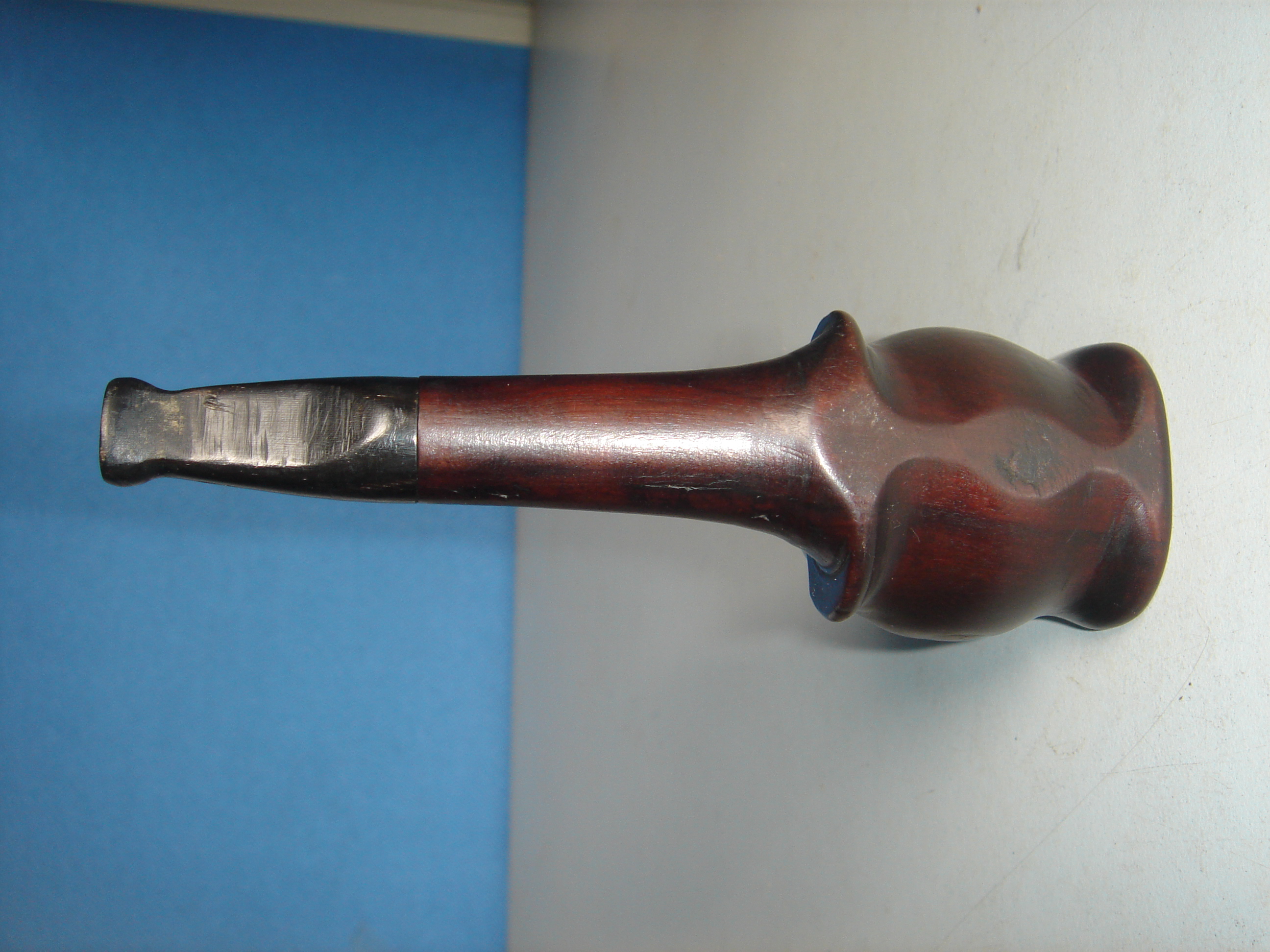

參見我2005年做的煙斗。
作者: 韓寒11    時間: 2017-7-22 23:08
忠平 發表于 2017-7-21 22:29
7 a2 ]9 v2 M7 a$ [$ J四爪
- g% \* t/ E* |: e7 C, y
偏心車削# L4 M! I* M) _" \6 L5 u8 j
作者: 韓寒11    時間: 2017-7-22 23:08
702736 發表于 2017-7-22 07:52
4 |( |9 f3 A9 Z- C/ g是圓錐面?
3 @% n: q* R( O/ E
是的啊，圓錐面
) ~; L" M9 \! e& Y2 Q
作者: 狙擊手    時間: 2017-7-22 23:14
韓寒11 發表于 2017-7-22 23:08. k2 X& S+ y  L
是的啊，圓錐面

% F- l* H# A4 y; l) t* o是圓弧面吧？9 k( {; E* u' ^9 ]% u' [) P3 \
作者: 韓寒11    時間: 2017-7-23 11:55
簡雨 發表于 2017-7-22 11:10, T# e% _' }) j5 z; L4 m8 H. Z* }& N
偏心車小軸，圓錐面應該是銑出來的，好像有接刀垠。
% q. U8 N; f% g- E. W: y
是車須出來的哦
1 _% x! r" p& p; s- T
作者: 韓寒11    時間: 2017-7-23 11:56
詹姆斯007 發表于 2017-7-22 21:04
& |# C9 L' B, r& g" }! Z) H1 x圓錐面與下端圓柱面同心，車出來的。

) E! o. E# ~! k' K3 @  r高手，看的準確; _: T6 E+ d6 L. Z- g
作者: 開心18    時間: 2017-7-24 09:49
最叼不過車，還能是什么
8 r5 H. x* o% t- t$ y& h
作者: 淡然    時間: 2017-7-24 10:30
現在的加工中心強大，什么面都能加工出來。
作者: 韓寒11    時間: 2017-7-24 19:03
淡然 發表于 2017-7-24 10:306 K3 l8 u: o+ D9 {
現在的加工中心強大，什么面都能加工出來。

7 q" q+ U. }/ j8 J  G對啊，在不考慮成本的情況下，確實是什么形狀的零件都可以加工的
作者: 韓寒11    時間: 2017-7-24 19:05
面壁深功 發表于 2017-7-22 15:05
/ s% z+ S' J/ u$ [* k7 I4 B: Q5 q同心圓車出斜面后，再完成偏心

$ L2 b8 f2 }# D+ p6 Y+ ]是的，先車出斜面，然后再車出偏心
: @  w( z7 ^: j: Y
作者: 韓寒11    時間: 2017-7-24 19:06
albert.tang 發表于 2017-7-22 15:29
: ~( V% u) W1 p6 |, L/ H加工中心干個斜面不是難事。

& P* h" k( w9 _# _5 E: Q不是難事，但是需要考慮加工效率和成本& E  z; {# h9 v+ O, ~& o" u, e9 c* g' E) y
作者: 韓寒11    時間: 2017-7-24 19:07
狙擊手 發表于 2017-7-22 22:20
3 b4 J6 U! I; g. g2 a& ^! q% ?+ v參見我2005年做的煙斗。
  y; w7 P  m8 P  I$ M1 P  @
老大，直接轉個地址多好4 \" v% Y# f# t$ ]
作者: koop_00818    時間: 2017-7-25 14:24
只要是個專業車工，應該都會做的，只是工藝略有不同
作者: ly854128475    時間: 2017-7-25 16:00
焊上去，在偏心車，或者一根整的偏心夾具必須要準
作者: 涂紅宇    時間: 2017-7-25 22:21
留名
作者: 小吳123456    時間: 2017-7-26 00:03
挺復雜的! H6 a8 c5 \& `" J3 F, ^9 M
作者: 韓寒11    時間: 2017-7-26 12:24
koop_00818 發表于 2017-7-25 14:243 i/ j2 M0 J- w2 ?
只要是個專業車工，應該都會做的，只是工藝略有不同
0 ?0 H7 L1 h: U2 u  f
工藝不同，加工的精度就會有不同的2 T  b" P7 H1 v) S3 [
作者: 韓寒11    時間: 2017-7-26 12:25
ly854128475 發表于 2017-7-25 16:00
% y( X6 u% y; L- q焊上去，在偏心車，或者一根整的偏心夾具必須要準

, [4 V9 g6 b3 l0 ]& [! h% O$ m焊接的話，會有應力的，焊點也會有硬層，傷刀的% G9 N5 ?3 @4 [5 ~* v- ?+ F# c7 ^
作者: 不必太在意yyl    時間: 2017-7-26 15:33
[attach]428921[/attach]
4 }( d: p: C, f, R  |9 S
作者: 維01    時間: 2017-7-26 15:41
我感覺像先車一個斜面 然后再銑
作者: cty513    時間: 2017-7-26 16:10
學習了1 ?' E% [& C3 T
作者: 狙擊手    時間: 2017-7-26 18:40
韓寒11 發表于 2017-7-24 19:07
5 f: ]  n0 _) n  l老大，直接轉個地址多好

: c1 T) L0 X) ]$ l: E$ _+ M3 A9 V0 P( @- \7 ?- i- D- A  k. v
作者: 韓寒11    時間: 2017-7-26 20:18
yinzou 發表于 2017-7-26 19:04
" B" W9 J; Z4 B7 Z3 k+ z這樣的工件做精密零件的，有數控車床和加工中心的都可以做起來的，不是難事，做個夾具，在加工中心上做好， ...

1 v: z6 T5 ]* D7 Q) @; l車床做的話，比較經濟些' }3 {; h  o& q, B* H% H" d& ^
作者: 韓寒11    時間: 2017-7-26 20:19
狙擊手 發表于 2017-7-26 18:40
& M9 U7 D9 q& z( {
偏心的煙斗，紅木做的？
& {! r: s% y/ X) _: J3 j
作者: 打造經_tF03P    時間: 2017-8-25 14:37
看著是偏心夾好車出來的。
作者: 韓寒11    時間: 2017-8-25 22:34
打造經_tF03P 發表于 2017-8-25 14:37# P# K% b6 K9 x
看著是偏心夾好車出來的。
: T. O6 Q4 |! }# m! d' W- i  E
可以偏心夾持然后車削的
/ ^7 g7 X$ `/ t4 f6 N' Y
作者: 南天橫翼    時間: 2017-8-26 09:32
有夾具，車就完成了，沒夾具，自己設計個。
作者: 韓寒11    時間: 2017-8-26 11:36
南天橫翼 發表于 2017-8-26 09:32
! ~# N$ \0 c( z- l9 c: E1 b& d# _有夾具，車就完成了，沒夾具，自己設計個。
3 f# Q. z1 |  p- x
偏心加工使用四爪卡盤
作者: loe丶    時間: 2017-9-12 00:19
路過學習了
作者: 7711115    時間: 2017-9-12 11:14
新手問一下 那在車床上的話編程怎么編 最近在做曲軸，但是面都是平的 沒做過這種曲面。
作者: 韓寒11    時間: 2017-9-12 20:21
7711115 發表于 2017-9-12 11:14
. e3 w0 d6 d6 P4 x! Q" y! E4 V新手問一下 那在車床上的話編程怎么編 最近在做曲軸，但是面都是平的 沒做過這種曲面。
" R1 T$ K% F' h$ d
車床編程的話用XZ平面來編程，車銑復合的話，就需要選擇合適的加工平面4 h3 Z2 i7 p5 j; [8 m6 F
作者: 7711115    時間: 2017-9-13 08:29
韓寒11 發表于 2017-9-12 20:21$ @8 [7 \9 R( g1 m9 E9 ]
車床編程的話用XZ平面來編程，車銑復合的話，就需要選擇合適的加工平面

2 p$ p4 N4 z2 z走個G03嗎？
作者: 韓寒11    時間: 2017-9-13 20:33
7711115 發表于 2017-9-13 08:29' V! H/ G5 M1 d2 T
走個G03嗎？

  w5 L& P! R2 WG16，G17，G18，G19,平面的選擇
$ p" b2 ^! ^3 z* c3 l* V7 O2 ~) \
作者: UCHIHASASUKE    時間: 2017-9-14 15:39
不是有五軸加工中心的嗎？
作者: 韓寒11    時間: 2017-9-14 22:26
UCHIHASASUKE 發表于 2017-9-14 15:39- b$ c# E0 A! z! K+ I& w+ Q
不是有五軸加工中心的嗎？

% F, U; V$ S, y& I2 R9 u1 K! W1 M1 ~可以啊，不過成本很高的6 `% ]. S! b6 m
作者: 7711115    時間: 2017-9-15 08:37
韓寒11 發表于 2017-9-13 20:33" L# A3 X( p: j6 ?
G16，G17，G18，G19,平面的選擇
2 P, G8 w! L# y% T0 m. v) [
看來還有很多要學的東西
) o8 l. {2 f' S' A$ P
作者: 東邪2007    時間: 2017-9-15 11:40
應該是車出來的
作者: 韓寒11    時間: 2017-9-15 14:13
東邪2007 發表于 2017-9-15 11:40
' b6 {9 q1 r. D5 M應該是車出來的
+ k1 |  V. _4 h$ v! }, V" X6 o( k
確實是車削出來的: _$ ~0 {8 X3 y% C; ?- L( e
作者: WO7608889    時間: 2017-9-16 11:08
學習
作者: 小小師傅    時間: 2017-9-17 17:36
車神？
作者: 韓寒11    時間: 2017-9-18 15:06
小小師傅 發表于 2017-9-17 17:36  {5 ]- F0 V' ]! j* y
車神？
5 I4 b$ o3 }% Y' O) u9 e, b" m) I
不一定非得車，銑削也可以的，不過會麻煩一點
$ R( h% b: H- N' v7 J* j* ~6 {* N* J  b. f
作者: mengm    時間: 2017-9-18 15:15
做個偏心夾具就可以了
作者: 韓寒11    時間: 2017-9-18 15:21
mengm 發表于 2017-9-18 15:153 u7 N) b) a4 j& S+ N
做個偏心夾具就可以了

$ c7 e$ d1 ~( ?' H# ~9 `0 n是的，做個偏心夾具就可以啦
* y) I+ D2 ~3 Z- R
作者: 15189233149    時間: 2017-9-18 22:08
車銑復合加工中心。
$ [1 x' ?7 L- X/ Y
作者: 韓寒11    時間: 2017-9-19 16:54
15189233149 發表于 2017-9-18 22:08
% }; R9 g3 [* O& P* k8 U, @車銑復合加工中心。

! `; v% v1 i% Z0 a' m車銑復合是能便捷一點，快一點，不需要二次裝夾了
作者: 藍星121    時間: 2017-9-20 09:27
臺階斜面應該是車削出來的。
作者: 韓寒11    時間: 2017-9-20 20:11
藍星121 發表于 2017-9-20 09:27
& q; q) s7 P# z3 A9 H% _2 O! `臺階斜面應該是車削出來的。
( m* S! [* O1 f) l* W# ^. ]* T/ T1 ^4 x
確實是車削加工出來的臺階斜面& ]% P5 v6 W2 b
作者: 曉夏2019    時間: 2019-7-12 22:02
車出來的。不奇怪好吧
作者: 小平平同志    時間: 2019-7-21 20:12
車床
