標題: 直徑0.01mm的鉆頭，你們見過嗎？ [打印本頁]
作者: xiaobing86203    時間: 2017-8-18 20:02
標題: 直徑0.01mm的鉆頭，你們見過嗎？
作為機械人
車間里走一趟
打孔工序都像個影子一樣的存在
太熟悉了
7 _. c! `4 j- T/ g
說起鉆頭
微鉆其實是挺有意思的一個話題
記得前幾天咱們分享過一個肯納的GOdrill微鉆
1.5mm的直徑，人家還帶內冷
不得不令人稱奇
: M: Z" x6 H% W$ w. L! l
其實在手機、鐘表等行業
精密的小孔加工
微鉆還是用的蠻多的
比如下面這個是直徑0.25mm的鉆頭
% _; E: [1 t& t, O" U+ X7 H
下面這個更牛掰了
最細0.1mm鉆頭，
視頻出現最細的是0.5mm的
應該是0.1mm的展示效果不明顯吧
" r. @7 U8 X; S
估計文章到這里
壓根都引不起專業人士的興趣
畢竟制造業待長了
車間里的切削液都能聞出來是否有問題
這些鉆頭其實都玩過
不新鮮、不稀奇
但是
下面這個鉆頭你見過嗎

; r# c' x, O4 w2 v7 h2 [6 ?" @0 K; S
7 d+ q4 N/ F& L2 o; k/ ~* u/ h6 a

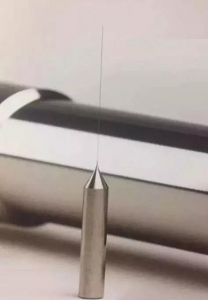

這是來自金屬加工雜志社的一張圖片
據作者被解放的蔣哥透漏
這是一個直徑0.01mm
長度不詳（作者否定了之前的10cm說法）的鉆頭
這個鉆頭來自一家日本企業
這家企業0.01mm鉆頭是有常備庫存的

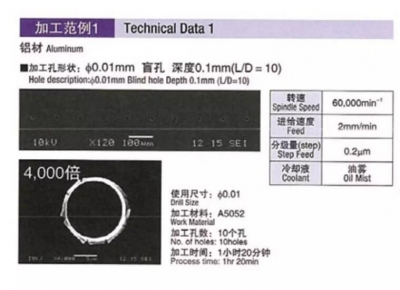

下圖是其加工參數、工件材料、加工出的盲孔
2 w1 S( n: d/ e2 M+ J4 I6 d
5 E/ _# v) }6 T4 V( B7 t' U

* |3 U9 H/ B' G+ s: I
8 x8 ~0 q4 H0 P6 H1 _" @
突然思緒有點凌亂
大家見過這樣的鉆頭嗎
你們平時用的極限微鉆都能達到多少
3 V: E) d/ w; M7 H/ V& t3 ]- K* g( r
, e, L% }0 z$ v8 _: u; L

3 j9 K3 A  w5 Z* B2 P
作者: 韓寒11    時間: 2017-8-18 20:36
這種鉆頭太細了，工廠沒用過，也沒遇到過這樣的工件
作者: xu000000    時間: 2017-8-18 21:00
20絲以下的孔,電火花加工的效率、精度更有優勢。這么細的鉆頭沒啥用的。
作者: 張曉剛zxg    時間: 2017-8-18 21:48
菜鳥學習了
作者: 蘇州裝配工    時間: 2017-8-18 22:04
這鉆頭配的主軸也很牛逼吧，轉速慢了不行吧，跳動大了也不行
作者: koop_00818    時間: 2017-8-19 07:10
這種鉆頭沒什么實用價值，更多的是一種標榜作用
作者: 1074433872@qq.c    時間: 2017-8-19 08:12
見過φ0.15的 鉆尼龍板治具上的氣孔
作者: UCHIHASASUKE    時間: 2017-8-19 08:12
蘇州裝配工 發表于 2017-8-18 22:04
3 F* i6 _3 a# V( k( {( Q2 }* o這鉆頭配的主軸也很牛逼吧，轉速慢了不行吧，跳動大了也不行

, m8 R4 x$ e  B; D1 L! y- A5 G轉速5萬以上，主軸跳動80納米，做醫療設施的. r& b2 l* r! p6 W  }4 i
作者: 湘湖旁邊    時間: 2017-8-19 08:32
戴放大鏡干活嗎
作者: 動靜之機    時間: 2017-8-19 08:35
上周聽我方工程師說，我們設計的0.09mm鉆頭的磨床，已經可以銷售了。。。
作者: ailaodao    時間: 2017-8-19 08:46
xu000000 發表于 2017-8-18 21:00; S9 k$ r6 B' ]8 w! p
20絲以下的孔,電火花加工的效率、精度更有優勢。這么細的鉆頭沒啥用的。
! @2 p$ o" B" }3 w* k9 ?: K
0.01孔 別說放電了 就是激光都超級困難  微徑鉆頭本就是非常規加工的刀具，不能直接武斷的就判定沒有用途。
; @2 M! P: N! ?& _% R; D
作者: 淡然    時間: 2017-8-19 09:11
這么細，用在什么特殊的領域呢？
作者: 趙玉超    時間: 2017-8-19 09:42
學習了! D0 ~- s9 v) c1 M9 h2 C
作者: vistra    時間: 2017-8-19 09:51
看看, p2 B: `; C/ A( i$ b
作者: 面壁深功    時間: 2017-8-19 10:15
我新手磨過直徑0。35的扁鉆。
作者: 蝦兵蟹將    時間: 2017-8-19 10:52
線路板 鉆孔車間待過，里邊好像最細的是0.15MM的鉆頭  都是專用的 磨削在放大鏡下用專業的磨刀機磨刃
' @; O$ ~! [8 `9 ~鉆的好像是軟板（銅箔），當時開的是日立的機子 氣動夾嘴（08年的時候了）+ r1 ^0 d8 n. ~+ _2 b) @5 X1 v
這種鉆頭針對特殊行業的
作者: 漂泊的風    時間: 2017-8-19 17:21
本帖最后由 漂泊的風 于 2017-8-19 17:38 編輯
( t* P& g+ a5 E' O, P3 n$ m! F% Q/ R/ }, W( B$ z' K
見過最小的是PCB鉆孔機上用的0.1的，以前開過日立的鉆孔機，用0.1鉆頭的時候轉速調到20W轉,用的最多的是0.2的鉆頭,當時大族機只能鉆到0.2的孔,而且聲音 較大。
作者: cxs1140    時間: 2017-8-19 18:54
這樣的鉆頭對設備要求也要非常高啊
作者: 狙擊手    時間: 2017-8-20 08:05
摘錄不完整。蔣哥發的是我們?nèi)汗艿挠懻摚抑苯犹岢鲞@是宣傳用制造品。實用的應是0.03mm，短刃。% O" @& e3 w! \1 C
前幾年與同事討論最小鉆頭，我記得樣本上是0.05，1.5mm長，線路板用的。同事當時是不信，第二天我拿樣本給大家確認了一下。3 r3 t1 z7 l5 {6 ]' @
使用要加增速器，有三萬和五萬轉的，現在好像有八萬轉的了。
作者: 周愈_yOb3F    時間: 2017-8-20 08:33
樓主說的那張圖的鉆頭直徑在0.15以上，0.01的直徑拍照只能看到反光，而且微鉆頭擺放應該是倒過來放在夾具里，我司用過0.05的鉆頭，日本的，加工設備也是日本的，轉速在6W轉，最高可以達到12W，基本上沒有用過這么高的轉速，深度與孔徑比是10:1，精度0.001，最難搞定的是披鋒。
作者: qiedaocai    時間: 2017-8-20 14:49
這么長，自己會不會站著站著就彎了4 ^9 O1 P1 }% B. |
作者: 未來第一站    時間: 2017-8-20 16:41
液壓閥上最小用過0.5的。
作者: Miles_chen    時間: 2017-8-20 20:59
BGA探針治具，經常做0.3mm 鉆頭，torlon材料+高速精雕機~
作者: David_P    時間: 2017-8-21 08:17
這種鉆頭學習了& o; R/ u% C# M  V
作者: 司馬杰    時間: 2017-8-21 08:36
動靜之機 發表于 2017-8-19 08:35
7 d# r3 i, k1 e" ?6 Z: P+ n2 \上周聽我方工程師說，我們設計的0.09mm鉆頭的磨床，已經可以銷售了。。。

0 t% N% U* Y# |( j0 D8 J& \( T% t磨床也能用鉆頭??？
作者: 不是高級工程師    時間: 2017-8-21 10:31
路過，學習。
作者: xpwzj123    時間: 2017-8-21 15:19
菜鳥學習了，很關心是用在什么上面的
作者: 苦逼的戰斗機    時間: 2017-8-21 19:31
我們公司比武 2mm的鉆頭用手鉆
作者: 魚啊飛吧    時間: 2017-8-21 23:33
菜鳥學習了
作者: zhoujd    時間: 2017-8-22 10:10
這個確實很牛
作者: 汪小草000    時間: 2017-8-22 10:12
不明白，為什么0.03mm的塞尺都是軟的，而0.01mm的鉆頭是硬的？
作者: jiangsuwanhua    時間: 2017-8-22 10:21
直徑0.01mm的用的人不多，一般不會要這么高要求的
作者: liunian1987    時間: 2017-8-22 10:45
好奇這樣的鉆頭用在什么零件上？零件是做什么的？
作者: reu8598    時間: 2017-8-22 17:39
菜鳥學習了
作者: 行天下    時間: 2017-8-24 09:33
那些地方一定要用到鉆這么小的孔，有用嗎
作者: 打造經_tF03P    時間: 2017-8-25 11:02
非特殊行業用不到這么小的鉆頭，我只用過0.2mm的鉆頭，住友的，用起來效果還不錯。不銹鋼打孔
作者: 住友刀具BIG    時間: 2017-8-25 16:23
測試過住友0.03的和三菱的0.05的金剛石涂層鉆加工陶瓷 硬脆材料  太小真的難加工
作者: 住友刀具BIG    時間: 2017-8-25 16:26
打造經_tF03P 發表于 2017-8-25 11:02
* m; \6 s! N& q/ ~7 _; H9 D9 M非特殊行業用不到這么小的鉆頭，我只用過0.2mm的鉆頭，住友的，用起來效果還不錯。不銹鋼打孔
! c/ |4 i0 j; g& W6 o# l
MDSS的鉆頭  0.2的* _- o! p( ?* v8 b5 e3 d0 v) m; U* m
作者: 住友刀具BIG    時間: 2017-8-25 16:28
周愈_yOb3F 發表于 2017-8-20 08:337 O3 s6 s" x; d. u3 e: q9 e$ a
樓主說的那張圖的鉆頭直徑在0.15以上，0.01的直徑拍照只能看到反光，而且微鉆頭擺放應該是倒過來放在夾具里 ...
6 D0 `% t; ^3 o+ {3 m: T: M
日本那家的鉆頭  ？; i- f" q! `& M# u0 I  c8 b
作者: sjw1818    時間: 2017-9-14 10:04
我的就是專業做0.1-0.5微孔的，機器我們也有銷售，有需要可以聯系！這個用途還是挺多的，我們一般代工不透鋼光纖頭
作者: 品茶論劍    時間: 2017-9-23 09:18
為什么0.03mm的塞尺都是軟的，而0.01mm的鉆頭是硬的
作者: 品茶論劍    時間: 2017-10-27 19:38
6 W% d" q  F* T4 Q! B& _9 i3 R
這種鉆頭學習了
作者: 許傳偉    時間: 2017-10-28 00:48
品茶論劍 發表于 2017-9-23 09:18
7 f4 D+ Q0 P8 f為什么0.03mm的塞尺都是軟的，而0.01mm的鉆頭是硬的
. w8 n9 v- O9 f1 \3 }( l
因為兩者材料硬度都不一樣！$ A) [8 u1 C; M4 ^3 x
作者: 自覺    時間: 2017-10-28 10:24
用這鉆頭的機床主軸精度得有多高啊！
作者: WO7608889    時間: 2017-10-29 11:00
學習了，不敢想象。沒見過太小的鉆頭，只聽同事說用過0.5的。聽說過0.2的。沒想到現在有這么小的了。
作者: 品茶論劍    時間: 2017-11-21 21:37
我的就是專業做0.1-0.5微孔的，機器我們也有銷售，有需要可以聯系！這個用途還是挺多的，我們一般代工不透鋼光纖頭   6 m# T$ S. d, z' L
, e5 N1 j' ?9 x  ]$ k
: Y& R$ V9 E& H4 B8 m: F& \, n
你是哪的  我有需要打0.15   +- 0.02的孔  粗糙度 0.8 深 0.6  +0.1 -0.02     316 材質& W0 ^4 }. y7 i$ R" s) g3 ^
作者: 周愈_yOb3F    時間: 2017-11-22 09:59
品茶論劍 發表于 2017-11-21 21:37
! T; ^! Z  E4 D我的就是專業做0.1-0.5微孔的，機器我們也有銷售，有需要可以聯系！這個用途還是挺多的，我們一般代工不透 ...
7 {9 W9 t% x7 b5 c* d9 |6 I. i; f
我司專業微孔加工0.02-0.3，有興趣可以聯系，13423103906% p# L" r' n3 f6 E4 {4 h7 ~3 q
作者: 76398769    時間: 2017-11-22 10:06
長徑比是10，圖片看起來夸張了，實際孔徑0.01，也就是說長度只有0.1
作者: wx_shSAssXs    時間: 2017-11-25 12:21
大家好，有需要鋼材的請聯系我，我廠主要生產經營：;熱軋無縫鋼管；冷拔鋼管；精密光亮管；異型鋼管；無縫方矩管電話15964797899（微信）
* J- L* m" D! Z8 L1 @  e5 \* A  ^（大家請加我微信 《我邀請大家進機械群》）
) `" ^) _) E  J. p9 {3 |; b( `3 f
作者: 無聊的疼迅    時間: 2017-11-27 10:48
0.01的鉆頭 是不是摸一下都斷了...
作者: wx_lbY2wG5b    時間: 2018-1-22 10:20
用過0.2的，這么小不敢想
作者: wxagzx    時間: 2022-12-26 16:24
厲害厲害，一般人用不上
作者: xw_f    時間: 2022-12-30 11:28
品茶論劍 發表于 2017-9-23 09:18
& W% z7 K* t2 L' p7 V為什么0.03mm的塞尺都是軟的，而0.01mm的鉆頭是硬的
8 \/ B& [  Z$ I4 Y1 a
高轉速后其狀態就完全是另外一種情況了，
: h. D: {, _0 d; d) f& `9 f
作者: 武漢老虎    時間: 2023-1-8 08:48
激光不知能否鉆孔
