作者: 遠祥 時間: 2018-4-12 09:30
標題: 傳動帶設計技術方案分享與問題點探討
本帖最后由 遠祥 于 2018-4-11 21:21 編輯
在非標自動化中，傳送帶做為物流輸送類設備，想必大家會經常用到；

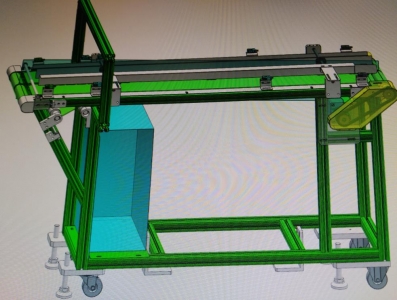

今天要分享和探討的是如圖所示的皮帶式輸送線：
分享的技術方案是皮帶糾偏的措施；在平皮帶輸送機的設計中，糾偏是一個關鍵性的技術，其性能的高低直接影響到運輸能力和皮帶的壽命；而且往往是在整機安裝調試過程中最讓現場人員傷腦筋的一個環節，必須引起足夠的重視。
以上圖傳動帶為例，使用工況為：寬度為80mm，厚度為2mm的平皮帶，在2-3米范圍內輸送，保證皮帶運轉正常，不跑偏；
原因分析：皮帶跑偏的原因歸咎到底，還是因?yàn)楫a(chǎn)生了足夠克服皮帶與滾筒之間摩擦的軸向力。機架扭曲；皮帶質量差，有“喇叭口”，或因?yàn)橘|(zhì)地不均勻造成伸長率有偏差，使得兩側的松緊不一致；滾筒的加工及安裝誤差大；這些現象都會造成皮帶跑偏。
解決方案一：

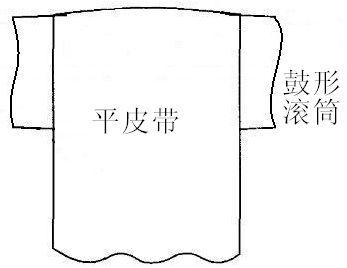

根據平皮帶跑大不跑小的特點，可以將滾輪設計成如圖7-2的鼓形滾筒，中間大兩邊小，可進行自動糾偏；當然不要中凸度不要太大，一般來說錐度的經驗值在1:100左右效果是最好的。如圖：
（出道時師傅教得方案）
解決方案二：

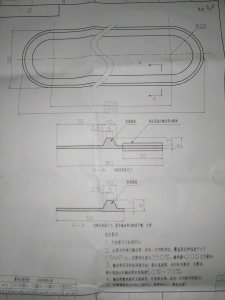

選帶定位筋的皮帶，能夠省下糾偏機構，此方案粗暴簡單，實用方便。如圖：
（現在同事大多使用這種方法，這個圖紙是模版，以后大家出圖時可參考）
友情提醒：輸送機在調整皮帶的時候一定要帶料調整，這樣才能符合實際的使用情況，不然很可能出現空載正常而帶載跑偏的情況。
一波分享完后，大家來動動腦筋，思考問題--
問題探討：

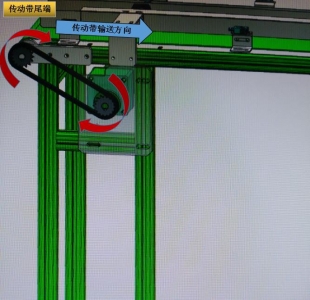

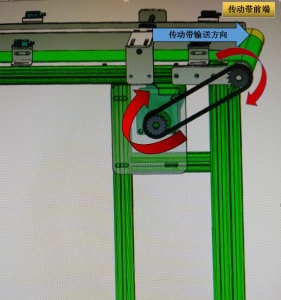

在傳動帶運轉過程中，假設電機始終順時針旋轉，物料往右輸送；在圖A中，如果以此電機安裝得位置為傳動帶前端；那么在圖B中，電機則安裝在傳動帶尾端；那么問題來了：圖A的電機安裝方式與圖B對比，哪一種是正確得？哪一種不合理？為什么？
圖A 圖B
希望大神們能來踴躍發言，體現一下技術水平；或者來吐槽一下，這個問題本來就是無厘頭，毫無道理
（其實這個問題是領導評審我設計方案時提出來得，當時把我給問蒙了
）
作者: 張吞吞 時間: 2018-4-12 09:43
你這個問題也簡單了點吧，一個是拉著皮帶跑，另一個是拖著皮帶跑
作者: 遠祥 時間: 2018-4-12 09:45
大神一語中的
，能再解釋一下，拉著跑和拖著皮帶跑，哪一種不合理？為什么？
作者: 張吞吞 時間: 2018-4-12 09:48
拉著跑，皮帶緊。拖著跑，皮帶松（相對來說）
作者: 林希9527 時間: 2018-4-12 09:48
這種平面帶，受力會產生較大的形變，就算有張緊輪的話，兩面的張進程度也不一樣。
作者: 遠祥 時間: 2018-4-12 09:51
厲害了，確實如此，皮帶當然是越拉越緊才好的～
作者: 張吞吞 時間: 2018-4-12 09:56
多說一句，我從你的截圖來看 沒有看到同步帶的張緊（不是皮帶）
作者: 遠祥 時間: 2018-4-12 09:58
皮帶的漲緊機構在另一端，第一副圖的左側能看到。
作者: 張吞吞 時間: 2018-4-12 10:00
我說的是電機同步帶，需要有張緊的
作者: 遠祥 時間: 2018-4-12 10:01
大神說是這個理兒，這次我用的是防跑偏皮帶，所以漲緊差一些也沒事。
作者: 林希9527 時間: 2018-4-12 10:04
我是菜鳥啊，你這個知識點太基礎了，答不上來不是很尷尬，書白念咯~
作者: 會新 時間: 2018-4-12 10:06
這樣說就有點不明確了吧 圖A 是上皮帶緊下皮帶松（一般采用圖A） 圖B是上皮帶松下皮帶緊（不采用）
作者: 永遠44364 時間: 2018-4-12 10:06
拉著跑，拖著跑，很在理
作者: 遠祥 時間: 2018-4-12 10:08
電機若采用同步帶傳動確實需要漲緊，我們這邊的傳送帶通常采用鏈條傳動，伺服電機才用同步帶。
作者: 遠祥 時間: 2018-4-12 10:10
那說明你書看得認真仔細。
作者: 張吞吞 時間: 2018-4-12 10:11
沒有明確不明確的，沒人會拿皮帶下表面運東西
作者: 張吞吞 時間: 2018-4-12 10:12
恩，那就沒事了
作者: 會新 時間: 2018-4-12 10:16
你確定？？？
作者: 張吞吞 時間: 2018-4-12 10:27
你說說看
作者: 閑來無視 時間: 2018-4-12 10:40
疊樓，樓下的繼續發言
作者: 遠祥 時間: 2018-4-12 10:45
多謝捧場啦～
作者: 會新 時間: 2018-4-12 11:28
我也沒用到過。。。 不排除不可以那樣使用
作者: 冰小帥 時間: 2018-4-12 11:43
個人想法，電機的位置應該不是主要問題，只是A方案在皮帶張力沒調好的時候動力軸的出力效率更好。但是在方案設計的時候應該要考慮物料對皮帶張力的影響，以設定好皮帶張力選定皮帶型號。在場地工況允許的情況下A方案當然是最佳選擇。但是在場地工況不允許的情況下也不要鉆牛角尖，B方案也是可行的只要設計參數計算好。以上獻給一些剛?cè)胄械男值堋?hr noshade size="2" width="100%" color="#808080">
作者: TeaBeauty 時間: 2018-4-12 13:57
個人感覺圖A更合理一些。
作者: 南國之春 時間: 2018-4-12 17:05
你信不信如果不用鼓形滾筒的話，皮帶有再多根導條也不管用。
作者: 小小cb 時間: 2018-4-12 19:10
你看電機安裝板，他有腰孔，這東西可以用來調整電機位置，從而達到張緊的目的
作者: 遠祥 時間: 2018-4-12 19:26
不知道你們鼓形滾筒的機架是怎么做的？我們批量傳送帶都是鋁型材機架，精度比較高，皮帶里面的導條是主要防偏功能，滾筒側邊也有擋板，傳送效果比較好，也不會出現跑偏的異常。
作者: 遠祥 時間: 2018-4-12 19:26
我們領導當時也是這個意思～
作者: 遠祥 時間: 2018-4-12 19:28
不愧是大神，當時我這個疑問，我也咨詢了專業的供應商傳送帶廠家，他們也和你說的一樣。
作者: 有木有 時間: 2018-4-13 08:29
圖A和圖B的輸送線我們目前都有在做，主要是配客戶那邊的機臺用，你裝前面擋到人家的別的機臺就要要求你裝后面，有個專門裝輸送帶的鉗工，基本上裝上稍微調下就OK了
作者: 遠祥 時間: 2018-4-13 09:25
也是這個情況的，裝后面對于鉗工的調試要求更嚴格一些，否則跑多了皮帶就會松～
作者: 正反之間 時間: 2018-4-14 13:15
謝謝分享
作者: a13645775680 時間: 2018-4-14 14:21
電機位置可調就不需要張緊裝置。
作者: 遠祥 時間: 2018-4-14 17:25
鏈條傳動，沒有漲緊問題是不大得。
作者: 遠祥 時間: 2018-4-14 17:26
希望對你得設計有幫助。
作者: cgtry 時間: 2018-4-15 09:39
你這個有點常識的人都知道，大學課程設計都有這方面簡單設計
有精度要求，緊邊傳送！
皮帶機最精髓的是張緊和軟啟動，軟啟動大功率會用到
作者: 遠祥 時間: 2018-4-15 15:35
嗯，是這樣，這類知識點有時不注意會忘記。
作者: 東海fyh126 時間: 2018-4-15 21:44
遇到過，不過是三角帶傳動，位置所限必須推著走，所以皮帶得拉的比較緊。
作者: 遠祥 時間: 2018-4-16 08:18
三角帶一般都是用來做電機動力傳遞的，類似于鏈條；還能當傳送帶用嗎？
作者: 櫻木花道1 時間: 2018-4-16 08:21
皮帶下表面運輸我看到過，光伏的硅片，見到過
作者: 櫻木花道1 時間: 2018-4-16 08:29
(, 下載次數: 34)
上傳
點擊文件名下載附件
下載積分: 威望 -10 點
作者: 會新 時間: 2018-4-16 08:55
只是覺得有可能 竟然真有
作者: shiconglang 時間: 2018-4-16 09:41
帶傳動，緊邊在下，在上的松邊會由于自重略下垂，增大小輪包角，包角越大，傳動越好。
鏈傳動，松邊在下，若松邊在上，松邊下垂量增大后，鏈條與鏈輪卡死。
作者: shiconglang 時間: 2018-4-16 10:32
請教一個同事的回復：參考
1、帶，鏈傳送帶是柔性的，只受拉不受壓；
2、帶，鏈傳送帶的張緊側在松弛一遍，后置動力帶、鏈上邊成松弛變；
3、帶，鏈傳送帶定位精度不高，受力后會延長……，為達到更好的定位精度，動力基本在前
作者: 遠祥 時間: 2018-4-16 12:21
大神歸納的好～
作者: 鷹頭貓 時間: 2018-4-17 11:04
這個正反轉的在鏈條上也有類似要求，緊邊在上
(, 下載次數: 33)
上傳
點擊文件名下載附件
下載積分: 威望 -10 點
作者: _Laughin 時間: 2018-7-26 21:38
不錯，不錯
作者: 子木李 時間: 2018-7-31 14:57
哥們 我現在也在做皮帶機，方便留一個聯系方式交流一下嗎
作者: 小兵0825 時間: 2018-7-31 16:20
學習了
作者: quqi 時間: 2018-7-31 17:55
皮帶拉著跑肯定比推著跑更合理，推著跑很容易打滑。親身體驗
作者: 子木李 時間: 2018-7-31 22:21
哥們 你是怎么計算皮帶電機的功率的？
作者: 沉的舟 時間: 2018-8-1 11:03
看看
作者: smilesuma 時間: 2018-8-2 08:50
243967333@qq.com 謝謝大神
作者: sf-1224 時間: 2018-9-10 13:58
學習了！
作者: 嘴角上揚灬 時間: 2018-11-19 16:39
學習了
作者: 邊66 時間: 2018-11-28 18:54
學習了
作者: 行者無疆2018 時間: 2018-12-2 00:05
學習了
作者: 腳底的路 時間: 2019-1-29 16:47
人家的電機張緊是腰槽
作者: 6m75nt 時間: 2020-3-4 16:24
從大家的評論和發言獲益匪淺。
作者: 重誠WBL 時間: 2020-3-5 21:05
這是硅片的什么設備？我明天就去車間好好找找
作者: 重誠WBL 時間: 2020-3-5 21:09
標題: 另外，做成鼓型的不是還會可能有大小徑的問題嗎？
本帖最后由 重誠WBL 于 2020-3-5 21:11 編輯
問下大俠，1.您說的皮帶跑大不跑小中的大小是指的滾筒直徑嗎？2.您這個皮帶張緊做成這樣就有要求的？
作者: 6m75nt 時間: 2020-4-23 08:10
皮帶輸送主要是主要跑偏
作者: panlong32 時間: 2021-10-12 17:58
樓主有沒有關于鼓形滾筒設計的書籍分享
作者: hl90 時間: 2021-10-13 16:51
傳遞過程中都是皮帶張緊側為上，圖B的皮帶張緊為下了，如果裝反了，沒事，把電機的相換了，讓電機倒轉，
作者: 精密傳動帶廠商 時間: 2025-3-24 19:30
跑偏了問題很多，滾輪不對稱、皮帶沒拉緊、皮帶兩邊尺寸不一樣這些都會偏
