機械社區

標題: 干壁釘送料滑道改良 [打印本頁]

作者: mateo 時間: 2018-9-13 21:11
標題: 干壁釘送料滑道改良

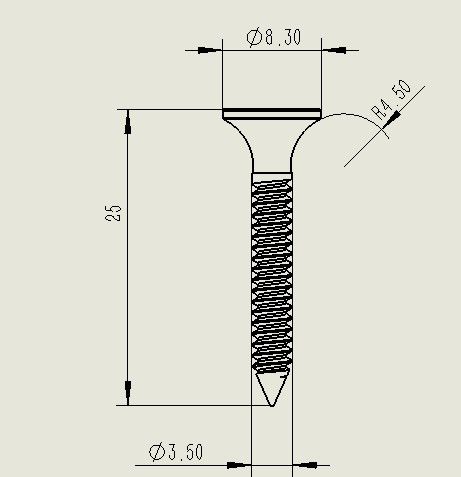

料是干壁釘，線徑3.5，帽徑8，帽和桿鏈接的R角為4.5,如下圖（料最長70）

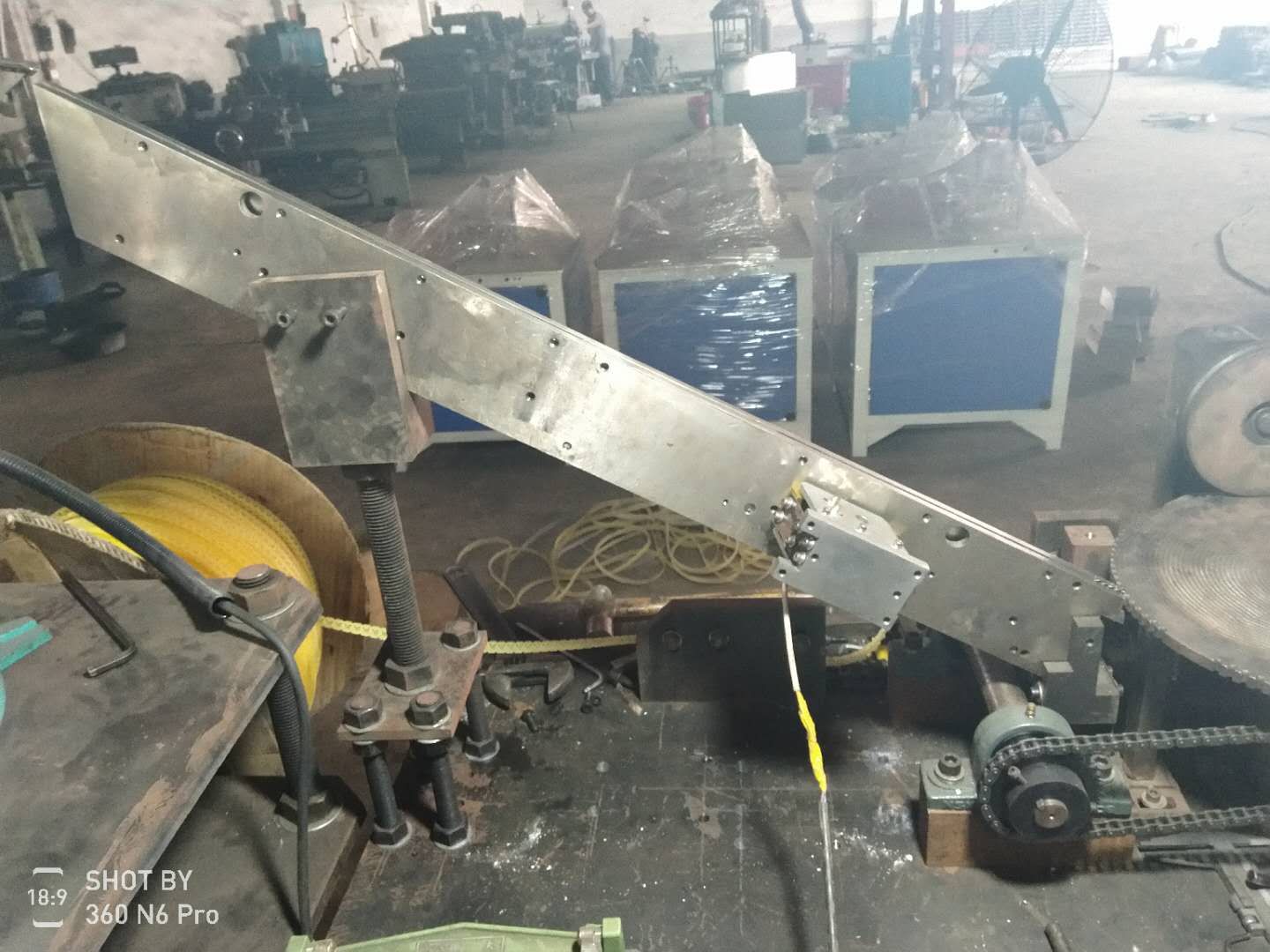

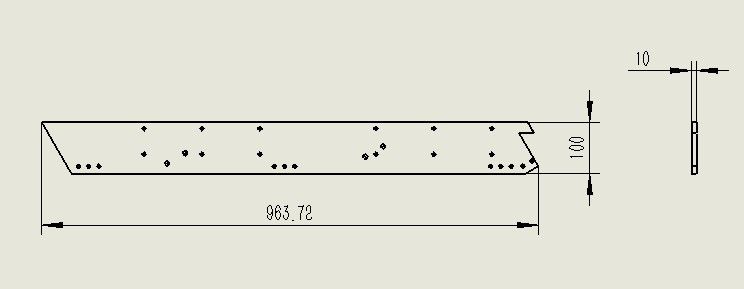

滑道由兩塊1000左右長，100高，10厚的不銹鋼組成

滑道前后兩側都要固定柱

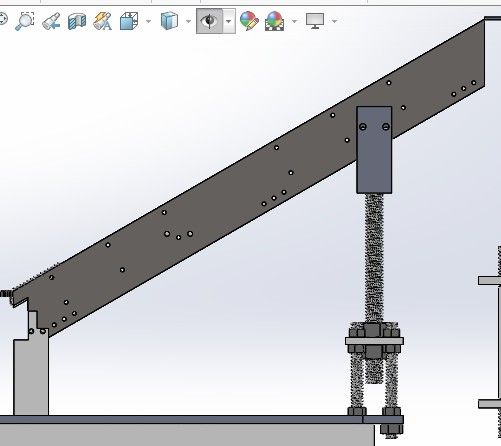

為了快速平穩送料至分料盤口，滑道與面板呈30度，增加了直線送料器

需要解決的問題
1、直線送料器開啟后面板上振動太大，需要消除
2、滑道往分料盤缺口送料每分鐘600支以上了卡料，客戶要求每分鐘1000支，設備設計理論上可以到1200支，需要解決卡料問題

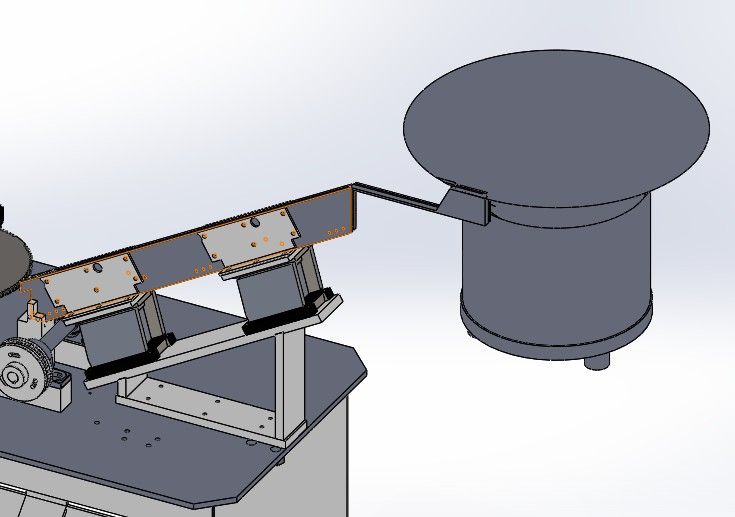

直線送料器還做過這種結構的

也沒有減少給面板的振動，大神們給想先需要做的什么結構的才可以送料穩定，往面板上傳遞的振動小呀

作者: wx_NCsRRcsj 時間: 2018-9-14 11:01
參考搓絲送料機構

作者: wx_c57kw5nu 時間: 2018-9-14 14:53
1 不用震動，送料軌道加吹氣
2 用直線振動器，底部用橡膠墊和面板隔開（加橡膠墊會影響震動效果，需要在震動器上加配重）

作者: 明BBC 時間: 2018-9-14 23:10
理論1200只/分，別逗行嗎？
1200只/分鐘，就是20只/秒，單只0.05秒上料，行走8mm，加速度至少需要6.4m/s2。你這就算不計摩擦力，30°加速度最多也才5m/s2，你是怎么算到1200只/分
另外，你這振動器的安裝方法對送料是不提供動力，頂多就防止物料間出現卡死

個人建議，
1.振動器按照直振的常規裝法，一端固定機臺上，另一端固定料軌……料軌比較長，布置兩個直振……常規安裝方法對送料是會提供一定動力的
2.料軌盡量輕，兩側2厚就夠了，可以切掉部分再切掉，盡量輕，振動起來效果會好很多
3.換個角度進料，不要向著圓心方向，接近相切的方向進料，但也不要相切……這樣跑起來物料可能會有一個初始速度，不會像向著圓心，每次都得從0加速

作者: mateo 時間: 2018-9-15 18:01

明BBC 發表于 2018-9-14 23:10
理論1200只/分，別逗行嗎？
1200只/分鐘，就是20只/秒，單只0.05秒上料，行走8mm，加速度至少需要6.4m/s2 ...

大神能給簡單畫個切線進料的圖嗎

作者: 明BBC 時間: 2018-9-16 22:45

mateo 發表于 2018-9-15 18:01
大神能給簡單畫個切線進料的圖嗎

就按你拍的圖片，差不多在鏈條附近，一個方向……總之就是減少上料加速度的需求，加大實際加速度，能實現這兩要求的都可以嘗試

作者: duanyz 時間: 2018-9-17 00:08
http://player.youku.com/player.php/sid/XMjg3MDEwMDg0/v.swf

以前看到這個視頻就覺得很快了，不知道樓主的1000個/分鐘，是不是比這個更快？

作者: mateo 時間: 2018-9-18 10:20

duanyz 發表于 2018-9-17 00:08
以前看到這個視頻就覺得很快了，不知道樓主的1000個/分鐘，是不是比這個更快？

比這個快，目測這個每分鐘不會超過400支

作者: mateo 時間: 2018-9-18 10:27

duanyz 發表于 2018-9-17 00:08
以前看到這個視頻就覺得很快了，不知道樓主的1000個/分鐘，是不是比這個更快？

這個設備叫什么名字

作者: duanyz 時間: 2018-9-18 13:52

mateo 發表于 2018-9-18 10:27
這個設備叫什么名字

鉚釘尺寸檢測系統，視覺檢測的

作者: 葉飄零 時間: 2018-9-19 11:11
給你幾點建議，僅供參考：
1、增加一個最低料位檢測，低于這個料位轉盤不要再轉，暫停等料。因為是靠料的重力送料的，料不足容易卡。
2、料道出口（即轉盤入口）處增加氣吹，增快速入料，對卡料的問題解決效果顯著。
3、這種料道不建議用直線振動器輔助送料，建議用氣動振動器或電動振動器，振幅不要太大，慢慢調到合適。

作者: mateo 時間: 2018-10-10 14:27

明BBC 發表于 2018-9-14 23:10
理論1200只/分，別逗行嗎？
1200只/分鐘，就是20只/秒，單只0.05秒上料，行走8mm，加速度至少需要6.4m/s2 ...

大神能給個這個滑動的計算公式嗎，帶上摩擦力的

作者: 朱凱_KXASa 時間: 2018-10-10 14:42
厲害

作者: 明BBC 時間: 2018-10-10 18:51

mateo 發表于 2018-10-10 14:27
大神能給個這個滑動的計算公式嗎，帶上摩擦力的

就按基本的物理知識，加速度a=g（sinx-ucosx）；s=0.5at^2，x是料軌的傾斜角度，u是摩擦系數，料軌接觸的地方最好用氣磨拋光一下
問題是這個對你也沒什么用，你要提高速度，肯定要把直振用起來啊，直振還會提供動力的
