標題: 大神討論此工件的加工工藝 [打印本頁]
作者: liuriqi603    時間: 2019-9-9 18:21
標題: 大神討論此工件的加工工藝
本帖最后由 liuriqi603 于 2019-9-9 18:38 編輯 1 O3 b6 _; O$ Y1 {/ ?! F

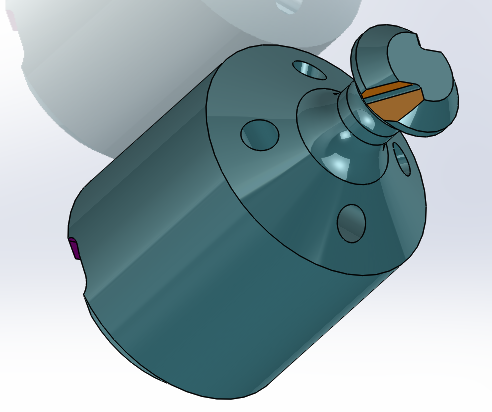

: G& Z, J3 j) o請各位大神討論此工件（2個）加工工藝，盡量說詳細點，共同學習！三維模型已建立！加工難度系數非常高，圖紙?jiān)O(shè)計沒有任何問題！難點在放大視圖！
* _1 E) ]( o8 V: i" o' O
4 T8 J& ?0 D" @* m# c
  u' _# D+ }. [+ l1 r補充內容 (2019-9-10 08:07):/ S% W, z" q6 P- g
再次補充，圖紙精度要求不能改變，航空產品！
作者: liuriqi603    時間: 2019-9-9 18:31
詳細資料見PDF圖紙！請各位大神踴躍發表各自看法，盡量說詳細點（思路）
作者: 韓寒11    時間: 2019-9-9 19:38
9 T% M4 z2 y; ?+ S$ I
第一張圖的零件除了小端0.4的粗糙度無法保證，其它的尺寸都可以使用車削中心來加工8 F, ?: ^; S' y9 [6 N
先加工左端外圓，內孔，然后再加工右端，使用角度動力刀座即可$ y# v  Z5 D& L
另一張圖的零件也可以用車削中心來加工，關鍵都在右端的0.4粗糙度上，如果改為0.8粗糙度，這兩個工件差不多都能加工出來8 Z/ v; s3 u2 z: b$ C9 h; L
作者: liuriqi603    時間: 2019-9-10 08:05
韓寒11 發表于 2019-9-9 19:38% L# f( V8 x. m% v6 i) E
第一張圖的零件除了小端0.4的粗糙度無法保證，其它的尺寸都可以使用車削中心來加工$ d1 h# x4 u1 V: b$ X# B! M5 N
先加工左端外圓，內 ...
# ?4 n1 p, T- `4 ?) l
感謝提出的意見，圖紙不能修改，航空產品！
作者: hacjg0807    時間: 2019-9-10 08:11
長見識
作者: 行者_(dá)Ve171    時間: 2019-9-10 08:18
我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準
作者: 聯合艦隊    時間: 2019-9-10 09:25
行者_(dá)Ve171 發表于 2019-9-10 08:18
& N" i; h3 [* Y# V0 D我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準
2 f, ^: F( B& v* |. B5 c
無法檢測，全靠機床導軌保證。實際上偏差一點也一樣用。! G7 m6 P5 h, W- j* [7 j) f3 I3 ~: u
作者: hell19881209    時間: 2019-9-10 10:46
行者_(dá)Ve171 發表于 2019-9-10 08:18
& Y0 i5 M; \* {. p: {# O我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準
/ A; j: K3 q" o# c1 `, T
這產品，肯定要上三坐標測了吧。
作者: ycnj    時間: 2020-1-25 08:22
車銑復合加工中心加工！
