fanes 發表于 2024-3-30 16:09
請參考：

大佬，請問這個資料是哪本書或手冊上的，求分享

fanes 發表于 2024-3-30 16:09
請參考：

最近也是要用到這種配合，學到了

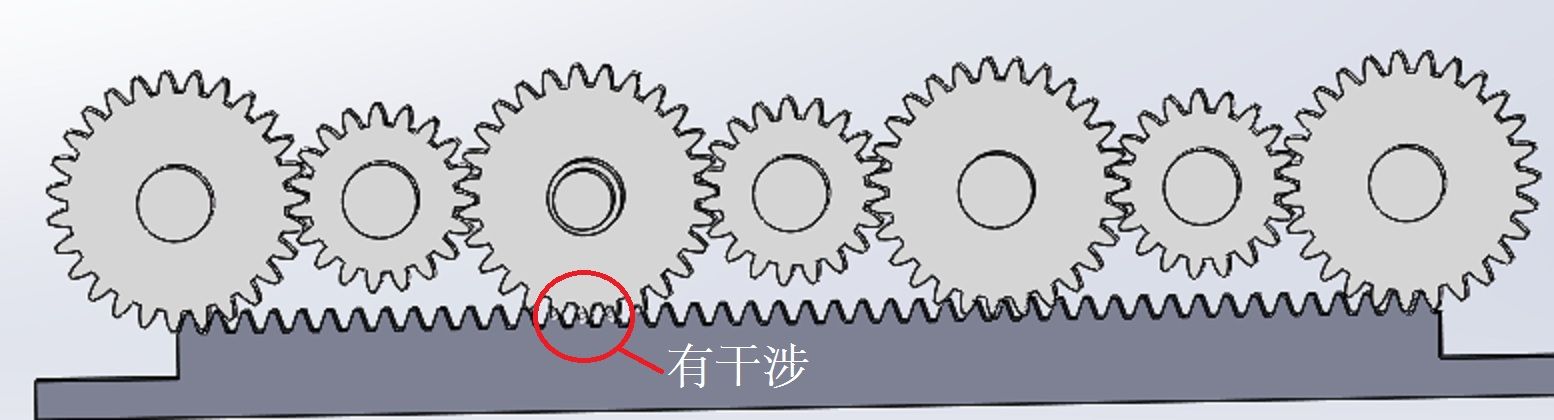

雙向貨叉的設計吧，

請參考：

通過齒輪齒數分度圓 理論計算距離

沒見過的方式，什么情況下會這樣用？

先把大齒輪的位置定好，再用兩個大齒輪定小齒輪的位置。。。

可以完美的設計出來。大輪中心距是齒距的整倍數，大輪小輪用變位齒輪來調配中心距。懂齒輪的都會。

齒距很難是整數，而齒輪中心距一般都是根據齒數模數來的，很難計算出恰好的位置。如果不是精密的傳動，建議惰輪做成上下可調的。盡量減小齒隙吧
