PNjie 發表于 2021-12-6 11:41

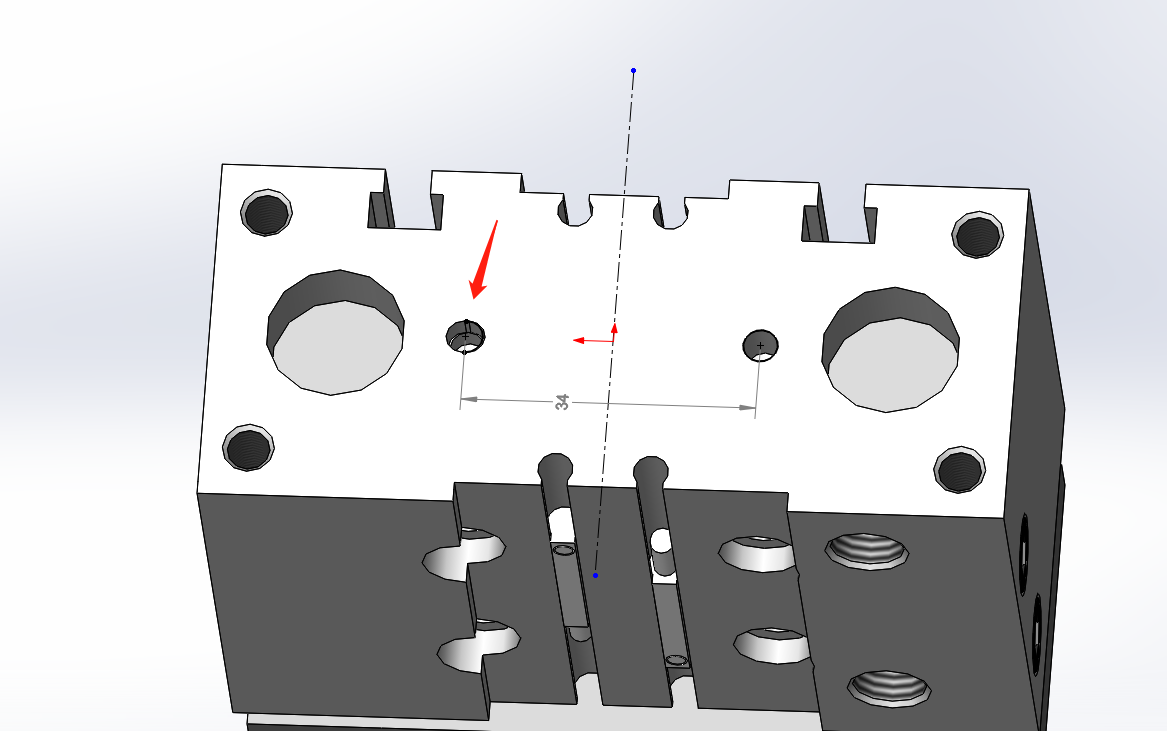

兩端都做成長孔的話，那銷釘孔就失去意義了，畢竟多了一個水平方向的自由度。
但一般加工的非標零件上的孔 ...

加工時兩個銷孔中心距會有偏差，機床是不能完全達到理論位置的，這樣兩個孔都用銷子就容易放不進去，一個圓孔一個長孔可以定位產品，你還要注意長孔是有方向要求的，還有一面兩銷定位，一般也是一個圓銷，一個菱形銷，也是這個目的

xueqingchao 發表于 2021-12-6 13:12
圓孔做定位使用的(定位基準)， 腰形孔 只做旋轉定位，允許水平方向有偏差，方便裝配（機加工或位置公差造成 ...

對    圓孔應該是精準定位    腰孔應該就是旋轉定位的

自由度的概念理解了，疑惑自然消除

產品定位是“三二一”的原則，兩個圓銷孔是過定位啦

搜了一下，一面兩銷，百度回答的很詳細：https://jingyan.baidu.com/article/ac6a9a5e5ac7116a643eac23.html

應為一個面兩個銷控就過定位了，對加工要求也高，所以一個位置定位，一個角向定位

公眾號留言選取

建議重修機械設計第一章，你會這一句話，平面機構的每個構件在未連接運動副前都有三個自由度。即沿X,Y方向的平移和繞XY平面內軸線的轉動。要想約束住這個構件，需要限制三個自由度，一個銷釘可以約束兩個自由度，2個銷釘會約束住4個自由度。所以銷釘如果兩個都是圓的，就會出現過約束。

需要有一邊為基準
