發布時間: 2022-5-21 19:09

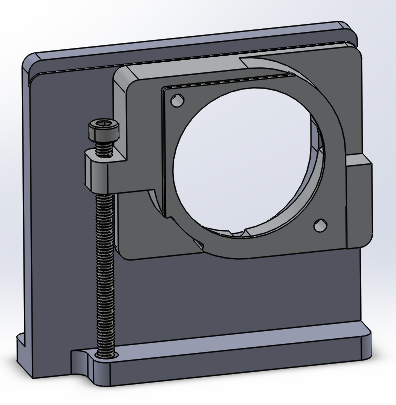

正文摘要:模型簡單，共包含底座、支架和螺釘，通過旋轉螺釘來調節支架的垂直位置，調整步長0.2-0.5mm/轉，在調整過程中支架的傾斜角小于0.1°。旋轉螺釘，支架在移動的過程中具有滯后性，請問產生滯后性的原因？如何修改設計 ... |
| 螺紋有間隙才能傳動，不然就卡死了，可以一方面減小間隙，一方面添加潤滑油，緩沖的同時減少滯后時間 |
公眾號留言選取
|
| 螺紋傳動怎么能沒有導向呢？ |
| 用導向軸是正解，精密機床或是導軌上都是光軸配合絲杠用的 |
| 二維調整架，索雷鉑看看 |
王IU 發表于 2022-5-24 16:13 總尺寸約50*50mm，沒有放滾珠絲杠的空間吧 |
| 用滾珠絲杠呢 |
| 間隙、剛性不夠都會造成滯后 |
| 微調旋鈕比你螺絲好用多了，導軌比你腰型槽順多了 |
