老哥們進來討論下常見的壓緊機構

查看數: 6274 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

不正經人

發布時間: 2022-11-23 09:09

正文摘要:

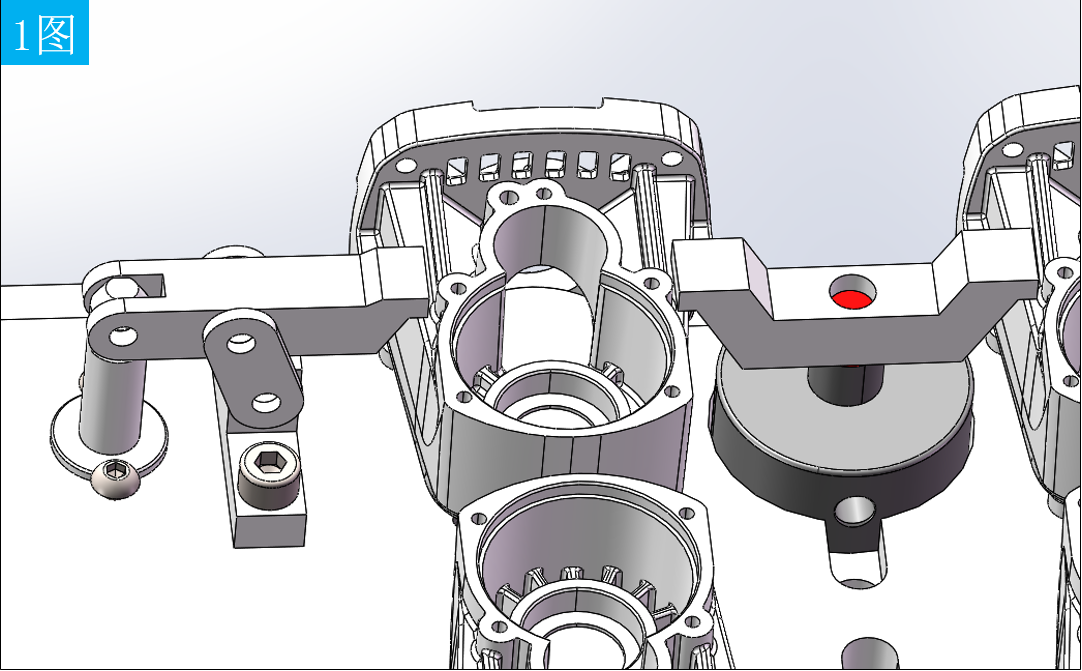

因?yàn)榻衲旯S效益太差，老板想從各方面節省開支，砍掉了與外協工裝制作廠的合作，想讓我們自己內部人員設計制作相應的產品工裝，所以我被趕鴨子上架。我看了之前工裝廠制作的一些夾具，便開始了一款產 ...

回復

管理團隊 發表于 2024-2-28 14:57:12

公眾號留言選取

tshort 發表于 2022-11-25 10:11:19

旋轉氣缸壓緊

不正經人 發表于 2022-11-25 08:39:43

大白小白發表于 2022-11-24 11:08
建議直接使用標件。

老兄，這個轉角氣缸的，旋轉下壓行程標的15mm，實際工作的時候這個旋轉行程是多余15還是少于15

點評

大白小白

哈哈發表于 2022-11-25 12:20

大白小白 發表于 2022-11-24 11:08:28

注冊機008 發表于 2022-11-23 21:57
調整一下，把氣缸安裝在板子背面，孔就可以調整為比氣缸的活塞桿大點的孔，這樣就不會影響板子強度。然后自 ...

建議直接使用標件。

點評

注冊機008

必須的，只要標準件能滿足使用要求，優先選用發表于 2022-11-25 15:55

大白小白 發表于 2022-11-24 11:04:11

不正經人發表于 2022-11-24 10:22
是啊，老兄之前有設計過什么壓緊機構嗎，截圖分享一下啊

你圖中的這些都要標件，旋轉夾緊左右旋，杠桿式，
你稍微改改下壓的壓頭就可以了。

不正經人 發表于 2022-11-24 10:22:22

大白小白發表于 2022-11-23 13:02
lz說的旋轉氣缸是指旋轉下壓氣缸吧

是啊，老兄之前有設計過什么壓緊機構嗎，截圖分享一下啊

注冊機008 發表于 2022-11-23 21:57:08

調整一下，把氣缸安裝在板子背面，孔就可以調整為比氣缸的活塞桿大點的孔，這樣就不會影響板子強度。然后自己設計一個連接桿，連接活塞桿和壓緊塊。但是這樣調整后，要確認下氣缸的長度，會不會在橋板轉動過程中，與加工臺面發生干涉。
