大蘿卜 發表于 2023-3-7 15:50
A,B 兩個基準只用一個，檢測的工況跟實際加工和圖紙存在很大的差異，檢測出來也不是真實反應實際情況的

謝謝

328Feng_328 發表于 2023-3-7 10:35
個人意見：理論上不行，實際使用中未必不行。就一張圖，沒法回答。

謝謝

A,B 兩個基準只用一個，檢測的工況跟實際加工和圖紙存在很大的差異，檢測出來也不是真實反應實際情況的

紅動中國 發表于 2023-3-7 12:56
現在新標準，可以了??！

新標準號是多少呢？給個鏈接去學習一下。

shentu 發表于 2023-3-7 12:47
如果我沒記錯，跳動是指表面要素，而形位公差對準尺寸線，表示中心要素。這圖過標準化是過不了的。

現在新標準，可以了！！

如果我沒記錯，跳動是指表面要素，而形位公差對準尺寸線，表示中心要素。這圖過標準化是過不了的。

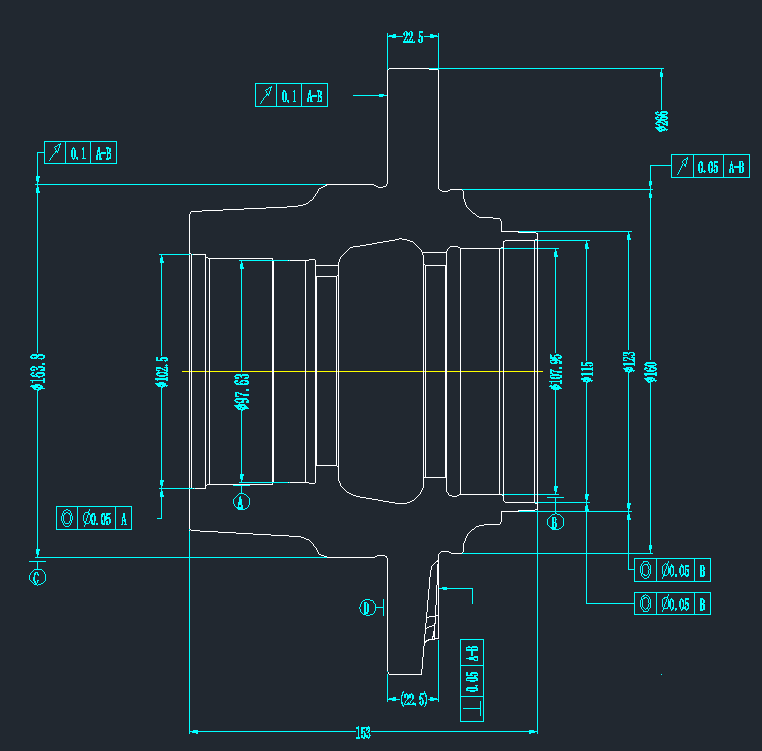

圖紙要求AB共同測跳動，單A點或B點不能滿足。

應該不行，圖紙要求是兩個基準，你只做一個基準除非你能保證AB是共有基準才行，加工的時候如果這兩個是分兩次裝夾做的，那基準就跑了

個人意見：理論上不行，實際使用中未必不行。就一張圖，沒法回答。
