斯文少弟2018 發表于 2023-4-25 17:58
謝謝回復，以前做過這么大尺寸的

emm……那就按以前的做

原波 發表于 2023-4-25 16:52
需要精密安裝的 焊接可能達不到 焊接后精加工也許可以 但這個大尺寸的難實現 建議還是兩個絲杠底座一體，另 ...

謝謝回復，以前做過這么大尺寸的

需要精密安裝的 焊接可能達不到 焊接后精加工也許可以 但這個大尺寸的難實現 建議還是兩個絲杠底座一體，另一端適當自由，可以調平

產品縱向進來，然后在流水線上堆垛，可以用兩側叉形結構抬，避免兩側有剛性連接，你這如果是產品最大2450X1300，那就是我前東家所在的行業，以前用絲杠的多，后來好像鏈條多些

你用的是什么材料不明，鋼結構？鋁合金？承重要求？

挺萌的TMD 發表于 2023-4-23 16:27
1.滾珠絲桿并不是一定要和線軌配合才能使用的，即使和線軌一起用也不一定非在安裝到同一個面上，不信的話 ...

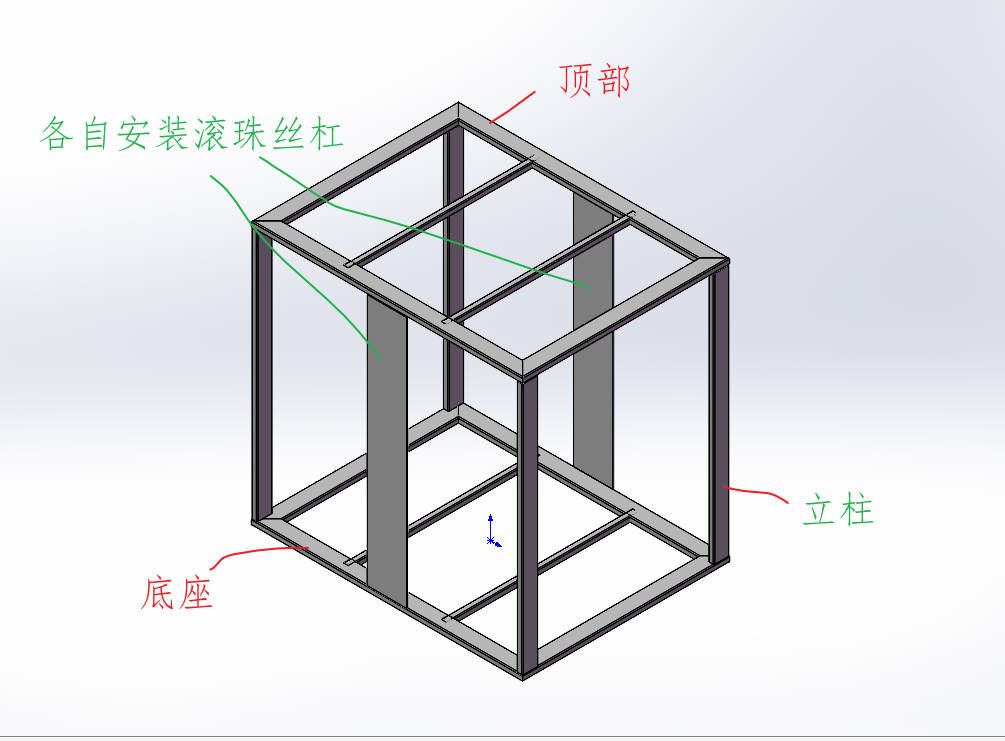

二位說的都有一定道理。 我這是兩側 各 一根滾珠絲杠，兩根直線導軌（每根導軌兩個滑塊），然后滑臺跟鏈條連接，通過滑臺帶動鏈條運動，進行提升、堆垛的動作。 我也在沐風看到過 鏈條驅動，沒有導軌，完全靠?jī)蓚?cè)的多組閉合鏈條 中間穿桿來堆垛； 也有看到一組鏈條驅動，每根鏈條兩邊各一根導軌，支撐架跟兩側的滑塊連接，鏈條斷開，鎖付在支撐架上。

摯愛重金屬 發表于 2023-4-23 09:16
哥們，說另一個問題，你這兩塊板后邊必須得再來一根方管

是的，我用了U型折彎，U型底邊長度約300mm，然后圖示那塊板焊接在U型開口，封閉起來

受不了了 發表于 2023-4-22 13:22
有條件浮動連接才是正道

想不出來具體結構，做的少
