發布時間: 2023-6-19 21:00

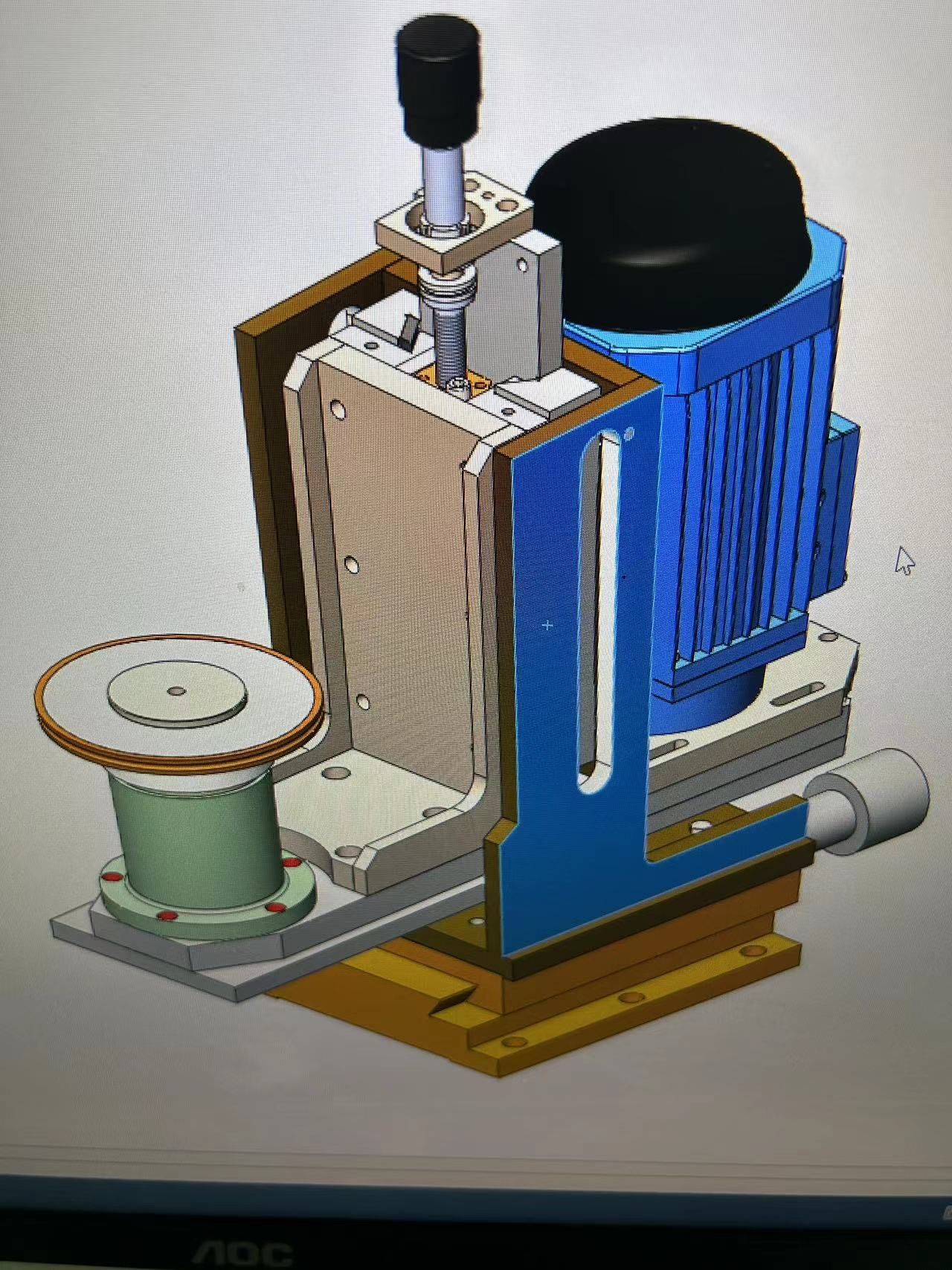

正文摘要:乳白色的那一堆零件是升降結構來的，用絲杠+帶螺紋孔的固定座來實現升降的功能，現在要求降低成本，要把這一堆零件簡化和優化。只要能達到可以升降20mm的范圍就可以了，請問有什么好點子呢。這個升降還需要帶動電機 ... |
|
學習了 |
| 4顆螺絲+1塊板 |
idola 發表于 2023-6-20 08:13 線軌是不是就那種滑塊和導軌組合那一套東西嗎？ |
pengzhiping 發表于 2023-6-20 09:15 已經是了，現在是要改其他的零件 |
|
就買鑄鐵的燕尾槽導軌就可以了 能用成熟的配件 標準的配件 就用能買得到的，減少加工成本 |
| 沒精度要求就上推桿，幾十塊的那種 |
| 絲杠螺母成本應該不高 是不是貴在導軌那一套了 改個結構 比如直線導軌 硬軸之類的呢 |
| 導軌放到藍色機架上，電機和圓輪支座做成一體的，導軌用線軌 |
