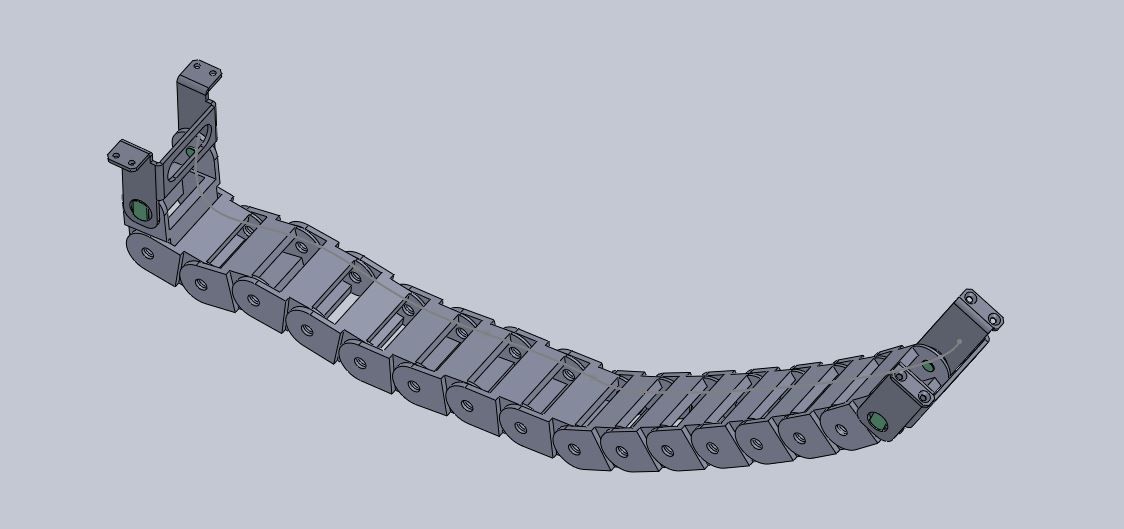

拖鏈不要這么畫了，我知道鏈陣列非常好用，但是非常消耗內存，裝上去會很卡。建議就用掃描做個拖鏈的外形加安裝孔就可以了，做下配置把近端遠端都畫出來模擬就行，然后根據總長，減掉頭尾長度除以節距就知道節數了。
好像你這個還不是鏈陣列那種啊，鏈陣列畫出來是非常標準的只能在一個軌跡里拖動的。

|天涯晴天發表于 07-23 18:19<br>還可以這樣裝配<br>

行不行試試唄

平面重合時不要選兩個面，一個面一個點，標準件有時平面不是百分百平有誤差。

SW經常這樣，我得出過好多種解決方法，第一柔性化，第二更換配合的先后順序，就是你原來是先面重合再同軸的，就改為先同軸再重合，第三移動拖鏈相對整機模型的位置，例如靠近一點或者轉轉方向，原則就是盡量在進行配合操作前就能把拖鏈一到目標位置。第四關閉重新打開。其他的慢慢研究

小胖子擠擠 發表于 2023-7-23 16:15
第一檢查孔距，如果孔距有問題是無法約束的。如果檢查無問題，就以兩個孔的中心為基準建立基準面，用基準面 ...

還可以這樣裝配

斯文棒棒 發表于 2023-7-23 16:14
把拖鏈組件柔性化試試。

不行
