采用的標準不一樣，差別總是會有的

別用toolbox內的標準件，除非你非常熟悉如何避開坑！

lgc9900 發表于 2023-8-1 14:53
這個問題很蛋疼，包含TOOLBOX也是。應該是國外的軟件，對國標本來就是順帶做的，難用的要死，我都是自己畫 ...

是的，Toolbox問題蠻多的，我聯系過達索的經銷商，他們都不太建議使用。我現在也是自己用多配置繪制螺絲螺母墊片等。

你試一下十字槽沉頭木螺釘就好了

lgc9900 發表于 2023-8-1 14:53
這個問題很蛋疼，包含TOOLBOX也是。應該是國外的軟件，對國標本來就是順帶做的，難用的要死，我都是自己畫 ...

堅持不用toolbox，內六角圓柱頭螺釘  1型六角螺母找個標準件庫，不要有 裝飾螺紋線，其它沒有的標準件從 大工程師 調用，新標準件放在指定位置，發給他人模型選擇打包就行。 齒輪、鏈輪等也從大工程師調用,沒有合適的，我采用toolbox生成， 然后要么改下 屬性，改為 非toolbox屬性，成為普通零件；捉著toolbox生成的鏈輪模型另存為stp，再打開。  不然很容易對toolbox生成的模型進行了修改，再次打開 修改處沒有了

lgc9900 發表于 2023-8-1 14:53
這個問題很蛋疼，包含TOOLBOX也是。應該是國外的軟件，對國標本來就是順帶做的，難用的要死，我都是自己畫 ...

GB 70.1的內六角圓柱頭螺釘， 我以前都用先導孔的 GB   70.1，不能自動生成 螺紋的規格；現在去選擇 ISO  六角凹頭 ISO 4762，能自動顯示螺紋規格，很好用，我自己用這兩個標準建立過裝配體，安裝了M2至M12的螺釘， ISO 六角凹頭 4762 默認生成沉頭孔尺寸可以完美匹配 GB 70.1的內六角圓柱頭螺釘，不會露頭。  當然了，有些太厚的板開圓柱頭沉孔，還是要手動改下沉頭尺寸，盡量沉頭深一些。  圓柱頭和錐頭 是最常見的兩個沉孔，圓柱頭我找到了方便的方式， 沉頭這個  真是煩，不過用的 也少一些，以往都是選用GB，然后 手動改尺寸，裝個螺釘進入，看看是否干涉，挺麻煩的，

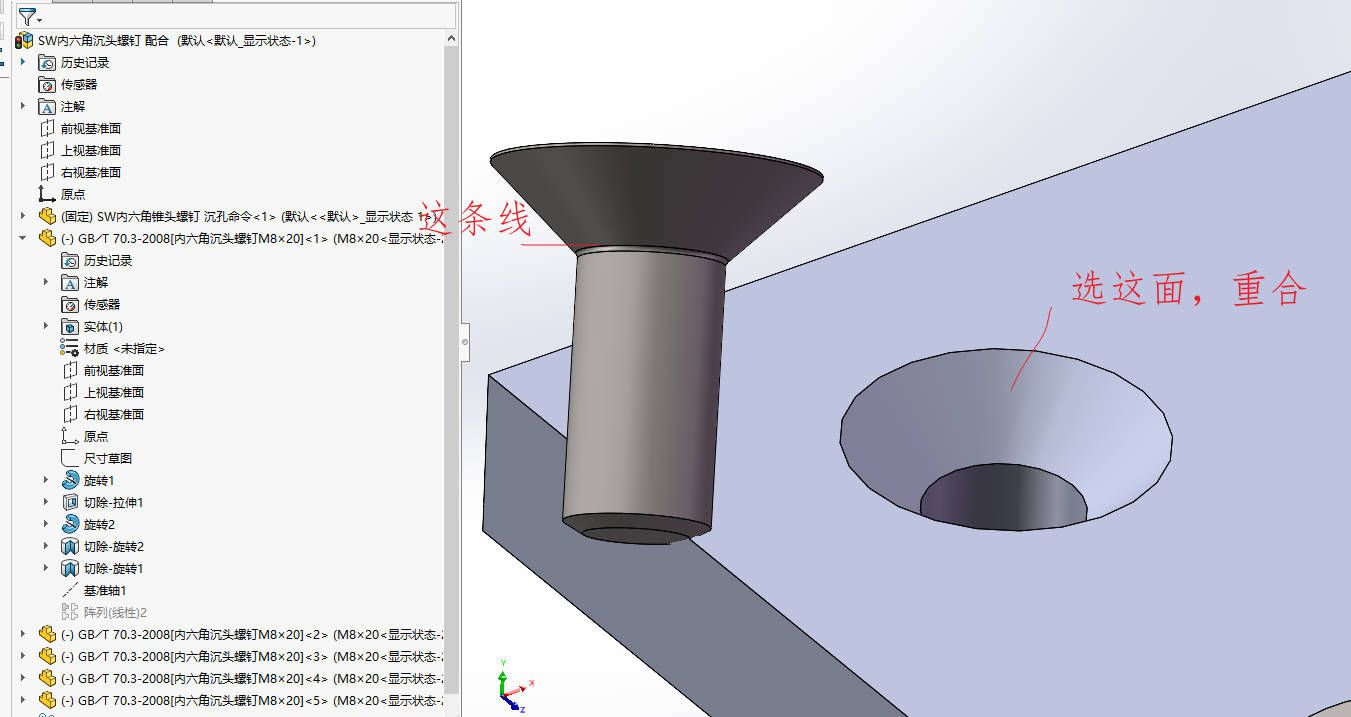

其他的不說，配合可以選螺絲和孔的錐面配合啊，點選那個線不費勁么
