發布時間: 2023-11-1 16:07

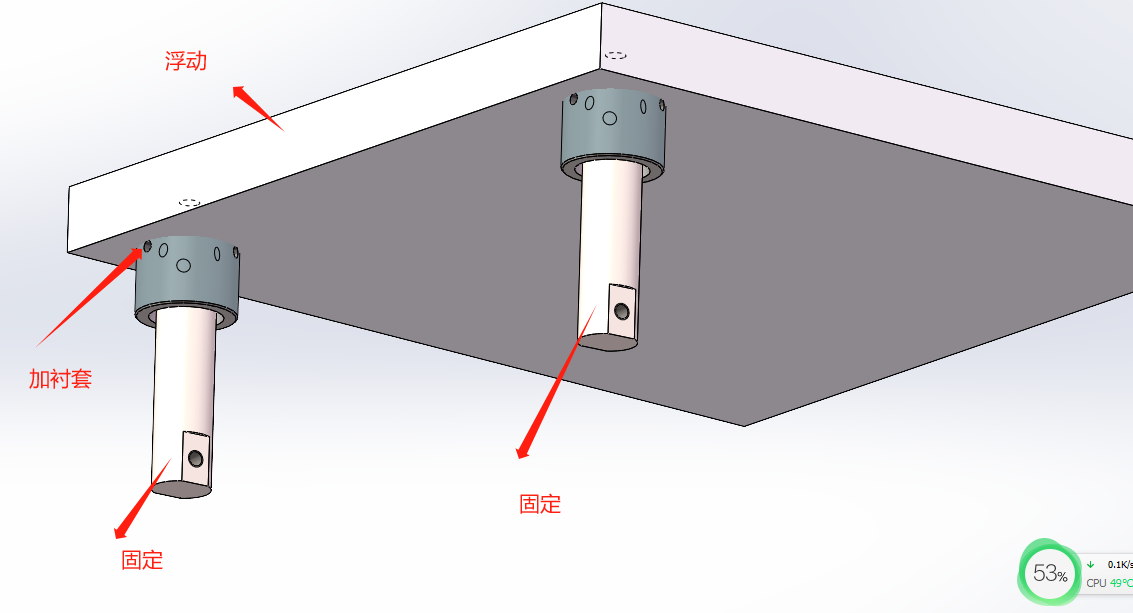

正文摘要:如圖，設計一個合裝機構，要求其中上面 大板受外力時 可以浮動，正常狀態是保持靜止不動， 現在采用球頭柱塞來限位，結果發現大板大板受力時球頭柱塞彈力太小，沒法復原了， 又想了一個結構（類似兩個襯 ... |
| 做成了嗎 老哥 |
| 可以去參考機器人末端浮動裝置， |
| 根據受力計算后，確定彈簧尺寸，再給彈簧做一個配套伸縮套筒，可以保證只有Z方向的浮動 |
|
如果是上下前后左右都要跳動的話！ 建議在一個萬向軸的上前后左右都裝上彈簧，只有下留出一方作為向下的連接桿。這樣子振動的每個方向都有量了！ 只是上面的那個彈簧選型時，可能要算一下承重。也就是平臺的重量要大概算一下！ |
| 能不能看一下你具體的要求，是不是就一個振動工作臺？你那幾個圖無法確定你要的結果。。。 |
| X,Y水平浮動還是繞Z軸轉動 |
阿酷12 發表于 2023-11-1 16:31 對啊，簡單粗暴 |
| 有個標準件叫P-XY,你可以上網找一下，就是價格有點高，另外交期也比較長 |
