平頂圓弧齒會好點吧

公眾號留言選取

你需要的是加上這個，不是考慮齒型

那樓主的要求和我之前設計的堆垛機差不多，但是正常設計怎么會讓同步帶在鋁材上磨，兩頭都加同步輪啊

你這帶歸正，更多的是需要注意皮帶表面材質，耐磨性，摩擦系數，不是去關心齒型，感覺梯形齒的同步輪現貨多些。鋁型材和皮帶間加槽型尼龍托條，減小摩擦

看你使用場景吧，同步帶看你傳遞功率來選最小齒形和模數。

中、小功率選梯形齒，重型高轉矩選圓弧齒

逆轉的月亮 發表于 2024-2-19 12:04
樓上幾個有的說的對，有的說的不對。同步帶如果用于傳遞扭矩，當然是用那幾種樣式，但是如果本身被當做像皮 ...

別誤導人，同步帶用作輸送的不是什么新鮮案例，玻璃廠大把同步帶用作輸送功能。輕載用梯形齒同步帶，帶槽鋁型材端部槽口倒角，一點問題沒有。重載用圓弧齒＋橡膠導向槽。為了適應輸送物件，同步帶表面可選擇毛氈，綠布，花紋布等，專門適應樓主說的輸送作用

firefoxfan2011 發表于 2024-2-19 14:47

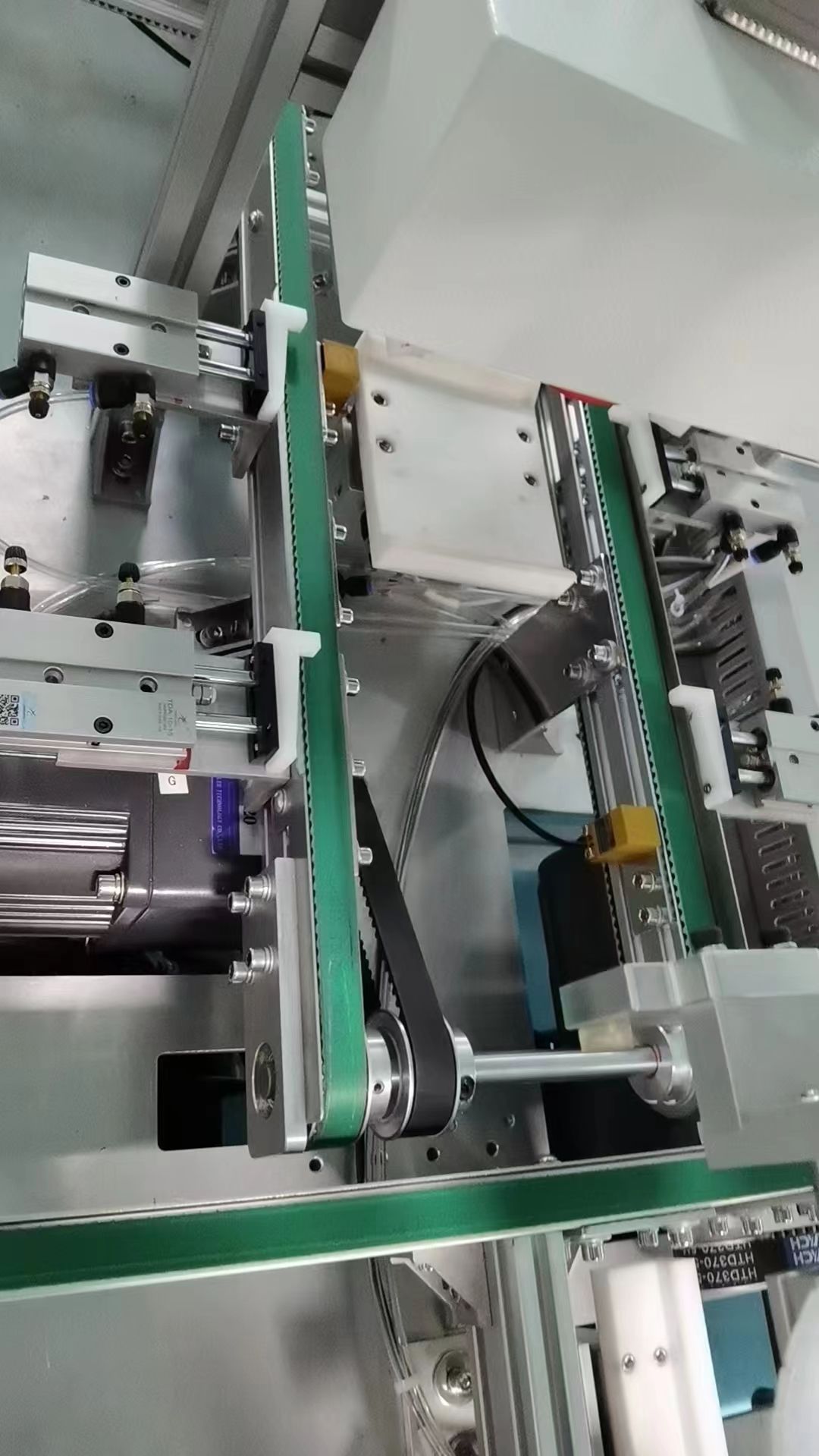

電子行業組裝線常規解決方案。某種程度上替代了倍速鏈線，省了工裝板。降低成本。

我以前做同步帶輸送機，輕載T5（30KG以內），中載T10（60KG），再重就換倍速鏈，輥筒或者輥輪，輥輪最抗干，10T以內都沒事
