一種沖擊機構的動力源選定的疑惑求指教

查看數: 5099 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

探根究底

發布時間: 2024-3-12 16:49

正文摘要:

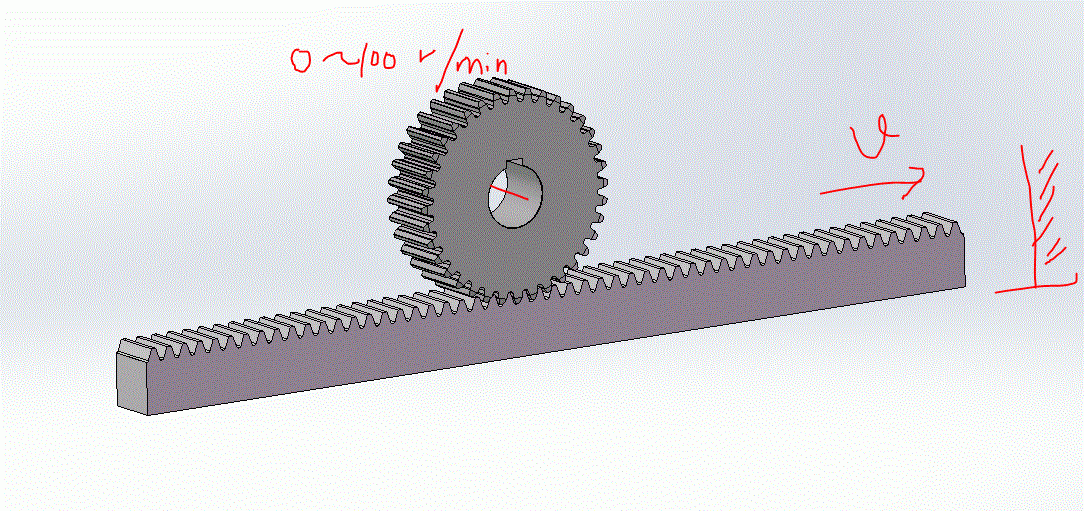

本帖最后由探根究底于 2024-3-12 16:51 編輯各位前輩，道友：下午好如圖一種沖擊結構的簡化圖，具體結構不影響本次討論動作描述： 1、電機通過齒輪帶動直齒（受摩擦阻尼大概20N）前進； 2、直齒會撞擊前 ...

回復

管理團隊 發表于 2024-3-21 15:47:59

公眾號留言選取

markhot 發表于 2024-3-13 13:27:39

因有衝擊力及反向運動(被動的推回，電機要斷電，往復的啟動和停止，會縮短電機壽命)
建議:採用伺服電機+減速機。因?yàn)樗欧姍C(jī)可以有良好的位置控置，

點評

探根究底

會報警！發表于 2024-3-13 18:09

move3309 發表于 2024-3-13 11:56:25

超越離合器行不行，類似自行車后軸鏈輪內部

點評

move3309

三相異步電機還是不要這么用發表于 2024-3-13 12:01

move3309 發表于 2024-3-13 09:38:16

牛頭刨的原理行不行

點評

探根究底

不行哦要求勻速運行時 突然被障礙阻擋，不是為了實現來回運動。沒認真讀題哦。發表于 2024-3-13 11:13

sgxap666 發表于 2024-3-12 20:14:22

氣缸去撞行不行

點評

探根究底

對齒輪的轉速有要求，氣缸沒法控制。發表于 2024-3-13 08:37

探根究底

要求速度穩定而且要調的。發表于 2024-3-13 08:19

LatersM 發表于 2024-3-12 19:10:41

本帖最后由 LatersM 于 2024-3-12 19:15 編輯

方案2不行，各式各樣的問題。電機損壞，沖擊力不夠。。。。

點評

LatersM

對沖擊力沒要求干嘛搞的這么復雜？發表于 2024-3-13 11:38

LatersM

在沖頭載荷下，電機轉子的軸跟轉子有脫開的風險。發表于 2024-3-13 11:36

探根究底

不是在分析嗎？遇到問題請不要這么武斷。方法永比問題多。電機怎么容易損壞了？觸點壞還是電機線圈壞？買好的品牌能否解決？沖擊力不夠？我這里沒有對沖擊力有要求哦。發表于 2024-3-13 08:36

繼續在 發表于 2024-3-12 17:59:51

1、齒輪齒條傳動沒問題，2、非要硬沖擊嗎，緩沖機構加感應器控制電機停轉，或者檢測伺服扭矩，扭矩超過預設停機，3、加離合器或者程序斷掉伺服矢能，斷矢能注意電機旋轉會產生電壓電流，考慮加再生電阻

點評

探根究底

想用三相電機省掉一個離合器。電機斷電反方向轉肯定沒問題，就是不知能否頻繁通斷，斷使能是斷電嗎？還是控制的一種操作？伺服我知道可以斷使能手動旋轉，那是驅動器控制的吧？三相最多配個調速機 發表于 2024-3-13 08:31

探根究底

想用三相電機省掉一個離合器。電機斷電方向轉肯定沒問題，就是不知到能不能頻繁通斷，斷使能是斷電嗎？還是控制的一種操作？伺服我知道可以斷使能手動旋轉，哪個控制的是驅動器吧？三相最多配個調速機吧？有點h... 發表于 2024-3-13 08:25

探根究底

是的必須硬沖擊。發表于 2024-3-13 08:20

jumbone 發表于 2024-3-12 17:46:47
