光纖復繞機，張力控制是如何做的

查看數: 2182 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

2902007034

發布時間: 2024-3-20 16:46

正文摘要:

如題，像這種復繞機/繞線機，他們這種擺動桿是如何控制張力的？難不成是控制伺服電機速度模式或力矩模式，控制擺動桿的浮動嗎，我這邊需要做一套這種結構，還望各位前輩指教 ...

回復

wanyidawuwu 發表于 2024-3-21 11:50:39

用張力傳感器控制器來控制張力，通過放卷或段差來調節張力。

2902007034 發表于 2024-3-20 18:11:38

pengzhiping 發表于 2024-3-20 17:11
張力控制有很多種方式

3#樓主說的伺服力矩控制也是一種方式

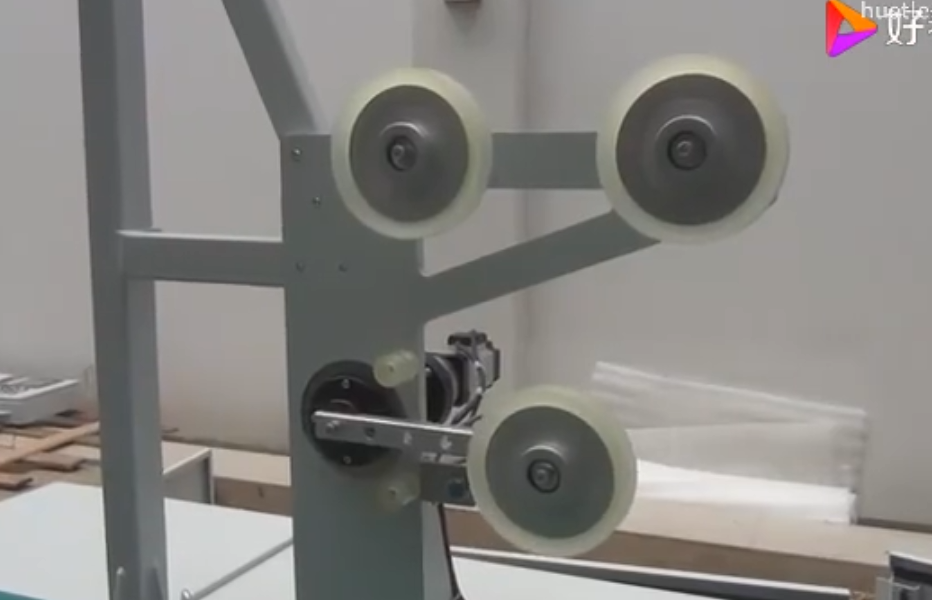

老哥，你說的哪種彈簧的和磁粉阻尼的，不行，還是要一些張力控制精度高的，比如圖中這樣的，但是我不知道這個是怎么個邏輯

點評

pengzhiping

磁粉離合器你百度一下發表于 2024-3-20 18:50

給你定時關機 發表于 2024-3-20 17:56:25

線纜設備用爛了

pengzhiping 發表于 2024-3-20 17:11:06

張力控制有很多種方式

3#樓主說的伺服力矩控制也是一種方式

如果需要敏感系數更高更迅速的也有用低摩擦氣缸+氣動伺服比例閥，具體結構可以查一下紙巾機方面資料

也有比較粗糙的一種用杠桿+彈簧+接近開關來回?cái)[動。

主要看現場應用
