限位機構設計問題

查看數: 9149 | 評論數: 24 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-3-21 11:11

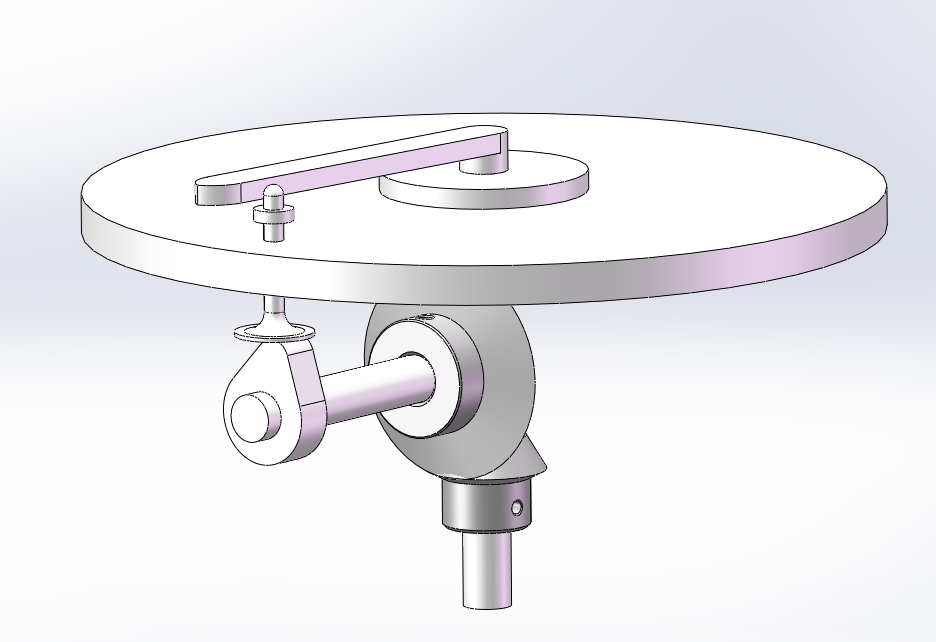

一固定轉盤中間有一個旋轉臂，可以繞中心旋轉，請設計一限位機構，使旋轉臂可以在0°~ 720°的角度范圍內旋轉，超過角度范圍時無法轉動。各位有什么想法嗎？ ...

回復

管理團隊 發表于 2024-4-3 09:28:43

公眾號留言選取

平凡yjr 發表于 2024-3-28 08:43:04

在轉軸外圈做螺旋槽，剛好轉過720度，用定位圓住銷跟隨定位。

云中有仙 發表于 2024-3-27 16:48:29

大小齒輪減速比

等等六哥哥 發表于 2024-3-27 16:39:34

受不了了發表于 2024-3-27 12:59
但是估計制造成本高

這種呢

240327 163455.gif (604.73 KB, 下載次數: 46)

受不了了 發表于 2024-3-27 12:59:00

駱馬湖鐵匠發表于 2024-3-27 10:09
思路蠻好

但是估計制造成本高

無限秒殺流 發表于 2024-3-27 10:44:51

看看

Dreaming___snai 發表于 2024-3-27 10:14:41

第一反應就是回轉氣缸經常用到的油壓緩沖器加硬限位

駱馬湖鐵匠 發表于 2024-3-27 10:09:55

等等六哥哥發表于 2024-3-21 17:03
這個可否滿足

思路蠻好

喂我袋鹽 發表于 2024-3-22 14:06:41

蘿卜包呀發表于 2024-3-22 13:43
答案在4樓

重要的是rpm多高，撞擊有多嚴重，如何自停，是否需要離合，或者搞個行程開關斷電之類的，，，

lz都沒交代清楚。
