懸臂末端晃動

查看數: 2471 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-4-8 15:11

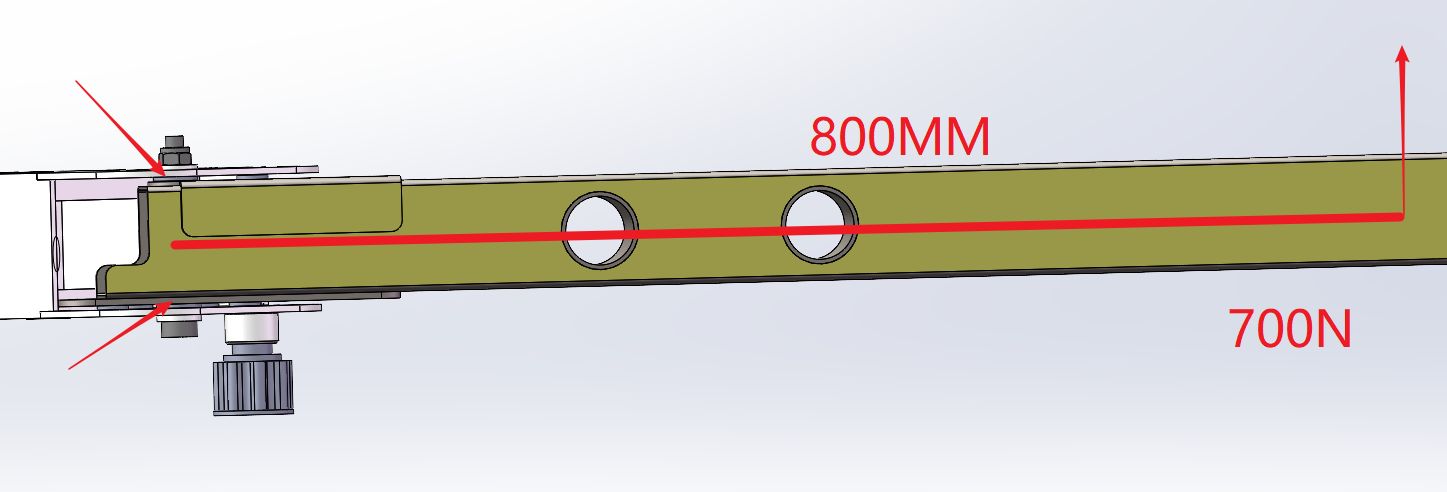

根部受力最大70kg,力臂接近1m,懸臂固定端如何設計減少末端豎向受力變形和軸向的晃動

回復

LiNing_jrjub 發表于 2024-4-9 09:38:59

參考一下懸臂鉆的結構

預見778 發表于 2024-4-9 09:13:08

qqqabcw 發表于 2024-4-8 21:38
固定端是個啥結構??？沒看懂。懸臂梁那個有人回答了斜撐或者斜拉 /改截面積等

上下鋼板靠光軸螺栓充當軸并且固定

|羽|毛| 發表于 2024-4-9 09:11:59

轉軸加粗，結構加強。

預見778 發表于 2024-4-9 09:03:51

012345zy 發表于 2024-4-9 08:28
參考下懸臂吊結構

感謝，但是目前沒有辦法做類似斜撐

012345zy 發表于 2024-4-9 08:28:34

參考下懸臂吊結構

qqqabcw 發表于 2024-4-8 21:38:10

固定端是個啥結構??？沒看懂。懸臂梁那個有人回答了斜撐或者斜拉 /改截面積等

預見778 發表于 2024-4-8 20:26:10

受傷的仙人球發表于 2024-4-8 16:23
把實心改成空心方管，可以增加結構強度，降低晃動，改善受力

本體為空心方管，目前是在固定端考慮上下鋼板之間靠推力軸承做一下支撐

預見778 發表于 2024-4-8 20:22:47

鋼流星發表于 2024-4-8 19:26
你說的什么玩意兒什么70公斤，什么根部，那叫固定端。
固定端承受剪切力和彎矩，所以你的70公斤是什么

末端受到繩子拉力大概70kg

鋼流星 發表于 2024-4-8 19:26:19

你說的什么玩意兒什么70公斤，什么根部，那叫固定端。
固定端承受剪切力和彎矩，所以你的70公斤是什么
