這個鎖緊機構的工作原理是啥呢

查看數: 1379 | 評論數: 7 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

|羽|毛|

發布時間: 2024-4-9 08:42

正文摘要:

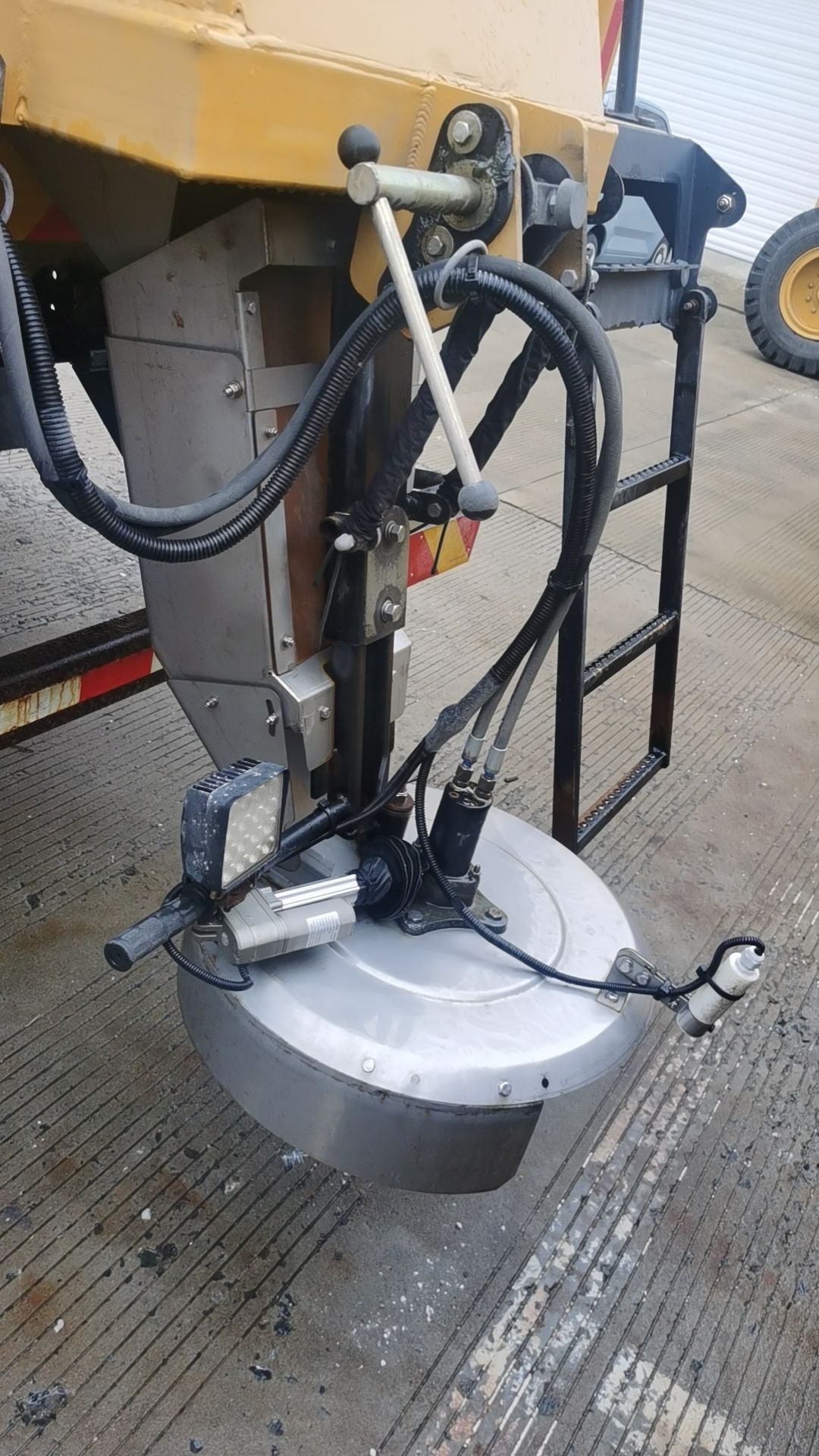

朋友們，誰知道這個鎖緊機構的工作原理嗎？還望各位朋友指點一二，謝謝！設備放在車上，料斗4可以抬起或放下，方便使用和收納。我沒有使用過設備，是通過網上查找的資料了解了一些。大致過程如下： ① 轉動把 ...

回復

hljdyxl 發表于 2024-4-9 11:21:20

棘輪絞盤？

點評

|羽|毛|

轉軸上有螺紋，另一端有螺母。往下壓把手，螺母會壓緊齒盤，螺母有自鎖特性，從而鎖緊。往上提把手，一個齒盤會推開另一個齒盤，從而解鎖。發表于 2024-4-18 07:52

|羽|毛|

這塊應該沒有棘輪，只是齒盤咬合。發表于 2024-4-9 11:28

海燕ZHpf 發表于 2024-4-9 11:08:09

就像自行車座下的齒盤機構，松開螺母可調節車座的傾角。

點評

海燕ZHpf

這讓我想起十多年前丟的自行車。發表于 2024-4-10 15:42

|羽|毛|

是的，都是通過齒盤咬合鎖定位置。發表于 2024-4-9 11:27

東北制造 發表于 2024-4-9 10:20:43

✌︎(ツ)و ̑̑ʸᵉᵃʰᵎ～:; ⭐✨②轉軸用于松緊,結構帶動有螺紋。③齒盤只是用于固定一個角度，它軸向移動。

點評

|羽|毛|

感謝強國哥發表于 2024-4-9 10:56

gemiusunyi 發表于 2024-4-9 10:10:00

螺紋本來就有自鎖功能
升角越大，自鎖性越好

點評

|羽|毛|

謝謝，明白了一點?；仡^找資料再學習一下。發表于 2024-4-9 10:18

gemiusunyi 發表于 2024-4-9 09:42:39

看樓主文字解釋，結合圖片
猜想了下
齒盤內部是段類似大螺距的螺紋
手柄旋轉90度即可控制齒盤分離或者壓合

點評

|羽|毛|

是的，螺紋結構是有的。只是感覺，至于什么原理搞不清楚，我看了蝸輪蝸桿的升窗器，它有自鎖的功能。不知道這個自鎖的原理是啥。發表于 2024-4-9 09:48

zhangweikobb 發表于 2024-4-9 09:03:22

看圖里的結構，把手1向上轉動，可以使齒盤3脫離，轉軸2應該是可以軸向運動，才能使齒盤3脫離，整體結構安裝是帶有角度限制。把手在鎖緊位置時，可以依靠重力，保持當前位置，就是簡單的狀態保持，沒有想得那么復雜。振動不會影響到結構的狀態，達到齒盤3脫離。
