發布時間: 2024-4-17 16:22

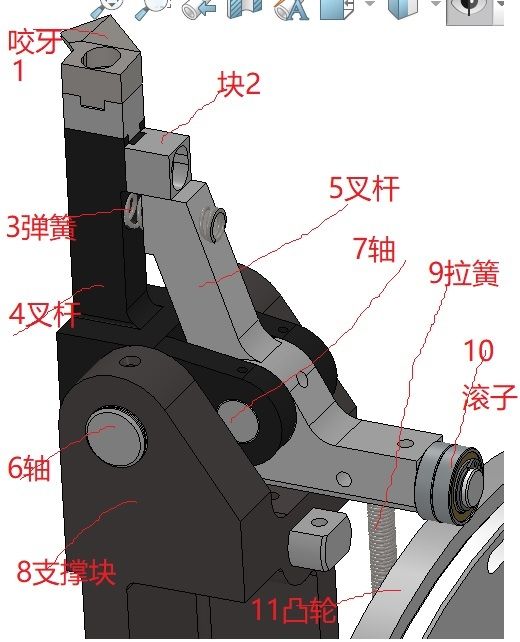

正文摘要:如圖，咬牙是關鍵，工藝個動作是，右側的11凸輪是固定的，左側的機構跟隨某個滾筒旋轉，機構上的滾子接觸凸輪實現4叉桿的擺動，進而咬牙壓住產品，當轉到某個相位時，叉桿再向右復位，咬牙再脫離產品， 從上面的分 ... |
|
可以細細看一下嗎 |
| 柔性？ |
| 這種設計是為了彌補工件的誤差，使壓桿更好的與工件咬合，個人的理解。 |
| 通過彈簧3緩沖吧，咬牙和凸輪之間是彈性的，咬牙的壓力取決于彈簧3的彈力，如果直接叉桿4和凸輪連接，就沒有緩沖的余地 |
| 上圖呀 |
