你要壓緊，為什么要定位？搞清楚想要的效果?。?！壓頭上加一個推力軸承結構，一面反裝可以平面移動，跟著零件轉動！

斯文棒棒 發表于 2024-4-18 08:49
不知道工件怎么支撐定位的，就瞎想了一下。

我去試試

你這下壓結構不加導向裝置就沒精度了，肯定被下面物體帶著動啊，加四根直線軸承做導向

不知道工件怎么支撐定位的，就瞎想了一下。

gemiusunyi 發表于 2024-4-18 08:24
你壓的弧面如果是個規整的圓弧，對應的壓塊也做成內弧，同時氣缸連接頭得是浮動的，試試看如果不行再加個二 ...

弧面的規格很多通用不了

你壓的弧面如果是個規整的圓弧，對應的壓塊也做成內弧，同時氣缸連接頭得是浮動的，試試看如果不行再加個二次定位機構

東北制造 發表于 2024-4-17 21:55
(⁎⚈ᴗ⚈⁎):;被加工物是怎么確定正確位置的❓

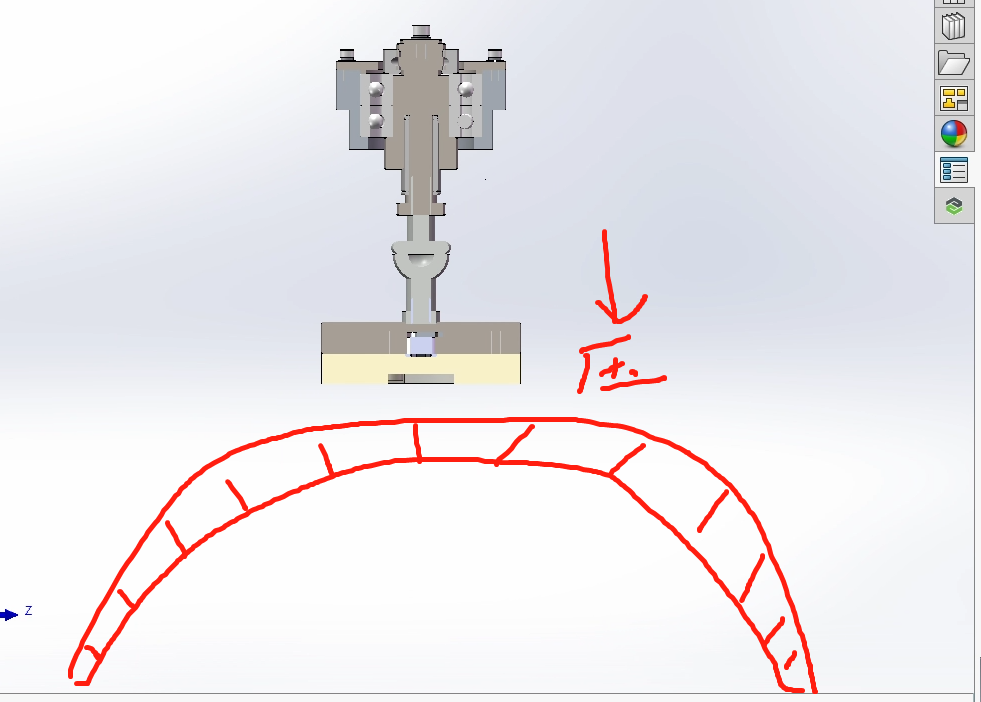

被加工物沒有很準確的定位，它是皮帶線傳輸過來的。然后我伺服電機控制懸臂轉動把壓塊轉到理論上的中心位置。昨天調試的時候，模擬了下被加工物放偏的情況，就出現了壓不住的問題。

火火火大氣球 發表于 2024-4-17 21:07
現在有嗎

(⁎⚈ᴗ⚈⁎):;被加工物是怎么確定正確位置的❓

浮動別加在壓頭上，加在氣缸尾部，丫頭用V形塊，行不行？
