滾珠絲桿傳動慣量計算

查看數: 1531 | 評論數: 6 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-4-18 15:02

正文摘要:

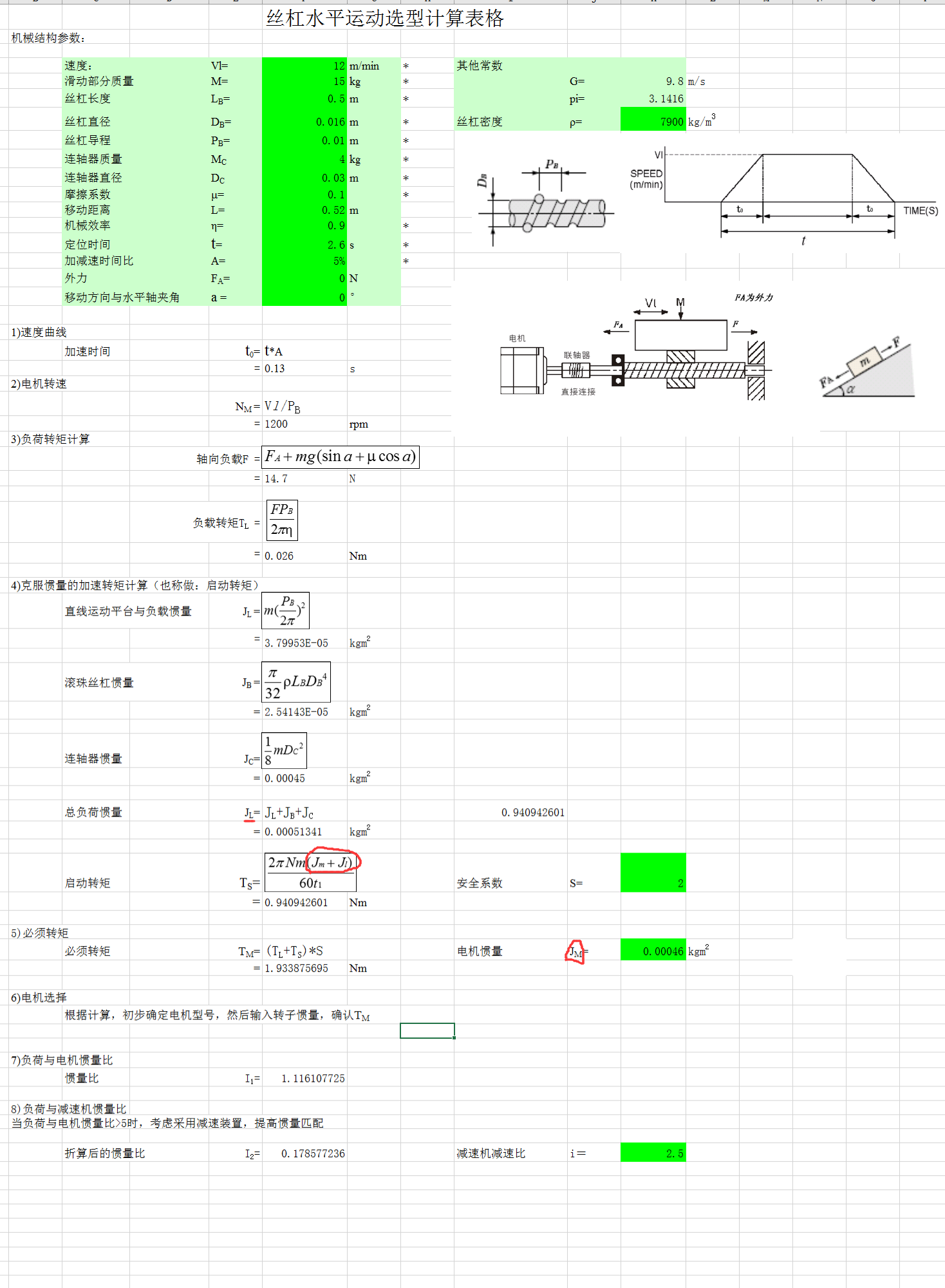

負載轉矩要=負載慣量X角加速度，想請問下負載慣量包含電機慣量嗎？我看了非標最強計算表格里有加這個電機慣量，如下圖

回復

探根究底 發表于 2024-4-18 16:47:10
負載慣量不包含電機慣量，但是你計算時計算用到系統總慣量是要加上，你電機也要轉的呀?。?！

點評

我自己一般會加進去， 會增加安全裕度。比如你慣量比時10 ，你就有接近10%的富裕。慣量比低的話，連安全系數我都可以不加。你那個計算表，一般時廠商提供給設計者確保選型能用的，所以保守。  發表于 2024-4-19 11:25
我反思下，再細細道來。1、首先按我個人印象，額定功率是一般是電機的輸出功率，電機本身有損耗在輸入功率里，計算時不用考慮。所以計算要用的功率時可以不加。  發表于 2024-4-19 11:23
那我算功率的時候，不是算負載慣量的就好了嗎？電機慣量和負載慣量的比值用來看下是否慣量匹配 ，還是你說的是，功率要用系統總慣量來算？  發表于 2024-4-19 08:13
599142655 發表于 2024-4-18 16:09:41
電機的慣量會比負載的小很多。所以無所謂的。對扭矩影響不大。我選電機的時候都不算的。最終核算的時候可以加上去。

點評

最終核算的時候，加到哪個地方？  發表于 2024-4-18 16:28
599142655 發表于 2024-4-18 15:46:50
步進電機和伺服是不一樣的。步進電機沒有恒扭矩區間的。步進的扭矩隨這轉速提高會快速下降。
599142655 發表于 2024-4-18 15:37:25
599142655 發表于 2024-4-18 15:25
負載慣量是不含電機慣量的。電機參數里一般會有推薦的慣量比。 你圈出的地方是計算啟動扭矩的。如果選伺服 ...

我計算的時候一般不算電機的。一般小功率的伺服運行的慣量比30左右。1KW以上的在10左右。

點評

你算啟動扭矩時慣量有沒有包含電機慣量？？？  發表于 2024-4-18 16:04
你算啟動扭矩有沒有慣量有沒有包含電機慣量？？？？  發表于 2024-4-18 16:03
599142655 發表于 2024-4-18 15:25:16
負載慣量是不含電機慣量的。電機參數里一般會有推薦的慣量比。 你圈出的地方是計算啟動扭矩的。如果選伺服電機的一般先計算負載慣量。根據慣量選電機。根據扭矩確定減速比。最后復核速度。

點評

那這個啟動扭矩不是負載扭矩嗎？啟動扭矩的計算慣量要包括（負載慣量和電機慣量）？  發表于 2024-4-18 15:27
斯文棒棒 發表于 2024-4-18 15:07:45
要加上電機本身的轉動慣量，電機選型樣本里面通常都會有。

點評

沒有啊，我看了雷塞步進電機里也是沒有加這個電機慣量啊  發表于 2024-4-18 15:16
