求助大神：怎么快速調整這四個柱子？

查看數: 2616 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

麥哥123

發布時間: 2024-4-22 17:36

正文摘要:

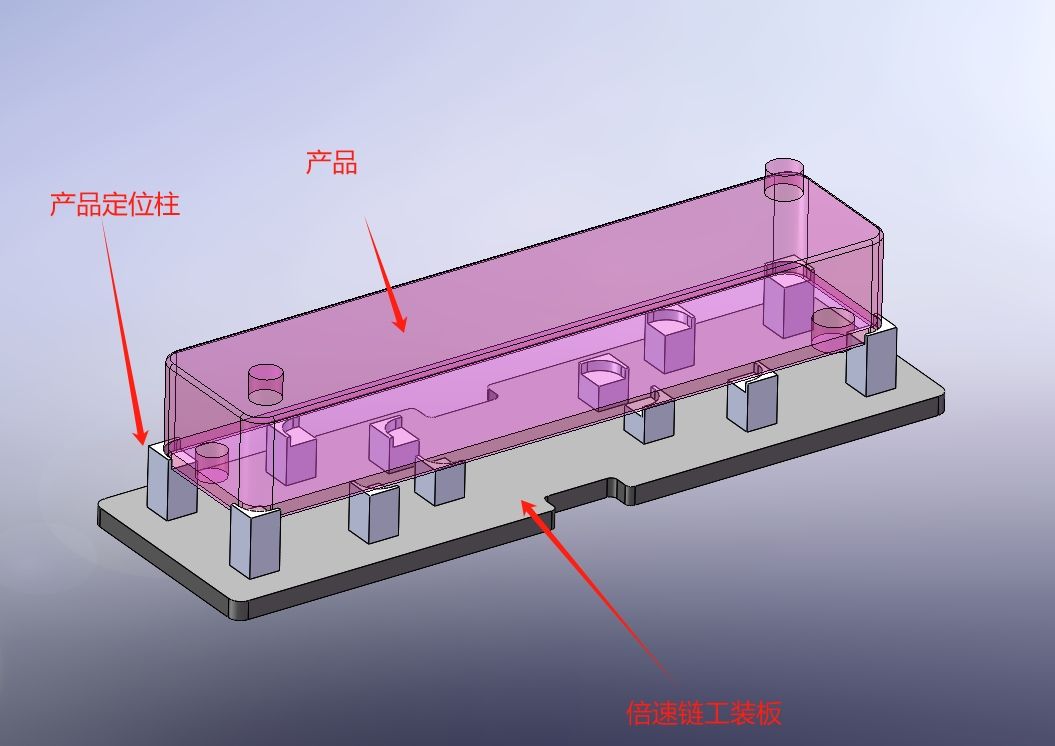

如圖：倍速鏈上有幾十塊工裝板，產品放在工裝板上面的四個定位柱。生產線要兼容多種尺寸產品（x方向多種、y方向兩種），怎么快速調整這四個柱子？做雙層正反牙滑臺嗎？ ...

回復

妄想s 發表于 2024-4-23 15:52:49

加四個，四個固定X方向，四個固定Y方向

象山哥哥 發表于 2024-4-23 11:36:07

四爪卡盤不知道可不可以

盧Tiger 發表于 2024-4-23 11:25:13

把你的產品圖和要求發上來，才能知道該怎么設計

麥哥123 發表于 2024-4-23 11:06:34

本帖最后由麥哥123 于 2024-4-23 11:07 編輯

喂我袋鹽發表于 2024-4-23 08:21
不定位四個角，例如4個邊，行不行？

也可以，但要兼容任意尺寸，Y方向可以只兼容2個尺寸

siralop 發表于 2024-4-23 09:21:29

柱子與底板做成活的，可插入的，里邊加標準墊塊。

喂我袋鹽 發表于 2024-4-23 08:21:53

麥哥123 發表于 2024-4-22 20:25
定位后，后面要抓取、翻轉、檢測、焊接、貼標。
如果是開長槽靠人工調整，不可靠，萬一某個工裝板產品不 ...

不定位四個角，例如4個邊，行不行？

麥哥123 發表于 2024-4-22 20:25:03

喂我袋鹽發表于 2024-4-22 19:11
4個定位柱夾緊工件，然后工件做什么操作？

4個定位柱的方式限制了兼容性。

定位后，后面要抓取、翻轉、檢測、焊接、貼標。
如果是開長槽靠人工調整，不可靠，萬一某個工裝板產品不在中心，可能導致抓取不到。
保健哥提的那個，只能固定長寬比例，也不合適。
有沒有微型的正反牙螺桿機構？或者同步帶，要求體積要小，承重要大

喂我袋鹽 發表于 2024-4-22 19:11:11

4個定位柱夾緊工件，然后工件做什么操作？

4個定位柱的方式限制了兼容性。

尹志春 發表于 2024-4-22 18:28:09

本帖最后由尹志春于 2024-4-22 18:34 編輯

這個多容易，就要四個柱子，然后，開4條槽就行，參考四抓卡盤，你想調多大就是多大，可手推定位，也可以下螺桿，
我把我老本都說出來了，你小子記得到了佛山，請我大保鍵，搞成十字，想多大就多大，Y方向有不合適，可以通過換柱子中心孔還調速，就是在柱子上設計個調偏孔，能通用99%的產品，我執笠了，要不要我來幫你打工，一月保證20次大保鍵就行了，工資無所謂
