供應商說工程圖圖紙不清晰，是啥意思？哪里有問題

查看數: 4722 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-4-26 13:18

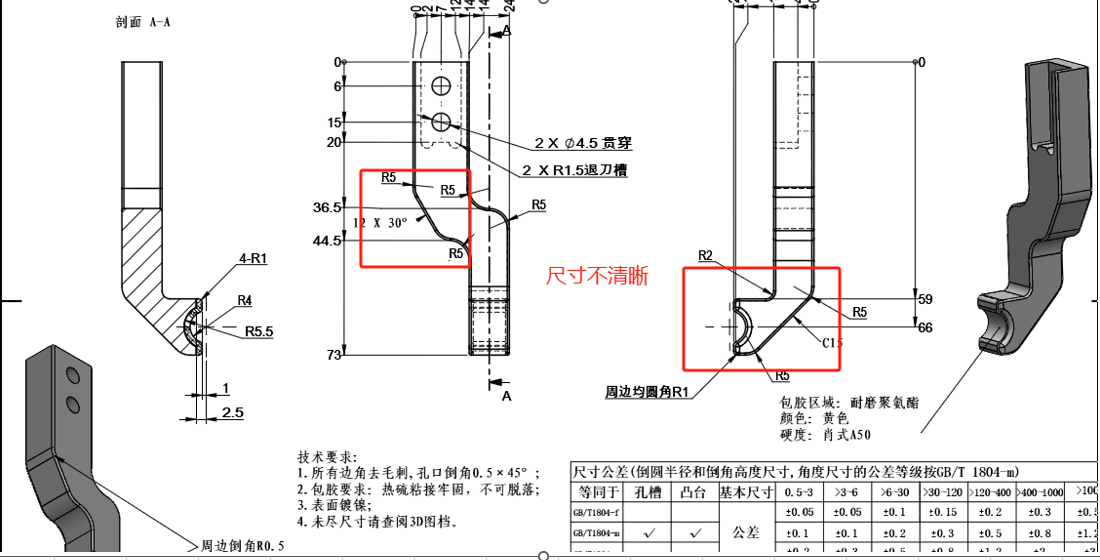

如圖

回復

a526308686 發表于 2024-4-26 16:01:36

給3D了，供應商說是圓弧接圓弧畫不出來。采購事多，非讓改圖

繼續在 發表于 2024-4-27 15:52:29

尺寸漏標小事，包膠加工太麻煩，工序太多，零件量少不值得做

而且應該出兩張圖紙，包膠前與包膠后圖紙發表于 2024-4-27 15:53

回形杵 發表于 2024-4-27 14:44:09

我們這里給個CAD就行，編程師傅說畫不出來的時候，你也換位自己畫一下，看根據這個圖片能不能畫出來

無聊1995 發表于 2024-4-27 09:14:02

直接給3D和CAD就好了呀

鑫森淼炎垚 發表于 2024-4-27 08:17:42

你用你提供的PDF圖，重新畫一下，看能畫出來嗎？你就是個工程師界中的二把刀。

駱馬湖鐵匠 發表于 2024-4-27 08:05:30

細看，是稍微有點表達不清楚

麥哥123 發表于 2024-4-26 23:32:27

換是我，就標個外形尺寸，圖紙注明：未注尺寸見電子檔

廟嶺葉無道 發表于 2024-4-26 17:36:53

非標設計都這樣標注尺寸嗎，人都看暈了，12倒角沒有定位尺寸

盧Tiger 發表于 2024-4-26 17:09:28

這種尺寸標注方法看著好累

海燕ZHpf 發表于 2024-4-26 16:03:29

主視圖左側的R5,相對于上方零線的距離；左視圖右側的R5,相對于上方零線的距離。
