求助這個接頭與套筒的連接方式應該如何設計？

查看數: 3056 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-5-3 16:18

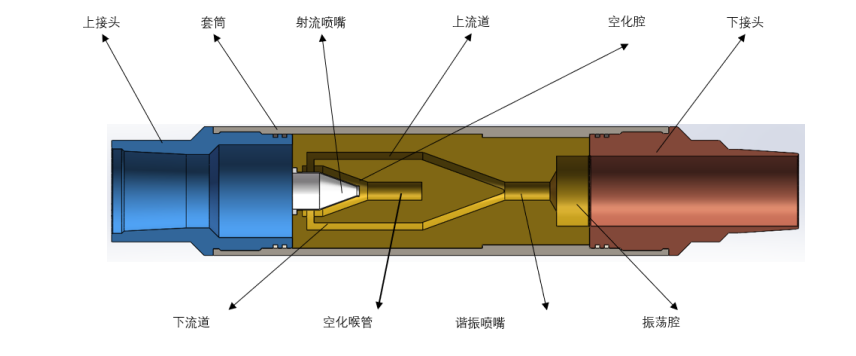

我并沒有找到這種設計的連接方法具體是什么，而且想不到應該怎么裝上去。所以我設計了一個螺紋連接，但是我不知道怎么進行強度校核，管道里的流體對管壁的作用力似乎是0。求助各位大佬。 ...

回復

老母雞Y 發表于 2024-5-7 08:56:17

看圖上會不會是卡扣之類的，是塑件嗎

象山哥哥 發表于 2024-5-5 08:11:46

像是一個噴頭結構，不知道是做什么用的。只要是噴頭，里面都有壓差，對緊固和密封都有一定的要求。首先應該搞明白內部壓差大概是多少，才好制定相應的密封方法和緊固方式。

qqqabcw 發表于 2024-5-4 18:16:32

很好奇這個是做什么用的？

qqqabcw 發表于 2024-5-4 18:14:52

套筒上做臺階啊，用螺母軸向當著套筒往外螺紋上擰，收緊。擴口和擴口螺母參考吧。
