求教簡易的導向結構

查看數: 8348 | 評論數: 20 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-5-10 17:20

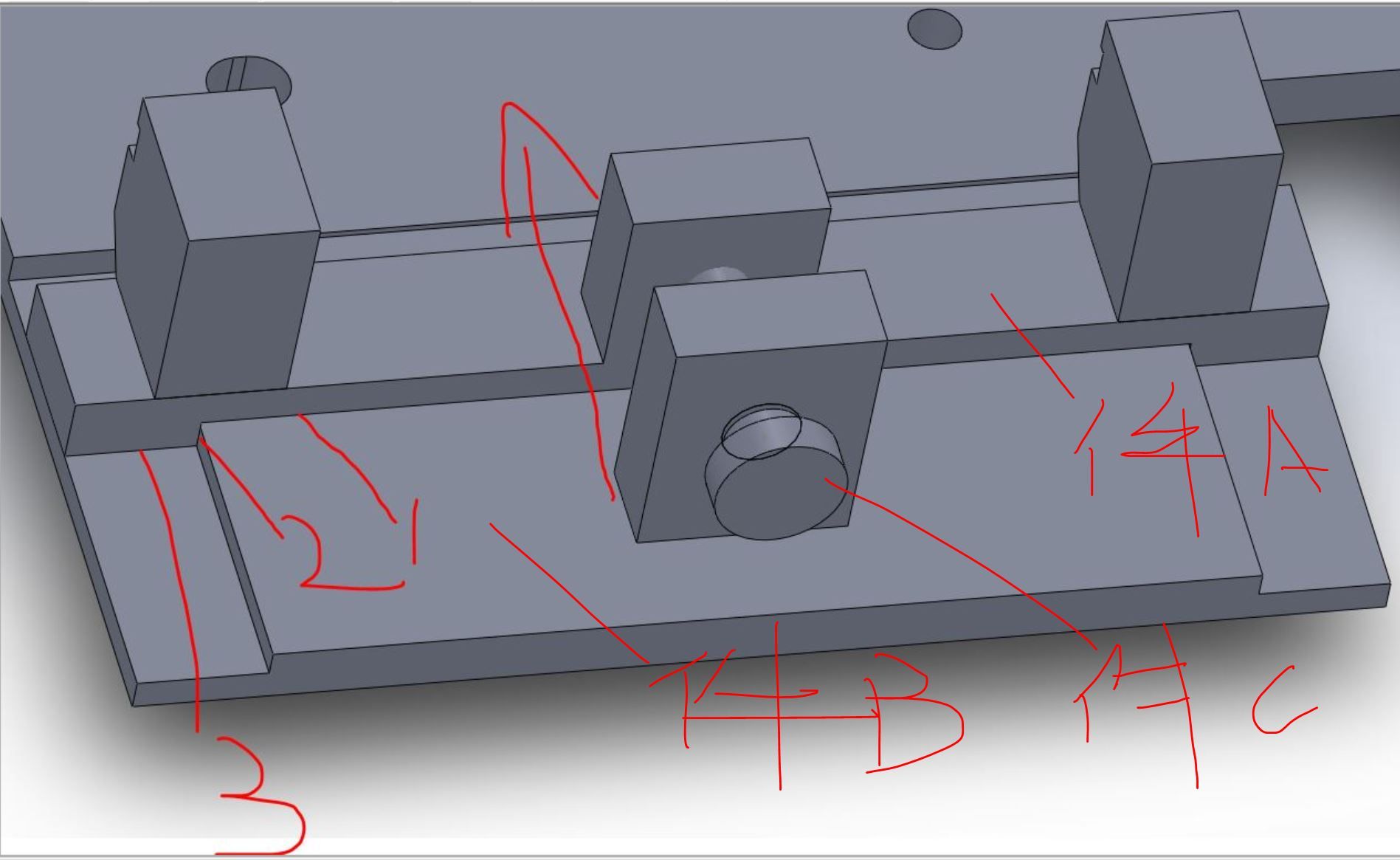

如圖所示，件A通過件C的旋擰可實現在件B上直線向前或向后移動，件B加工出兩個臺階面，是為了起到直線導向作用，件A移動距離20-30mm行程件A的側面與底面與件B接觸，中間序號1那部分與件B表面有一定間隙大概0.5mm 也 ...

回復

游離縉云 發表于 2024-5-24 17:42:16

這結構挺常用的，沒啥問題，只是調整精度不高

管理團隊 發表于 2024-5-21 16:40:37

公眾號留言選取

范老大1111 發表于 2024-5-13 13:14:19

XIEXIE分享

人外有人 發表于 2024-5-12 19:53:02

工況不明，速度，精度，使用環境，都會影響導向方式選擇。要求不高的話，都可以，但是建議導向長度加長，減小偏載卡頓

象山哥哥 發表于 2024-5-11 10:11:44

樓主這種結構類似燕尾槽，結構肯定沒問題。要求的參數信息太少，無法評價是否可行。

盧Tiger 發表于 2024-5-11 09:19:59

導向塊+導向槽，控制好間隙

驅蚊器86 發表于 2024-5-11 09:12:10

負載有偏心就會卡死~

寰宇無人 發表于 2024-5-11 09:02:53

面接觸變成線接觸唄，贊成9樓的說法
