蝸輪蝸桿裝配干涉問題ansys有限元模型解決方法咨詢

查看數: 11146 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-5-14 08:58

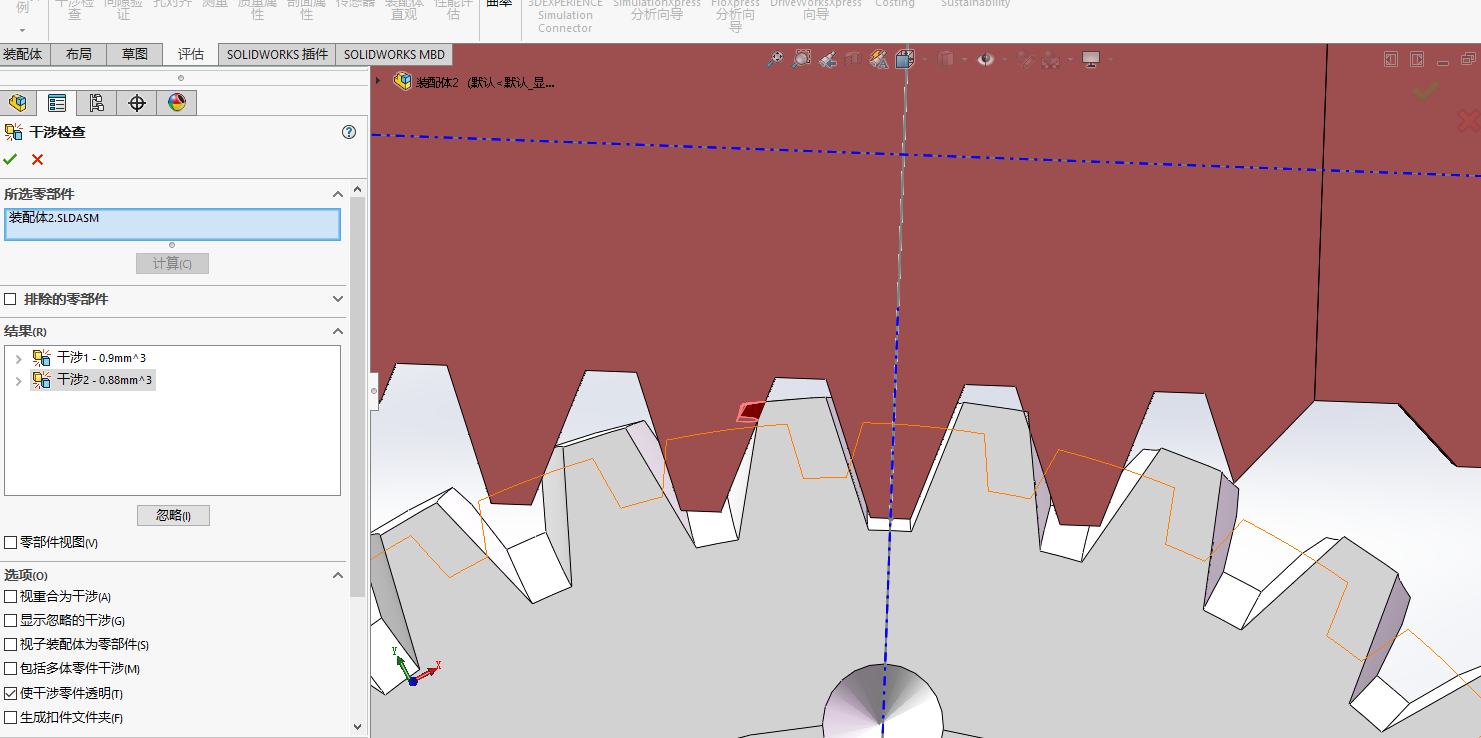

本帖最后由開了又開于 2024-5-14 09:04 編輯 " L3 |! P& U: Q" i: s5 C1 ?; w% ^5 {! W7 _ 第五屆“高教杯”機械類的模型，想用于ansys靜力學和瞬態仿真蝸輪蝸桿傳動，裝配體在solidworks上干涉檢查有兩處干涉， ...

回復

cangzhoumj 發表于 2024-11-13 12:55:36

齒形問題

過客traveller 發表于 2024-11-6 16:16:46

可以利用方程式進行建模，利用漸開線和螺旋線進行精細建模

維龍 發表于 2024-8-20 17:00:53

探根究底發表于 2024-5-14 11:012 H" t7 Y6 V8 V" f" [
SW:移動+碰撞

您好，請問你可以具體說一下么，我也遇上這種問題了

fleonard 發表于 2024-8-11 17:50:33

插件建模蝸輪肯定干涉，蝸輪除了中間截面的齒形是漸開線，其它截面都不是；而插件建模都要用用掃掠等，這建出來都是近似的；所以裝配后肯定干涉。要想不干涉，蝸輪必須要準確建模，實際使用可以考慮用模擬加工法來獲得蝸輪模型。

小小有道 發表于 2024-6-27 15:54:40

齒形不行

DaedraMech 發表于 2024-5-14 11:16:22

模型建錯了可不得干涉嗎。蝸桿齒形是梯形的話，蝸輪端面齒形應該是漸開線，而非也做成梯形。另外你這個蝸輪好像也沒做出螺旋角來。

探根究底 發表于 2024-5-14 11:01:14

SW:移動+碰撞

開了又開 發表于 2024-5-14 10:50:54

斯文棒棒發表于 2024-5-14 10:082 ~8 Z+ L' T7 S" }. Y7 U! X
蝸輪建模準確嗎？如果是近似建模可能就會干涉

沒用漸開線建齒形

開了又開 發表于 2024-5-14 10:49:21

liuhuiming177 發表于 2024-5-14 10:33
$ H9 q' M% Q+ J9 L你這齒輪模型不干涉才不對

我沒用漸開線建模齒形，這是干涉的原因嗎？
