剪叉升降機受力分析

查看數: 9333 | 評論數: 9 | 收藏 9
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-5-25 09:54

正文摘要:

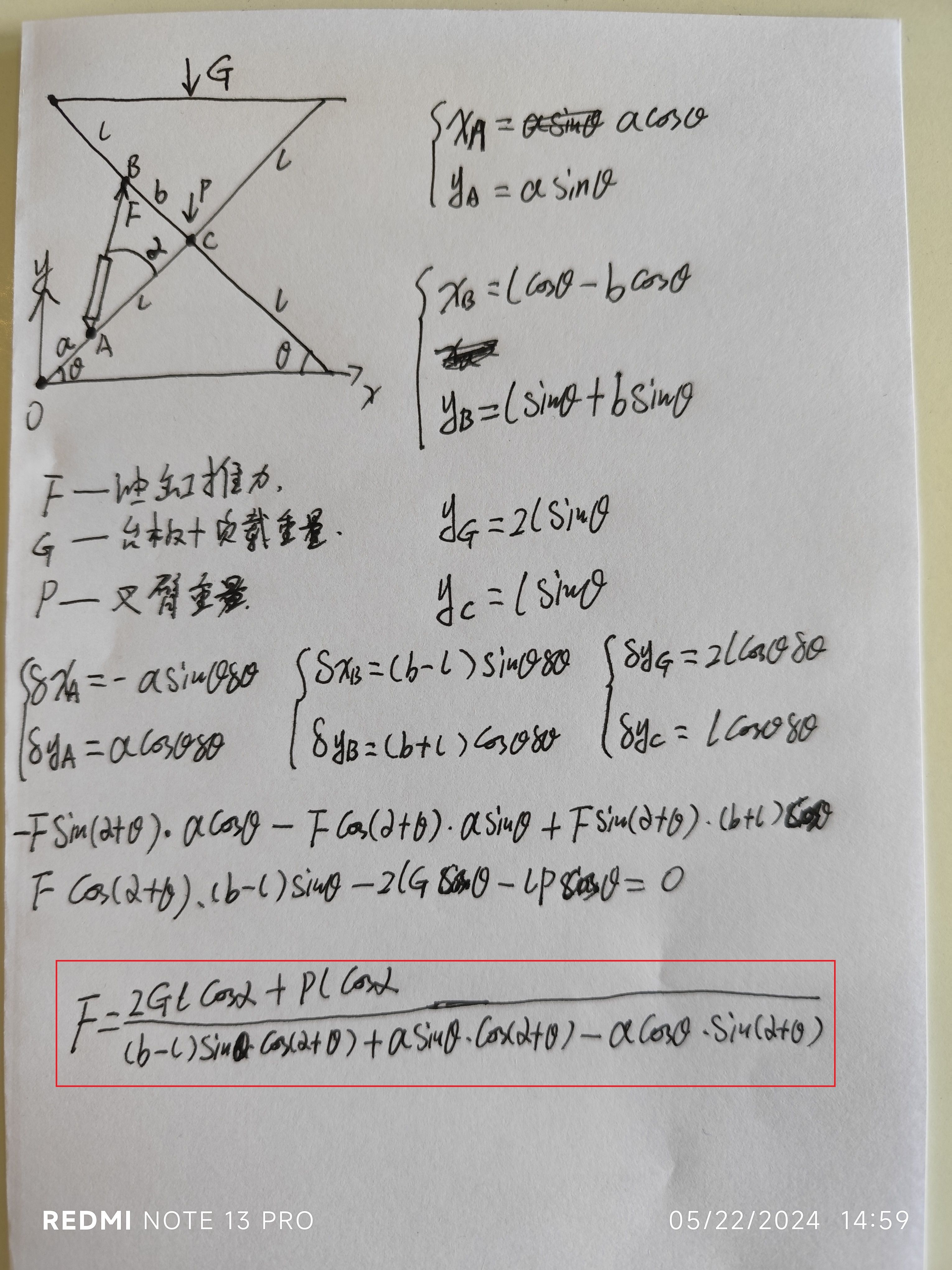

前天,有一個小學生說他想做一個類似剪叉升降機的東西,但是桿件太多,不知道怎么計算輸入輸出力的關系。我說你不知道不會百度嗎?他說百度上沒有。我跟他講先別急,等我做個教程發網上,你再做的時候就能百度到了。 ...

回復

初學設計者 發表于 2024-7-5 17:58:15
最近要做,收藏了
姜方圓 發表于 2024-6-11 21:02:31
謝謝分享
ericshen12 發表于 2024-6-10 22:46:20
這種的受力分析過程太煩了,用虛位移容易理解點。運動關系求解比較麻煩。
挺萌的TMD 發表于 2024-6-10 21:32:11
格格吉祥巴拉 發表于 2024-5-25 14:51
樓主,如果用SW的MOTION分析,可以直接算出油缸的輸出力和重力的關系。

MOTION分析我不會用,也不想學。
風起于 發表于 2024-5-25 15:56:13
格格吉祥巴拉 發表于 2024-5-25 14:51
樓主,如果用SW的MOTION分析,可以直接算出油缸的輸出力和重力的關系。

我反推過,MOTION分析結果偏差不大。不過不常用的話會擔心沒用好軟件而結果不準
風起于 發表于 2024-5-25 15:35:16
剪刀臂的力轉換公式網上有相似的,可以照著葫蘆畫瓢。試驗后數據是對的
格格吉祥巴拉 發表于 2024-5-25 14:51:13
樓主,如果用SW的MOTION分析,可以直接算出油缸的輸出力和重力的關系。
盧Tiger 發表于 2024-5-25 10:54:21
怎么驗證公式的正確性?

點評

OK  發表于 2024-5-26 16:14
用一個電子表格和3D模型,表格上的變化量和3D上的數據做一個對比就好了  發表于 2024-5-25 20:40
大聰明設計師 發表于 2024-5-25 10:27:46
好的
