如果是供電線應該不需要滑環
如果帶信號線就需要了

應該是在快換盤機器人側里邊有一個總線模塊和閥板模塊吧，這樣氣電滑環可以少很多，可以做的小一點，隱藏著完全看不出來，

以前用過這個機構, 的關鍵部件有兩個, 分別是旋轉軸上端的電氣滑環和旋轉軸下端的快換器.
至于信號數量, 電氣滑環120mm外徑的就可以通120路信號, 快換器由于是對插結構, 信號線纜也不需要很粗的針, 所以體積也不會太大.

學渣渣 發表于 2024-6-2 11:34
給大佬點贊；沒看懂不用電氣滑環，如何實現旋轉幾圈，或者只轉360°？里面有排線，有伸縮拖鏈？

推測是旋轉拖鏈。igus有

wyy123456 發表于 2024-6-1 21:18
可以定制

給大佬點贊；沒看懂不用電氣滑環，如何實現旋轉幾圈，或者只轉360°？里面有排線，有伸縮拖鏈？

喂我袋鹽 發表于 2024-6-1 11:48

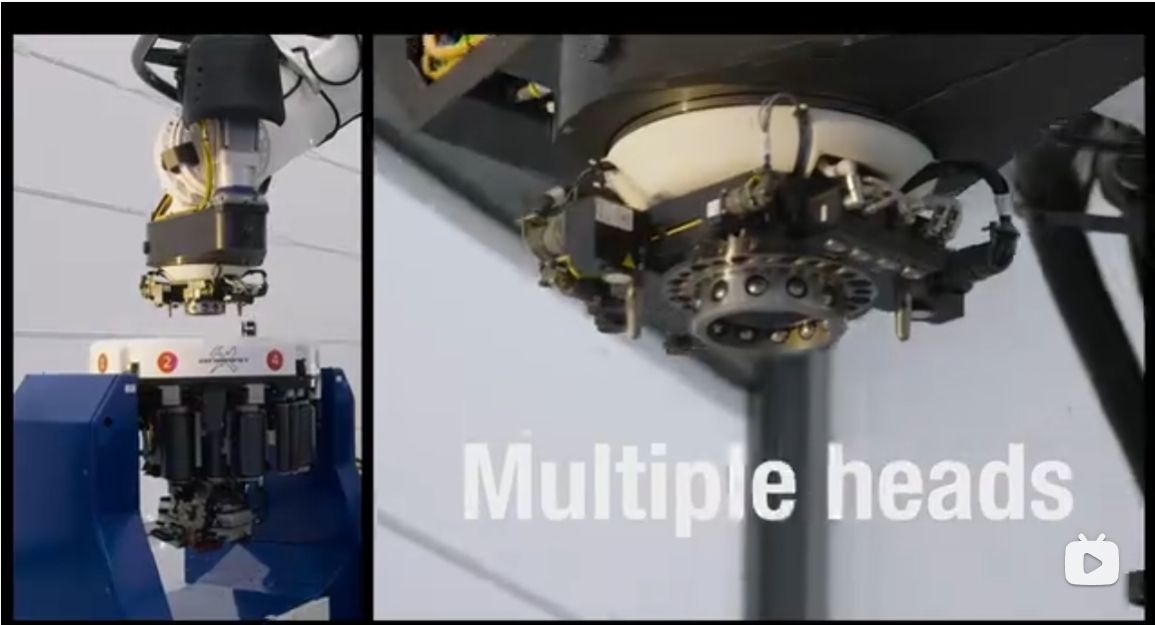

見樓上的負載照片，滑環能搞定嗎

滑環都可以定制的，沒問題，只有你給有多少功率路，信號路，水路，氣路，光纖路，高頻等。

喂我袋鹽 發表于 2024-6-1 17:40
壓力，溫度，，，，，才2個模擬量？不至于這么少吧

可以定制

wyy123456 發表于 2024-5-31 20:56
氣電滑環能承受多大負載，一般機器人末端工具切換是快換

壓力，溫度，，，，，才2個模擬量？不至于這么少吧

電滑環？
