發布時間: 2024-6-10 21:01

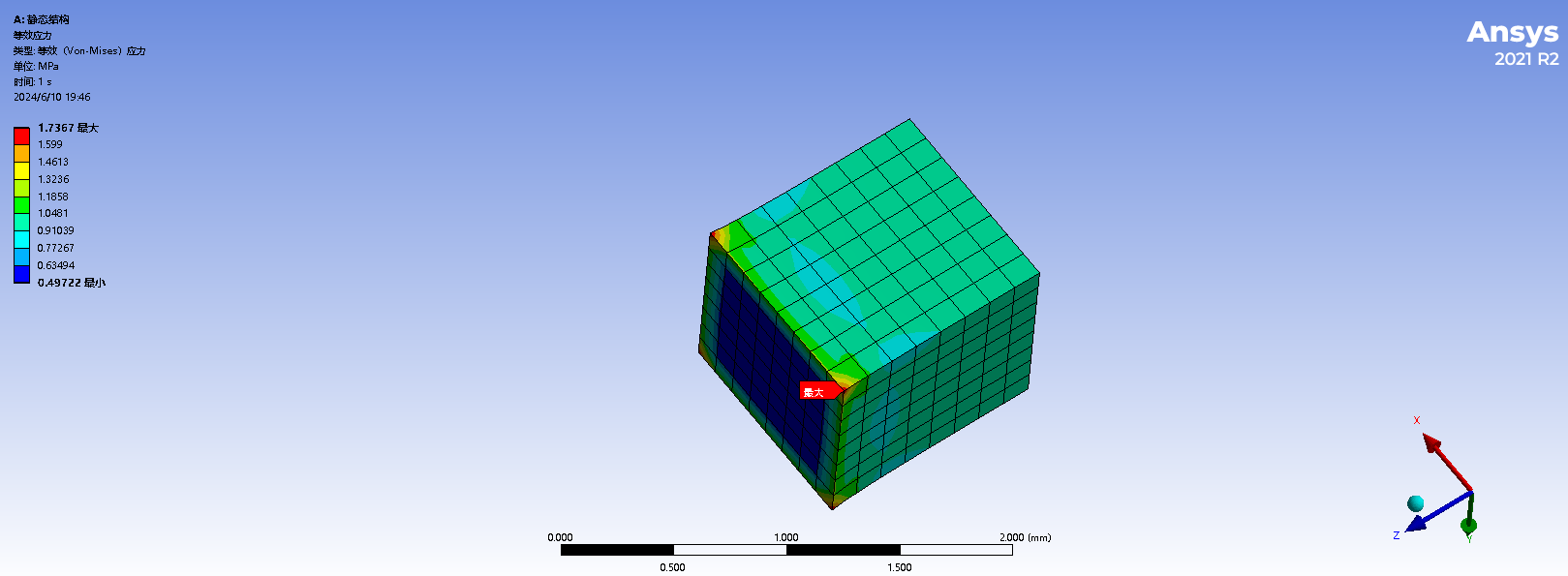

一個邊長為1mm的立方體，相對的兩個面上受1N的拉力，米賽斯應力應該是1MPa。我用軟件試了一下，發現結果一點也不靠譜，如下圖，有應力奇異。后來我就在百度上搜了一下，終于找到了辦法。就是把固定約束改成位移，然 ...

回復

無妄是我 發表于 2024-6-11 20:11:07

設置過，不行，看大神經驗！

sgxap666 發表于 2024-6-11 19:10:29

SW也是這樣

ccxx13 發表于 2024-6-11 16:40:28

固定支撐導致垂直載荷方向的變形沒了

cdhcn 發表于 2024-6-11 13:56:27

這軟件也能整到，不錯哦。聽說這個很吃電腦性能。

zc1401 發表于 2024-6-11 09:19:51

立方體變成長方體沒？

機械小白1234567 發表于 2024-6-11 09:12:02

看起來樓主可能剛搞仿真不久，如果忽略重力的話，理論上不需要約束，僅靠兩個面的力就平衡。但考慮到實際網格的劃分，模型計算的誤差，所以在選取一個堆結果影響小的約束，就可以了，約束太多反而不準。

熱青茶 發表于 2024-6-11 09:00:32

分清理論力學與材料力學，不要混為一談。

機械設計1234 發表于 2024-6-11 08:59:35

修車俞師傅發表于 2024-6-11 08:57
這是啥軟件啊，老哥

第一張照片，右上角有寫，ANSYS，美國有限元分析軟件

修車俞師傅 發表于 2024-6-11 08:57:47

這是啥軟件啊，老哥
