看下這種結構的快換有沒有什么隱患？

查看數: 2033 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-6-12 14:28

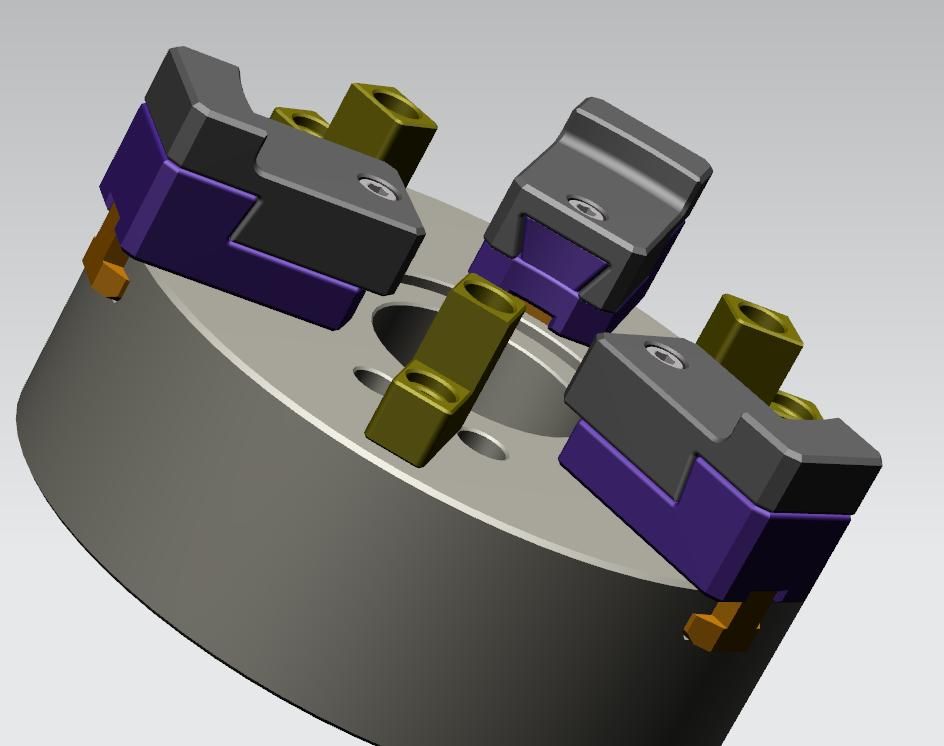

如圖。請大神幫忙分析下，公司產品小批量需要經常換型，盤類零件夾持外圓，子爪根據卡盤行程做多個區間，數控立車用的

回復

上善若水6919 發表于 2024-6-13 08:24:26

學習。。。

hl90 發表于 2024-6-12 22:29:16

去看看生產彈簧的那種機器，都是凸輪聯動，牛逼得很，會對你這個有點啟發

范老大1111 發表于 2024-6-12 16:12:15

范老大1111 發表于 2024-6-12 15:50
弄一顆螺絲在那主要是結構不合理爪子飛出來
形位公差沒那么嚴格，剎車盤加工的

感謝

范老大1111 發表于 2024-6-12 15:50:04

注冊機008 發表于 2024-6-12 15:43
1、1顆螺絲不夠，不容易壓平
2、每次換子爪，都得重新拉一刀保證同心，你得確認有這么多余量給你耍

弄一顆螺絲在那主要是結構不合理爪子飛出來
形位公差沒那么嚴格，剎車盤加工的

要求不高的話，你可以按照這個思路去試；過程中小心產品沒夾緊，可以試試用顏料筆，涂抹產品表面，反復拆裝子爪換型夾緊產品發表于 2024-6-12 16:03

注冊機008 發表于 2024-6-12 15:43:45

1、1顆螺絲不夠，不容易壓平
2、每次換子爪，都得重新拉一刀保證同心，你得確認有這么多余量給你耍
