個人感覺  ，用大轉盤結構，振動盤上料，一次檢測20個,用3D相機，或是上面一個，然后前面一個

https://www.douyin.com/video/7373648007268404517
你多搜下相關的視頻，找下靈感，示意圖也不容易表達清楚的。

cdhcn 發表于 2024-6-14 15:17

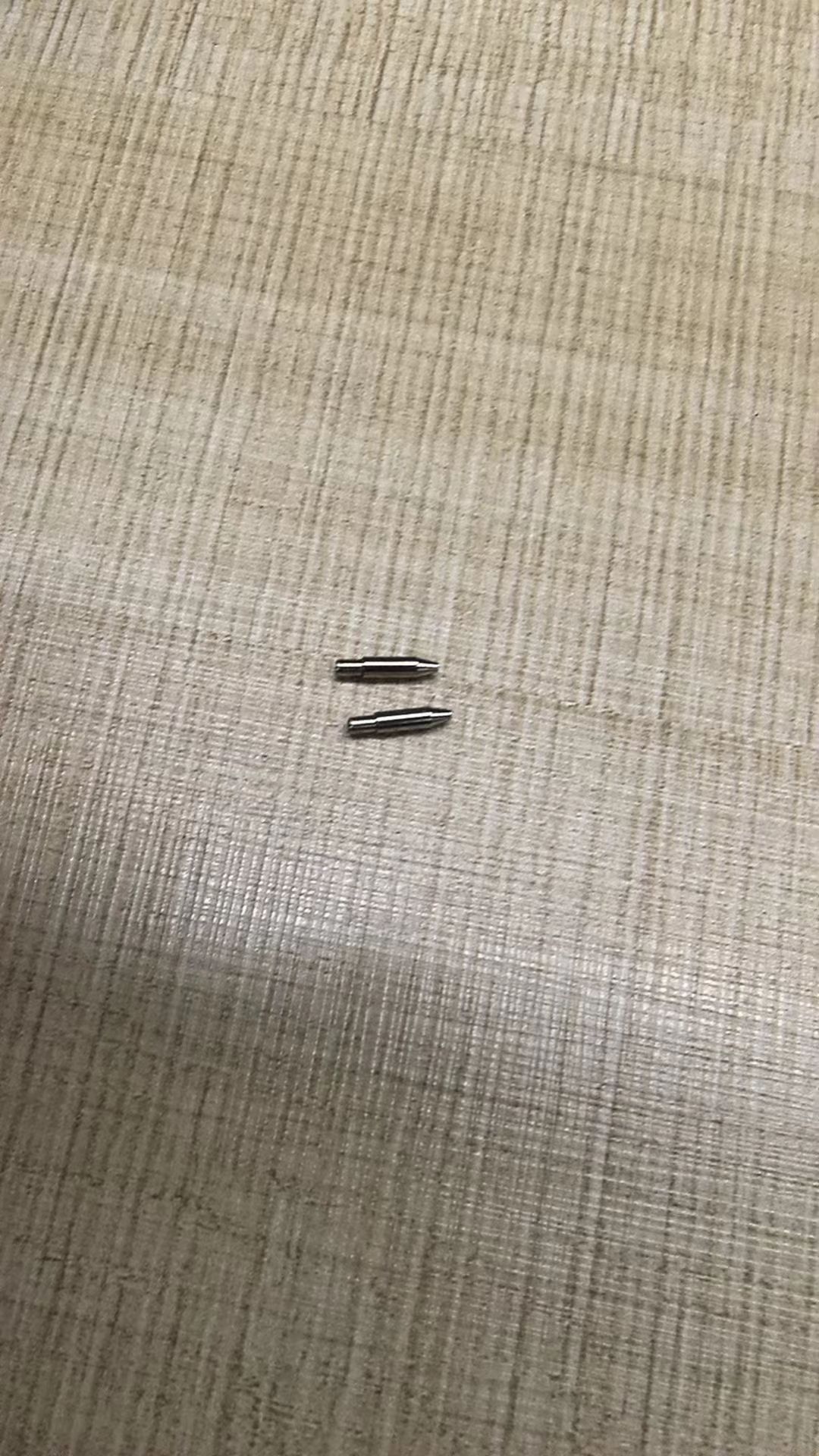

視覺檢測外形和孔，那得兩個方向放置相機，一個照外形，一個照孔。如果振動盤速度跟不上，參考一下某些類似 ...

大佬好，有點沒聽懂，能給個示意圖嗎

視覺檢測外形和孔，那得兩個方向放置相機，一個照外形，一個照孔。如果振動盤速度跟不上，參考一下某些類似螺絲上料機構，設計個細長槽在料箱里不停往上抬料，順著的就上去了，橫的就掉下去再來，還可以考慮設計成滾輪形式，多個槽往上滾?；蚴侵苯佑煤Y孔不停篩選。至于大小頭方向還得再想個辦法，用什么阻擋機構篩選。我也就瞎出主意，僅供拓寬思路。

主要是機械結構方面

多幾個鏡頭就可以

xiaoliaogc 發表于 2024-6-13 10:46
我這邊主要是做機構，現在目前就是 難度在800pcs/min 結構感覺很難做

上料目前也要設計，振動盤單個盤直著出料只能400 還不分前后

xieshuilong24 發表于 2024-6-13 11:48
找我給你出個方案，帶我去大保健怎么樣，本人有從事AOI行業6年經驗，。

加個微信聊

xieshuilong24 發表于 2024-6-13 11:48
找我給你出個方案，帶我去大保健怎么樣，本人有從事AOI行業6年經驗，。

可以啊
