一個關于導向設計尺寸的問題，請大佬指點一下

查看數: 2550 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-7-1 18:27

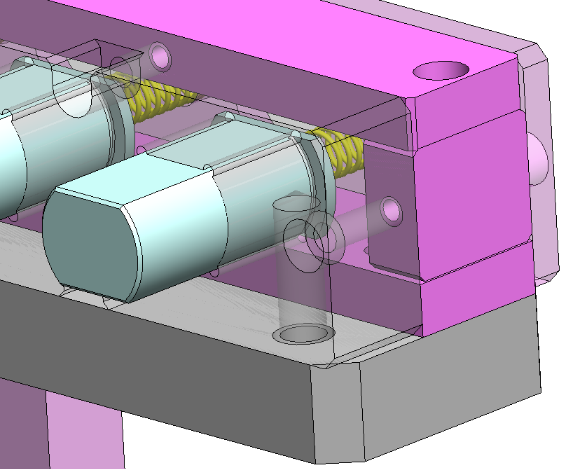

這個結構的這兩個尺寸滿足什么關系就能確?？梢皂槙郴瑒?？

回復

zhjicel 發表于 2024-7-3 11:42:01

長徑比要合適，易格斯好像有長徑比的描述

599142655 發表于 2024-7-3 11:33:46

沒有精度要求的話，留0.1的間隙就行。

改怎么稱呼 發表于 2024-7-3 11:20:33

如果只是為了防止轉動，可以考慮在圓柱上面增加一個類似鍵槽孔，孔上面增加一顆螺栓，防轉動

pengzhiping 發表于 2024-7-2 11:15:20

去了解一下花鍵軸可以仿照一下

象山哥哥 發表于 2024-7-2 07:55:04

旋轉90度，由面接觸，改為線接觸。

LatersM 發表于 2024-7-1 19:15:12

配合部分長徑比更重要。

petterrr 發表于 2024-7-1 19:02:22

接觸面越少越好，另外增加脂潤滑

正解。這個結構不知道依據什么設計的，公母件配合怎么加工的出來，從理論上這個結構很可能就是卡滯的直接原因。發表于 2024-7-2 10:15

逐夢2020 發表于 2024-7-1 18:58:38

沒有什么關系啊，你看下直線導軌的行程和滑塊有關系嗎？可長可短??！
