想鈑金這種精度，靠市面的機器都能滿足，直接按理論尺寸出圖就可以了。沒必要頑固不化的按制圖標公差。
比如有個孔距尺寸，按設計理念，100-1到-2，標注是沒錯，但你CAD圖不按中間值畫，割出來就是100±0.1，所以說鈑金這種情況，標公差是畫蛇添足。折彎尺寸是要補償?shù)?，?biāo)公差才有意義。

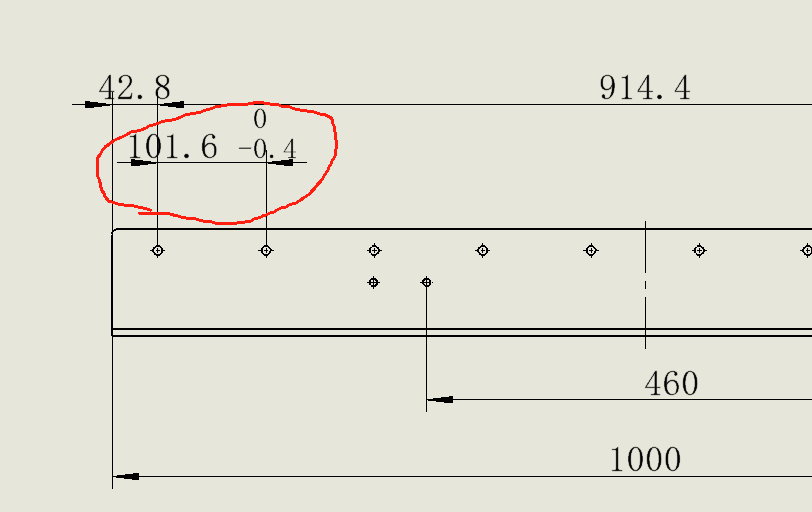

樣冊上的確是推薦標-0.4

攻城獅老李 發表于 2024-7-6 10:59
建議你改成101.4±0.2，激光切割一般精度±0.1之內，你那樣標實際孔距101.5-101.7

好的，謝謝

尺寸畫中值，標中值就好

盧Tiger 發表于 2024-7-6 10:21
一般標注成對稱公差，101.6±0.2

是標成101.4±0.2嗎？不能搞整數哦，裝滾筒的，得按鏈條節距來

一點修改的空間都沒有嗎，開孔只要你有圖紙都好辦，但沒有一點自主權干著憋屈。

你這不是孔公差，是孔中心距公差吧

建議你改成101.4±0.2，激光切割一般精度±0.1之內，你那樣標實際孔距101.5-101.7

激光機切割出來的孔距±0.05的樣子，差一些的也能±0.1
