求助：膠囊小球檢測設備的剔除部分，煩請各位大佬指點一二

查看數: 1294 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

mavis0319

發布時間: 2024-7-9 13:40

正文摘要:

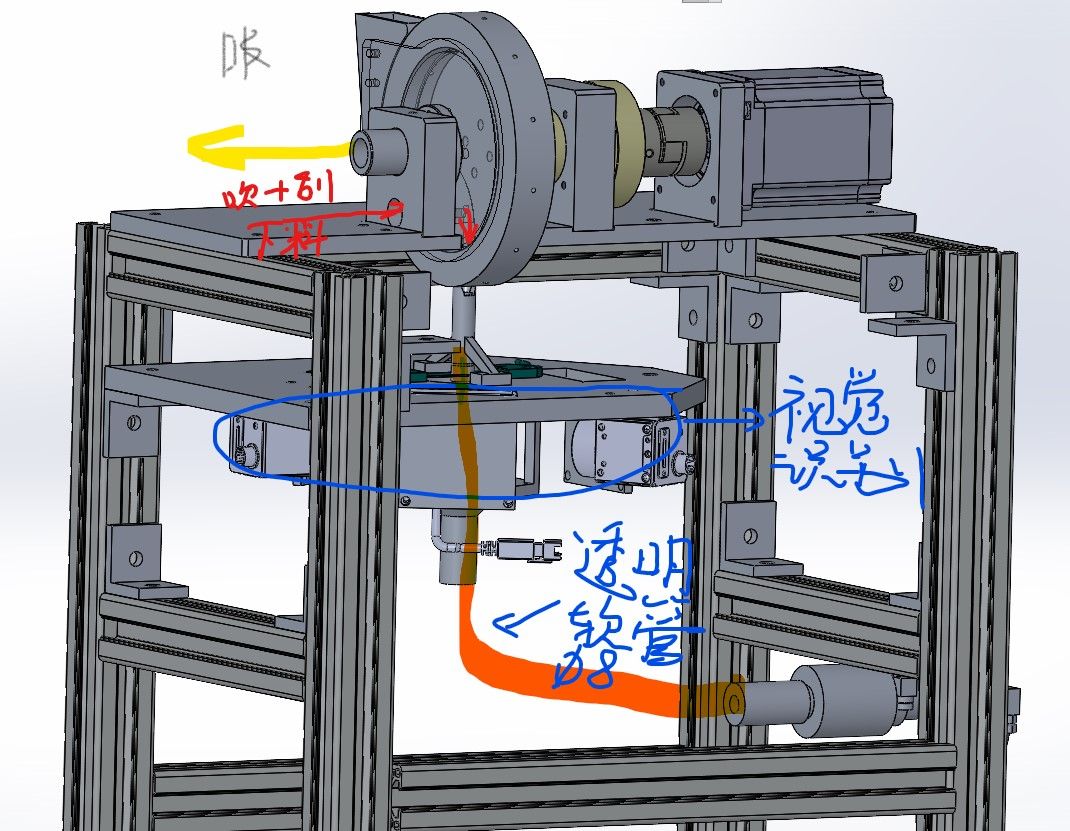

如下圖所示，是透明膠囊小球的檢測設備，負壓吸料，轉到正下方的時候吹起+刮蹭下料；經過三個相機視覺識別后，剔除不良（圓度不夠，膠囊內液體不足，雙珠，尺寸不足等等）；目前的問題是，希望找到能在此基礎上能 ...

回復

mavis0319 發表于 2024-7-10 15:23:37

ahway 發表于 2024-7-9 14:50
高速閥+CCD可以實現，但需要較好的圖形識別、處理軟件，以及配套的高速電磁閥。閥門推薦美國MAC：

還是說像按動筆那樣的結構，可以上下

點評

ahway

分光機有專用的三軸凸輪分割器。發表于 2024-7-10 16:24

mavis0319 發表于 2024-7-10 15:22:35

ahway 發表于 2024-7-9 14:50
高速閥+CCD可以實現，但需要較好的圖形識別、處理軟件，以及配套的高速電磁閥。閥門推薦美國MAC：

那這個圓盤取料部分是怎么實現的呢，旋轉應該是伺服電機，上下移動是氣缸還是什么呢

ahway 發表于 2024-7-9 14:50:12

高速閥+CCD可以實現，但需要較好的圖形識別、處理軟件，以及配套的高速電磁閥。閥門推薦美國MAC：

成本方面如果希望控制，建議參考SMD分光、編帶一體機的檢測結構。分度檢測、剔料，吸氣可以集中也可以單獨控制，高速閥門吹氣剔料：

mavis0319 發表于 2024-7-9 13:43:29

小球帶有彈性，尺寸φ2-3.5之間，透明軟管后面是真空發生器，主動吸取小球
