一個簡單的圓柱形工件定位快速工裝

查看數: 3012 | 評論數: 9 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-7-10 18:18

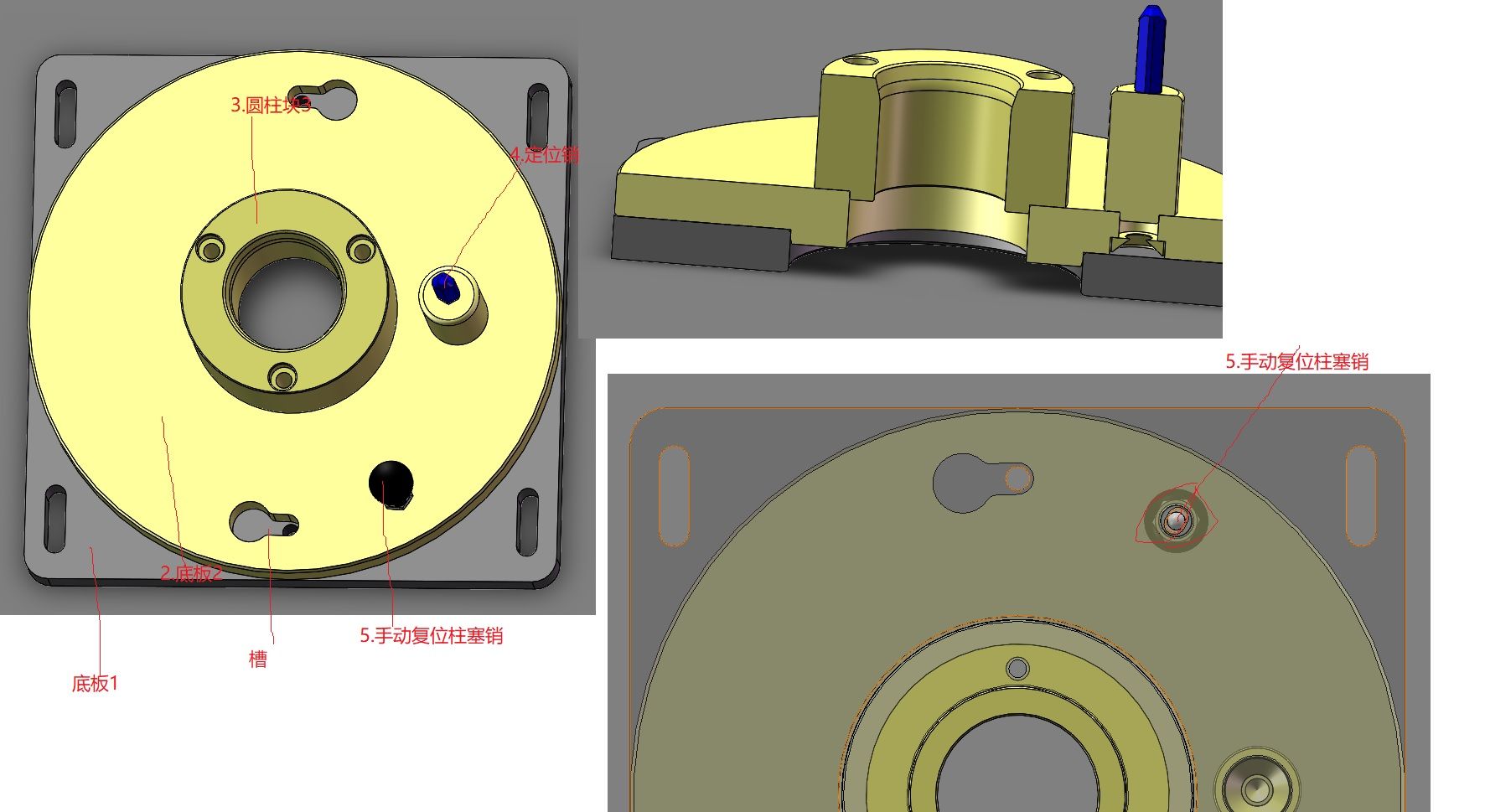

如圖，客戶的產品有多種，具體圖片不發，但尾部都是圓柱形，根據這個直徑來設計快速工裝，實現產品快換功能如圖底板擰緊后輕易不動，機器人送料工件放到圓柱塊3的內孔定位，待零件通過另外一組模組夾爪取走后，再放 ...

回復

菜又愛玩 發表于 2024-7-11 16:55:49

看的迷迷糊糊

FKUEDEJXSQ2 發表于 2024-7-11 14:23:55

3 4 是定位產品用，通過更換2定位不同產品的位置方向，不知道是不是這樣。

非標男 發表于 2024-7-11 10:47:07

wtangzz147 發表于 2024-7-11 10:06
有一點不理解，【千萬不要把這個腰型孔設計成繞圓周方向的了，那樣2板在1板上是可以轉動的了】，有柱銷塞定 ...

同感，蹲個坑

wtangzz147 發表于 2024-7-11 10:06:06

有一點不理解，【千萬不要把這個腰型孔設計成繞圓周方向的了，那樣2板在1板上是可以轉動的了】，有柱銷塞定位，怎么會轉呢，如果2不能在1上轉動，拔掉柱銷塞之后怎么取下2呢

shentu 發表于 2024-7-11 09:30:06

這設計的啥呀。。。。。有圖有文字，都描述不清不楚，我該說語文老師都白教了。

盧Tiger 發表于 2024-7-11 08:56:47

建議采用3個腰形孔，而且5和4之間的距離盡量的大。

bsw1121 發表于 2024-7-11 08:52:21

勞衣侖捷達發表于 2024-7-10 21:20
一看就是有經驗的老手！

我猜是快拆，螺釘松一點點轉一下零件就能取出

老虎01 發表于 2024-7-11 08:34:58

請教大佬 4定位銷跟底板2上的腰形孔是啥作用？

勞衣侖捷達 發表于 2024-7-10 21:20:44

一看就是有經驗的老手！
