求助典型扁帶剪切氣缸大小選型

查看數: 1251 | 評論數: 8 | 收藏 3
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2024-7-22 10:06

正文摘要:

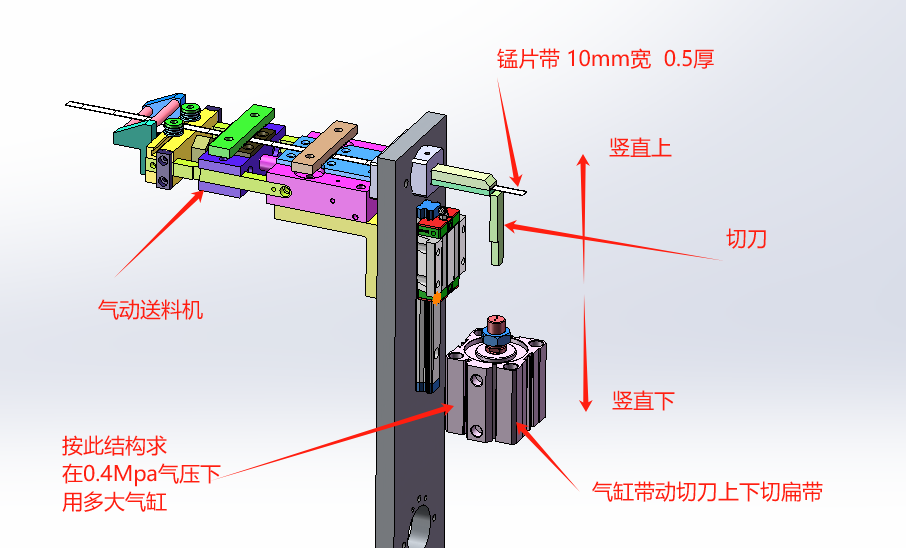

大家好 ，    我這邊剛設計一款    應是行業內非常典型扁帶剪切  機構 ，只是我第一次，以前沒涉及這方面， 同時也沒這方面知識，網上找了一些文檔，但沒弄明白 ，在此求助，請看圖片 ...

回復

朱GN 發表于 2024-7-22 18:07:47
空間允許的話最好搞個彈性壓料，否則沖切的時候會撕扯，毛刺也大

點評

非常感謝，但是上面沒有空間了。  發表于 2024-7-23 12:10
朱GN 發表于 2024-7-22 18:05:39
搞個80的缸，沖子磨個斜度，應該差不多了
sovv 發表于 2024-7-22 17:12:01
我用40的氣缸切6MM寬0.45厚的冷扎板，0.7的氣壓切口磨斜度，感覺才剛剛夠。你那個直切的氣缸估計要很大，考慮一下杠桿結構吧。

點評

非常感謝提供經驗。 因為空間問題沒辦法加杠桿。  發表于 2024-7-22 17:38
及上開 發表于 2024-7-22 15:07:26
沒搞過，買的別人的銅帶模切刀。切刀與銅帶是有一定的角度的，不是想你這樣平行的

點評

感謝提供經驗。  發表于 2024-7-22 17:39
肥小胖 發表于 2024-7-22 14:32:44
本帖最后由 肥小胖 于 2024-7-22 14:37 編輯

有大佬指點一下是這個計算過程不


計算過程

計算過程
cdhcn 發表于 2024-7-22 13:49:35
不是根據材料的剪切強度和尺寸計算所需剪切力，再看氣缸的推力來選嗎？

點評

現在就是不知道這些資料和計算方式，所以也沒辦法選氣缸。  發表于 2024-7-22 14:06
東海fyh126 發表于 2024-7-22 12:58:50
最大剪切力加50%裕量。
hitiger 發表于 2024-7-22 10:07:10
錳片帶具體牌號還不知 ，請按最硬點來計算
