機械設計小白450 發表于 2024-7-23 17:32

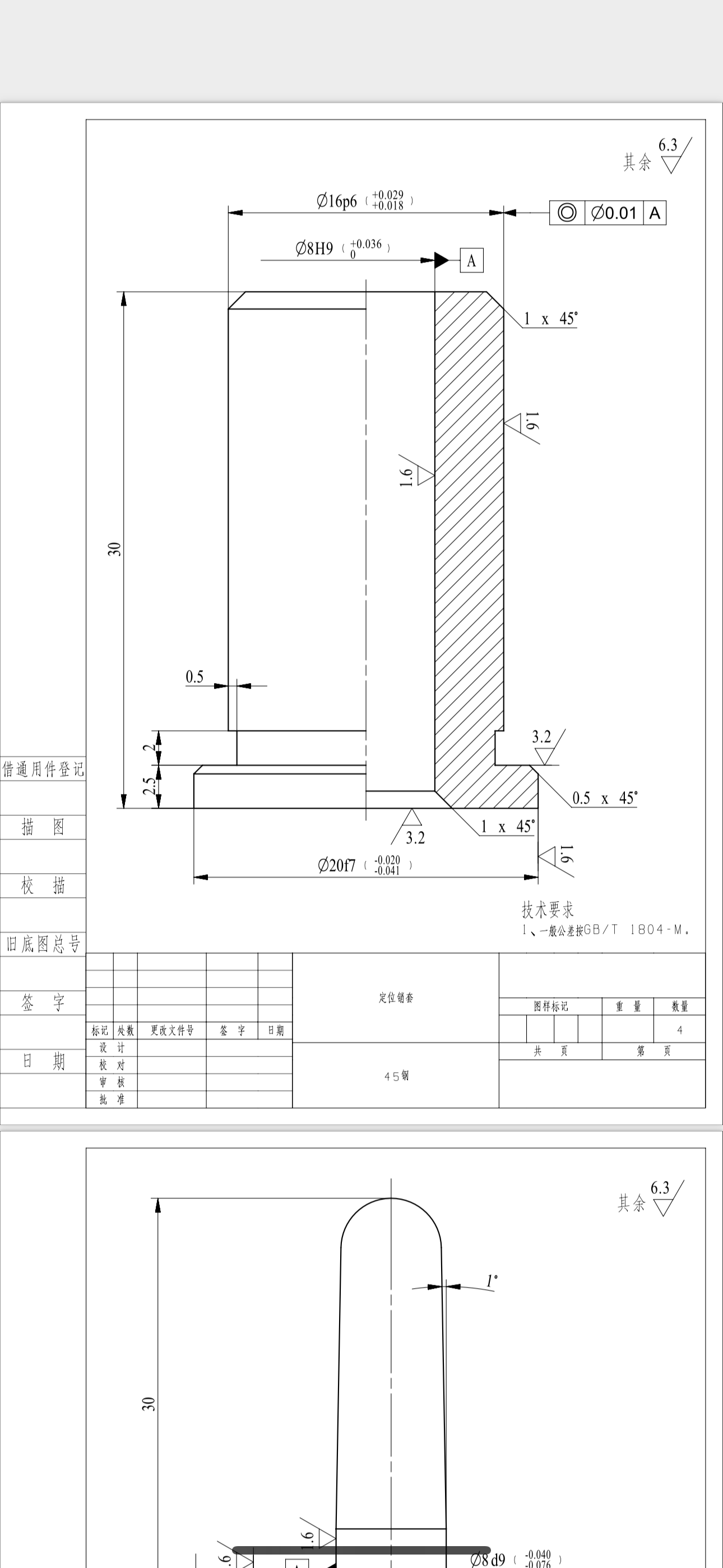

請問一下  我那個定位銷 16那個尺寸是和孔過盈配合的   這個公差帶配合容易安裝嗎  因?yàn)樯厦嬗袀€(gè)直徑8的 ...

我是覺得不需要過盈配合。過盈的裝配難度本來就大，過盈量小的情況下拿錘子敲進去，內孔尺寸有可能發生變化吧。內孔縮小，那你的軸就更難裝了

寫了一大堆，才看到后來加的孔。。。

機械設計小白450 發表于 2024-7-23 17:04
不好意思各位  孔的圖片忘記放了  請問這個配合有問題嗎

你的想法是16和20的孔都過盈配合？?jī)蓚€(gè)基準面很容易沖突，加工也困難

機械設計小白450 發表于 2024-7-23 17:04
不好意思各位  孔的圖片忘記放了  請問這個配合有問題嗎

你的想法是16和20的孔都過盈配合？?jī)蓚€(gè)基準面很容易沖突，加工也麻煩。

機械設計小白450 發表于 2024-7-23 20:09
不需要考慮配合  只用小0.1-0.2就好了是嗎

謝謝

行者123八戒 發表于 2024-7-23 20:26
8個的是間隙配合，沒問題。16的過盈配合，將就。20的能不能改尺寸為19.5，降低工藝難度

明白了  謝謝

8個的是間隙配合，沒問題。16的過盈配合，將就。20的能不能改尺寸為19.5，降低工藝難度

盧Tiger 發表于 2024-7-23 19:39
主要問題是，φ16H7/p6是過盈配合，但又給出φ20H8/f7這個配個，這樣就成過定位了。
解決方法是，孔標φ20 ...

不需要考慮配合  只用小0.1-0.2就好了是嗎

盧Tiger 發表于 2024-7-23 19:39
主要問題是，φ16H7/p6是過盈配合，但又給出φ20H8/f7這個配個，這樣就成過定位了。
解決方法是，孔標φ20 ...

你好  我那個直徑20的尺寸是裝在5樓那個2.5深20H8的孔內    由于只是裝進去就好  所以我留了一個間隙配合好裝  我想問一下  像這種情況您的意思是不用標配合嗎
